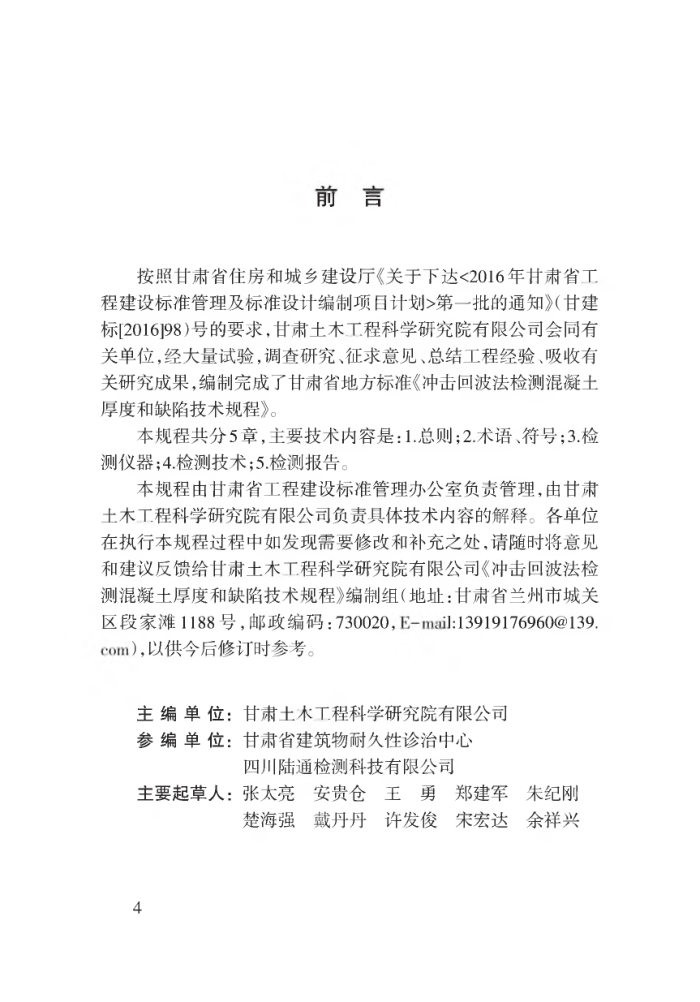

前言
按照甘肃省住房和城乡建设厅《关于下达<2016年甘肃省工
程建设标准管理及标准设计编制项目计划>第一批的通知》（甘建标[2016198）号的要求，甘肃土木工程科学研究院有限公司会同有关单位，经大量试验，调查研究、征求意见、总结工程经验、吸收有关研究成果，编制完成了甘肃省地方标准《冲击回波法检测混凝士厚度和缺陷技术规程》。
本规程共分5章，主要技术内容是：1.总则；2.术语、符号：3.检
测仪器：4.检测技术：5.检测报告。
本规程由甘肃省工程建设标准管理办公室负责管理，由甘肃
土木工程科学研究院有限公司负责具体技术内容的解释。各单位在执行本规程过程中如发现需要修改和补充之处，请随时将意见和建议反馈给甘肃土木工程科学研究院有限公司《冲击回波法检测混凝土厚度和缺陷技术规程》编制组（地址：甘肃省兰州市城关区段家滩1188号，邮政编码：730020，E-mail：13919176960@139 com），以供今后修订时参考。
主编单位：甘肃土木工程科学研究院有限公司参编单位：甘肃省建筑物耐久性诊治中心
四川陆通检测科技有限公司
主要起草人：张太亮安贵仓王勇郑建军朱纪刚
楚海强戴丹丹许发俊宋宏达余祥兴
4 主要审查人：李德荣 王起才滕文川杜雷杨永恒
乔红霞 王公胜
5 1总则
1.0.1为规范冲击回波法检测混凝土结构厚度和内部缺陷方法，保证冲击回波法检测混凝土结构厚度和内部缺陷结果精度和可靠性，制定本规程。 1.0.2本规程适用于冲击回波测试系统检测甘肃地区建设工程中抗压强度标准值不小于15.0MPa的混凝土结构。 1.0.3本规程适用于检测界面波阻抗有明显的差别的结构或构件，混凝土结构或构件应至少具备一个形状规则的测面平面；不适用于检测对象表面有覆盖物的或者表面有损伤的结构，也不适用于强机械振动和强磁场的检测环境 1.0.4按本规程进行混凝土厚度和内部缺陷检测时，除应符合本规程外，还应遵守有关国家现行规范、行业标准的规定。
1 2术语、符号
2.1术语
2.1.1冲击回波法impactechomethod
通过瞬时力学冲击产生瞬态应力波并由安置在冲击点附近的
宽频传感器接收应力波信号，经过频谱分析后获得结构响应冲击的主频率，籍此判断混凝土结构的厚度或内部缺陷的方法。 2.1.2混凝土内部缺陷innerflawofconcrete
破坏混凝土的连续性和完整性，并在一定程度上降低混凝土
的强度和耐久性的不密实区、空洞、裂缝或夹杂泥沙、杂物等。 2.1.3波阻抗acousticimpedance
波速和介质密度的乘积，用于计算应力波在边界处反射的特
性。 2.1.4P波波速P-wavespeed
P波在半无限固体介质中传播时的速度。
2.1.5采样频率 sampling period
采样间隔时间的倒数，用Hz或者采样数量/秒来表示，也称采
样率。 2.1.6采样间隔时间samplinginterval
波形图中任意相邻两点的时间差。
2.1.7波形waveform
传感器记录下来的一组电压随时间变化的显示信号。
2.1.8测点test position
冲击回波法检测混凝土厚度或内部缺陷时的测试部位。
