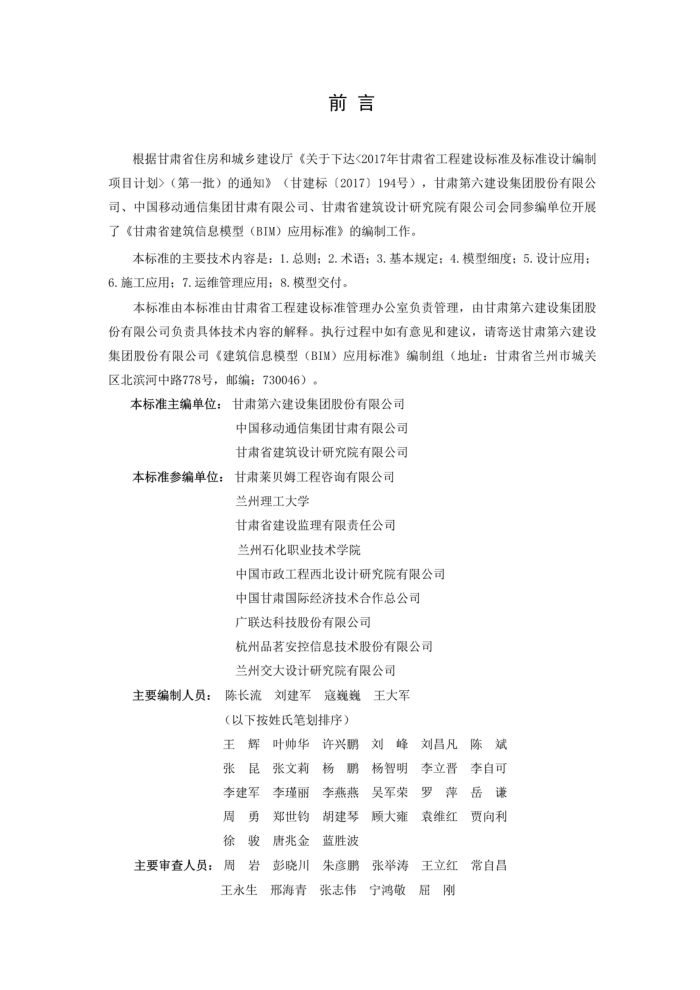

前言
根据甘肃省住房和城乡建设厅《关于下达<2017年甘肃省工程建设标准及标准设计编制
项目计划》（第一批）的通知》（甘建标（2017）194号），甘肃第六建设集团股份有限公司、中国移动通信集团甘肃有限公司、甘肃省建筑设计研究院有限公司会同参编单位开展了《甘肃省建筑信息模型（BIM）应用标准》的编制工作。
本标准的主要技术内容是：1.总则；2.术语；3.基本规定；4.模型细度；5.设计应用； 6.施工应用；7.运维管理应用；8.模型交付。
本标准由本标准由甘肃省工程建设标准管理办公室负责管理，由甘肃第六建设集团股份有限公司负责具体技术内容的解释。执行过程中如有意见和建议，请寄送甘肃第六建设集团股份有限公司《建筑信息模型（BIM）应用标准》编制组（地址：甘肃省兰州市城关区北滨河中路778号，邮编：730046）。
本标准主编单位：甘肃第六建设集团股份有限公司
中国移动通信集团甘肃有限公司甘肃省建筑设计研究院有限公司
本标准参编单位：甘肃莱贝姆工程咨询有限公司
兰州理工大学甘肃省建设监理有限责任公司兰州石化职业技术学院中国市政工程西北设计研究院有限公司中国甘肃国际经济技术合作总公司广联达科技股份有限公司杭州品茗安控信息技术股份有限公司兰州交大设计研究院有限公司
主要编制人员：I 陈长流刘建军寇巍巍 王大军
（以下按姓氏笔划排序）王 辉 叶帅华 许兴鹏 刘峰 刘昌凡陈斌张 昆 张文莉 杨 鹏 杨智明 李立晋 李自可李建军 李瑾丽 李燕燕 吴军荣 罗 萍 岳谦周 勇 郑世钧 胡建琴 顾大雍 袁维红 贾向利徐 骏 唐兆金 蓝胜波
主要审查人员：周 岩 彭晓川 朱彦鹏 张举涛 王立红“ 常自昌
王永生 邢海青 张志伟 宁鸿敬 屈刚 目次
总则 2 术语..
4
基本规定 3.1基础数据标准规定 3.2项目BIM应用策划..
4模型细度..
4.1 一般规定 4.2方案设计（含规划）模型 4.3初步设计模型. 4.4 施工图设计模型 4.5 深化设计模型 4.6 施工过程模型. 4.7 竣工模型. 4.8 运营维护模型设计应用
.8 9 ..14 .22 .26 ..30 .30 .32
5
3 .32 .33
5. 1 一般规定 5. 2 方案（含规划）设计阶段 5. 3 初步设计阶段， 5.4施工图设计阶段. 5.5BIM设计制图标准.... 5.6设计阶段BIM专项应用，
.38 ..46 .46 .49 49 ..49 .50 58 .58 ...58 ..58 .62 ..62 ...62 ..62 ..66 ...69 ....69 .69 .70 .70 .70 .70 ...70
6施工应用.
6.1 一般规定 6.2施工过程模型的建立及维护， 6.3施工阶段BIM应用运维管理应用..
7
7. 1 一般规定.. 7.2运维模型的建立及维护 7.3运维阶段BIM应用
8模型交付..
8.1一般规定， 8.2BIM交付物 8.3模型审查..
本标准用词说明..
3基本规定...
3.1基础数据标准规定 3.2项目BIM应用策划..
4模型细度..
4.1一般规定. 4.2方案设计（含规划）模型 4.3初步设计模型 4.4 施工图设计模型.. 4.5深化设计模型 4.6施工过程模型 4.8 运营维护模型
71 .71 ..71 设计应用. 5. 1 一般规定. 5.2方案（含规划）设计阶段 5.3初步设计阶段 5.4施工图设计阶段.. 5.5BIM设计制图标准. 5.6设计阶段BIM专项应用模型交付. 8. 1 一般规定 8.2BIM交付物.. 8.3 模型审查.
...72 ..72 ...72 ...73.
5
...74 ...74 .74 ..76 ..76 .76. ..76
8 1总则
1.0.1为贯彻执行国家技术经济政策，推进工程建设信息化实施，提高建筑信息模型应用质量，提升甘肃省建筑行业信息化水平，制定本标准 1.0.2本标准适用于建设工程全生命周期和各阶段建筑信息模型的创建、使用和管理。 1.0.3 ：建筑信息模型的创建、使用和管理，除应符合本标准外，尚应遵守国家现行有关标准的规定。
一 2术语
2.0.1 建筑信息模型buildinginformationmodeling,buildinginformationmodel (BIM)
在建设工程及设施全生命周期内，对其物理和功能特性进行数字化表达，并依此设计、施工、运营的过程和结果的总称。简称模型或BIM。 2.0.2建筑信息模型元素BIMelement
建筑信息模型的基本组成单元。简称模型元素。 2.0.3模型细度levelofdevelopment（LOD）
模型包含的模型元素内容以及每一个模型元素几何信息和非几何信息的详细程度 2.0.4协同工作平台collaborativeworkplatform
支持各参建方之间的信息传递和数据共享；支持各参建方沟通、决策、审批等应用的项目管理平台。 2.0.5几何信息geometricinformation
BIM构件尺寸、空间、拓扑关系的信息 2.o.6非几何信息non-geometricinformation
除BIM几何信息以外的所有信息。 2.0.7建筑信息模型软件BIMsoftware
对建筑信息模型进行创建、使用、管理的软件。简称BIM软件 2.0.8建筑信息模型图纸BIMsheet
基于BIM视图，经添加图框及出版设置等交付信息形成的BIM应用成果。简称BIM图纸 2.0.9虚拟现实技术virtualreality
是一种可以创建和体验虚拟世界的仿真系统，它利用计算机生成一种模拟环境，是一种多源信息融合的、交互式的三维动态视景和实体行为的系统仿真，使用户沉浸到该环境中。简称 VR。 2.0.10RGB色彩模式RGBcolorpattern
是工业界的一种颜色标准，通过对红（R）、绿（G)、蓝（B)三个颜色通道的变化以及它们相
互之间的叠加来得到各式各样的颜色，RGB即是代表红、绿、蓝三个通道的颜色。简称RGB。 2.0.11算量calculatetheamount
工程造价人员缩制工程造价预结算工作时，对所建造的工程以平方来、立方来、吨、米、
个等为计量单位计算工程量。
2
