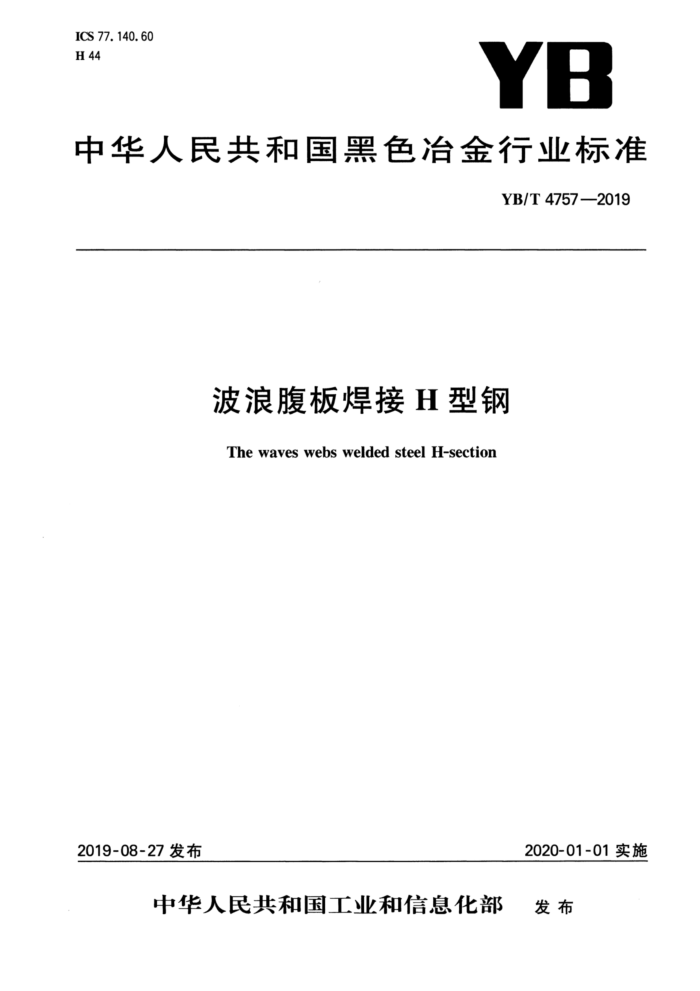

ICS 77.140.60 H 44YB
中华人民共和国黑色治金行业标准
YB/T4757—2019
波浪腹板焊接H型钢
The waves webs welded steel H-section
2019-08-27发布
2020-01-01实施
中华人民共和国工业和信息化部 发布 YB/T4757--2019
目 次
前言 o o o o * o o o o + + o * 范围
1
1
2 规范性引用文件 3
代号.. 订货内容尺寸、外形、重量及允许偏差·
4
5
6 技术要求· 7 焊接检验 8 检验规则.· 9 复验规则 10包装、标志及质量证明书· 附录A（规范性附录） 型钢的型号、截面尺寸、截面面积、理论重量及截面特性参数
8
I YB/T 4757—2019
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准起草单位：冶金工业信息标准研究院、河北元宏世纪轻钢建筑有限责任公司、中冶建筑研究总
院有限公司、中冶检测认证有限公司。
本标准主要起草人：刘宝石、刘少辰、蔡昭昀、王玉婕、李玉先、陈洁、李晓亮
Ⅲ YB/T4757—2019
波浪腹板焊接H型钢
1范围
本标准规定了波浪腹板焊接H型钢的代号、订货内容、尺寸、外形、重量及允许偏差、技术要求、焊接检验、检验规则、复验规则、包装、标志及质量证明书。
本标准适用于波浪腹板焊接H型钢（以下简称H型钢）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T700—2008碳素结构钢 GB/T709热轧钢板和钢带的尺寸、外形、重量及允许偏差 GB/T1591一2018低合金高强度结构钢 GB/T2101型钢验收、包装、标志及质量证明书的一般规定 GB/T4171—2008耐候结构钢 GB/T8110气体保护电弧焊用碳钢、低合金钢焊丝 GB/T19879—2015建筑结构用钢板 GB/T33814 焊接H型钢 GB50205钢结构工程施工质量验收规范 CECS290:2011 波浪腹板钢结构应用技术规程
3代号
型钢的代号为BH，其中“B”为波浪腹板汉语拼音第一位学母，“H”代表H型钢
4订货内容
按本标准订货的合同至少应包含下列内容： a）标准号； b) 产品名称及型号、规格； c) 钢材牌号； d) 交货长度； e) 重量和数量： f) 设计与使用技术条件； g) 其他特殊要求。
5尺寸、外形、重量及允许偏差 5.1尺寸及允许偏差 5.1.1尺寸 5.1.1.1波浪腹板焊接H型钢标注符号及截面图如图1。
1 YB/T 4757--2019
AT
a
-
说明： hw高度;
一宽度；翼缘厚度； tw 一腹板厚度； K- 焊脚高度；
br
一波长；一波幅。
g-
图1波浪腹板焊接H型钢标注符号及截面图
5.1.1.2H型钢的腹板高厚比不应大于600235/f，，腹板厚度不宜小于2.0mm，其波浪腹板尺寸宜按照表1的要求。
注：f，为选用钢材的厨服强度。 5.1.1.3H型钢的型号、尺寸、截面面积、理论重量及截面特性参数等应符合表A.1的规定（焊角尺寸 ht未列人计算）。经供需双方协商，并在合同中注明，也可供应其他规格的H型钢。
单位为毫米单波长度q
表1波浪腹板尺寸腹板高度最大值h
分组第一组第二组第三组第四组第五组第六组第七组
腹板厚度t
腹板波幅a
2.0 2. 5
1200
20 20 30 30 30 40 40
150 150
1500
3. 0
1800
200 200 200 300 300
3. 5 4. 0 5. 0 6. 0
2100 2400
3000
3600
5.1.2外形及允许偏差 5.1.2.1型钢的外形及允许偏差应符合表2的规定。 2 YB/T47572019
表2H型钢的外形及允许偏差
单位为毫米
允许偏差 0~+3 0~+5 ±2.0 ±3.0 ±2.0 ±3. 0 ±4. 0
图 例
项 目
L≤6000 L>6000 br≤200 br>200 hw<500 500
长度L
宽度br
高度hw
b≤200
±br/100
AS
腹板偏心度
AS
br>200
±2.0
b<200
±br/100
d V
翼缘斜度
AP
br>200
±2.0
弯曲度扭曲度
≤L/1000且≤5.0
端部切斜允许偏差e
e
翼缘平面度
≤2.0
48
5.1.2.2焊缝外形及允许偏差
焊缝焊脚尺寸允许偏差应符合表3的规定，焊缝余高和错边允许偏差应符合表4的规定。
表3焊缝焊脚尺寸允许偏差
序号
项目
示意图
允许偏差/mm
m≥(量) 且≤10 h≥(≥) 且≤10
hth
一般全焊透的角接与对接组合焊缝
需经疲劳验算的全焊透的角接与对接组合焊缝
3 YB/T4757—2019
表3焊缝焊脚尺寸允许偏差（续）
序号
项 目
示意图
允许偏差/mm
角焊缝及部分焊透的角接与对接组合焊缝
h≤6时 h>6时 0~1.5 0~3.0
表4焊缝余高和错边允许偏差
允许偏差/mm
序号
项目
示意图
三级
一、二级
对接焊缝余高
B<20时，C为0~3； B<20时，C为0~3.5 B≥20时，C为0~4
(C)
B≥20时，C为0~5
d<0.1t 且≤2.0
d<0.15t 且≤3.0
对接焊缝错边
2
(d)
角焊缝余高
h<6时 0~1.5
h>6时 0~3.0
3
(C)
5.1.3长度 5.1.3.1H型钢的通常长度为6000mm~16000mm。 5.1.3.2经供需双方协商，并在合同中注明，可按定尺长度供货，推荐长度为6000mm、9000mm和 12000mm。 5.2H型钢组装 5.2.1H型钢翼缘板拼接缝和腹板拼接缝的间距不应小于200mm，翼缘板拼接长度不应小于2倍板宽；腹板拼接宽度不应小于300mm；长度不应小于600mm。 5.2.2H型钢现场对接应整体制作分段出厂。 5.2.3工厂拼接可采用图2所示节点。 5.3交货重量
H型钢的交货方式和重量计算方法由供需双方协商确定。 5.4标记方法及示例
H型钢标记用分数形式表示：分子部分由其型号、腹板厚度、翼缘厚度、长度、标准号及年号组成，分母部分由其钢材牌号、钢材标准号及年号组成。
示例：用Q235钢生产的型号为400×400腹板厚度为3mm，翼缘厚度为10mm，长度为9m的型钢标记为：
波浪腹板焊接 H 型BH400×400X3X10-9000-YB/TX×××-—201×
Q235GB/T7002006
4 YB/T 4757—2019
1
注1：翼缘板的对接采用全熔透等强焊缝。 注2：腹板与填板之间、填板与翼缘板之间的焊缝尺寸ht、hn由设计得出。 注3：填板厚度tw应根据平腹板高厚比限值控制。
图2工厂拼接节点示意图
6技术要求 6.1原材料 6.1.1H型钢应采用GB/T700—2008中规定的不低于Q235级别的钢材或GB/T1591一2018中规定的Q355、Q390、Q420、Q460级别钢材。经供需双方协商并在合同中注明，也可采用其他牌号的钢材。 6.1.2对钢材的综合性能要求较高时，H型钢可采用GB/T19879—2015中的Q235GJ、Q345GJ、 Q390GJ和Q420GJ的钢材。 6.1.3H型钢处于外露环境时，可采用GB/T4171一2008的Q235NH和Q355NH的钢材。 6.1.4H型钢成型所用的钢板尺寸、外形、重量及允许偏差应满足GB/T709的相关规定。 6.2波浪腹板的成型
波浪腹板的波幅偏差的最大值A1=|a1一a2|与A2=|a1一a3|，不应超过2mm，且不应超过波幅的 1/10，波长偏差最大值△3=|q1一q21不应超过4mm，如图3所示。
图3波浪腹板成型示意图
6.3焊接 6.3.1H型钢宜采用二元气体保护焊的焊接方式。 6.3.2气体保护焊用的焊丝应符合GB/T8110的规定， 6.3.3焊接材料应与母材强度相匹配。当两种不同强度钢材相连接时，应采用与低强度钢材相匹配的焊接材料。
)
