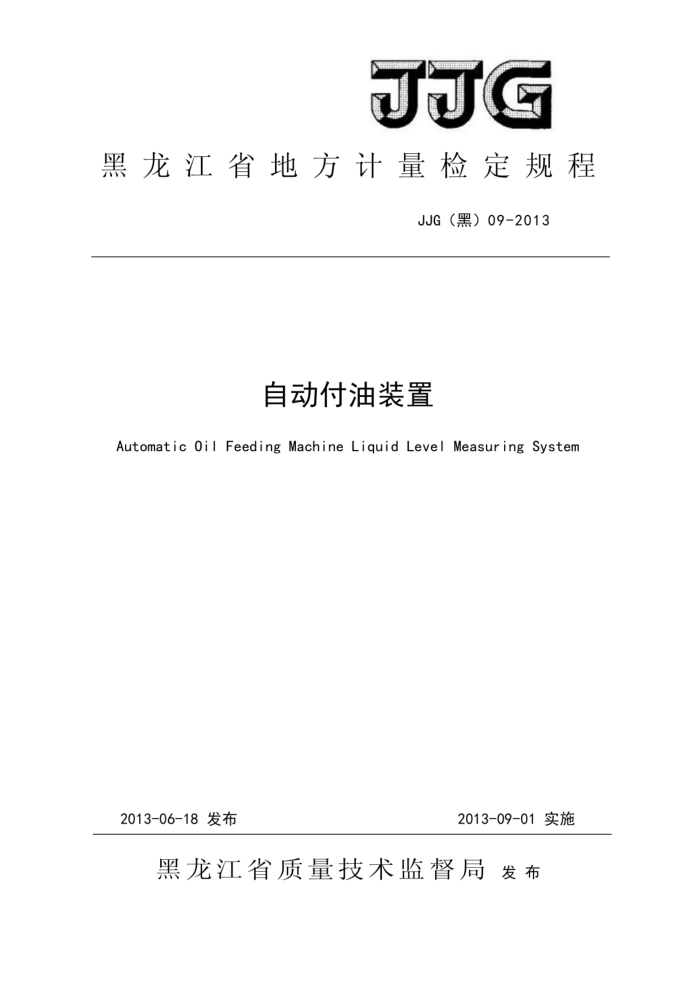

JUG
黑龙江省地方计量检定规程
JJG（黑）09-2013
自动付油装置
Automatic OilFeeding MachineLiquidLevelMeasuring System
2013-09-01实施
2013-06-18发布
黑龙江省质量技术监督局发布 JJG（黑）09-2013
自动付油装置检定规程 Verification Regulation of Automatic Oil Feeding Machine Liguid Level Messuring Syatem
G（黑）09- -20
归口单位：黑龙江省质量技术监督局主要起草单位：黑龙江省计量检定测试院
本规程委托黑龙江省计量检定测试院负责解释 JJG（黑）092013
本规范主要起草人：
刘 勇（黑龙江省计量检定测试院）张建波（哈尔滨市计量检定测试院）卢 生（黑龙江省计量检定测试院）
参加起草人：
李昊（黑龙江省计量检定测试院）李建伟（黑龙江省计量检定测试院） JJG（黑）09—2013
目 录
引 言
(I) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (6) (7) (8) (9) (10)
范围. 引用文件
1
2 3 术语 4 概述
计量性能要求 5. 1 流体条件. 5. 2 准确度等级 5.3 基本误差. 5. 4 重复性误差 5.5 温度误差。 6 通用技术要求 6. 1 随机文件 6. 2 管路条件 6.3 密封性 6.4 流量仪表. 6.5 封印与加密 6.6 数据采集和控制仪表， 7 计量器具控制， 7. 1 检定条件 7. 2 首次检定项目和检定方法。 8 检定结果处理， 9 检定周期。 附录A 极差系数d.数值表附录B 汤姆逊T方法附录C 检定记录和检定证书内页格式
5
1 JJG（黑）092013
引言
本规程依据JJF1002-2010《国家计量检定规程编写规则》、JJF1059。1-2012《测量不确定度评定与表示》、JJF1001-2017《通用计量术语及定义》，JJF1004-2004《流量名词术语及定义》制订。
本规程为首次制定。
川 JJG（黑）09一2013
自动付油装置检定规程
1范国
本规程适用于油库向油罐车装油用质量法付油装置的首次检定。后续检定和使用中检查。 2 引用文件
JJF1001—2011《通用计量术语及定义》 JJG164一2000《液体流量标准装置》 JJG1038一2008《科里奥利质量流量计》 JJG667一2010《液体容积式流量计》 GB17167-2006《企业能源计量器具配备和管理导则》 GB/T18851998《石油计量表》 凡是注日期的引用文件，仅注日期的版本适用于本规程，凡是不注日期的引用文件，
其最新版本（包括所有修改单）适用于本规程。 3术语 3.1 密度（o）density
单位体积石油产品含有的质量：即：油的质量"m”与其体积“”之比P二m/v。 3.2 标准密度(P2o）densityat20℃
在标准温度20℃下的密度 3.3 B视密度（p）observeddensity
在试验温度下，玻璃密度计在液体试样中的读数。
3.4试验温度（t）testtemperature
在读取密度计读数时的液体试样温度。 5计量温度（）temperatureofmeasurement
3.b
储油容器或管线内的油品在计量时的温度。 3.6体积修正系数（vcF）volumecorrectionfactor
石油在标准温度20℃下的体积与在非标准温度下的体积之比，概还自动付油装置（以下称装置）有控制功能、计量功能、自动修正功能及管理统计功
4 JJG（黑）09-2013
能。主要由动力单元。控制单元和计量单元组成。它是靠储油液位高程差或泵为管路油品提供动能，靠管线上的各种计量仪表实现付油数据采集、控制，以达到付油计量准确。本规程适用于质量法付油装置的检定。 5计量性能要求 5.1流体条件
液体应是单相的轻质油或运动黏度不超过35×10-’m／s的其它液体。 5.2 2准确度等级
装置准确度等级满足0.35级（依据付油装置不确定评定）。 5. 3 3基本误差
装置的基本误差应不超过土0.35%。 5.4 1重复性误差
应不超过装置基本误差限绝对值的1/2。 5.5 温度误差
装置的测温系统温度示值误差不超过0.5℃ 6通用技术要求 6.1随机文件 6.1.1 装置应附有使用说明书。 6.1.2 后续检定、使用中检验的装置，应有前次的检定证书 6.2 管路条件 6.2.1 装置不得有旁路流入（流出）液体。 6.2.2 管路应满足流量计对直管路的要求。 6.2.3 流量调节阀一般安装在管路的下游，其性能应稳定。 6.2.4 温度测量一般应在管路的下游。 6.2.5 压力测量一般应在管路的上游。 6.2.6 液体应充满管路，应在上游安装消气器和过滤器 6.3 密封性
在工作状态下，装置各个部件的连接处不应有泄漏现象。 6.4 流量仪衣
流量计应在壳体的明显部位标有流向标志。属防爆仪表，应有防爆标志。
2
