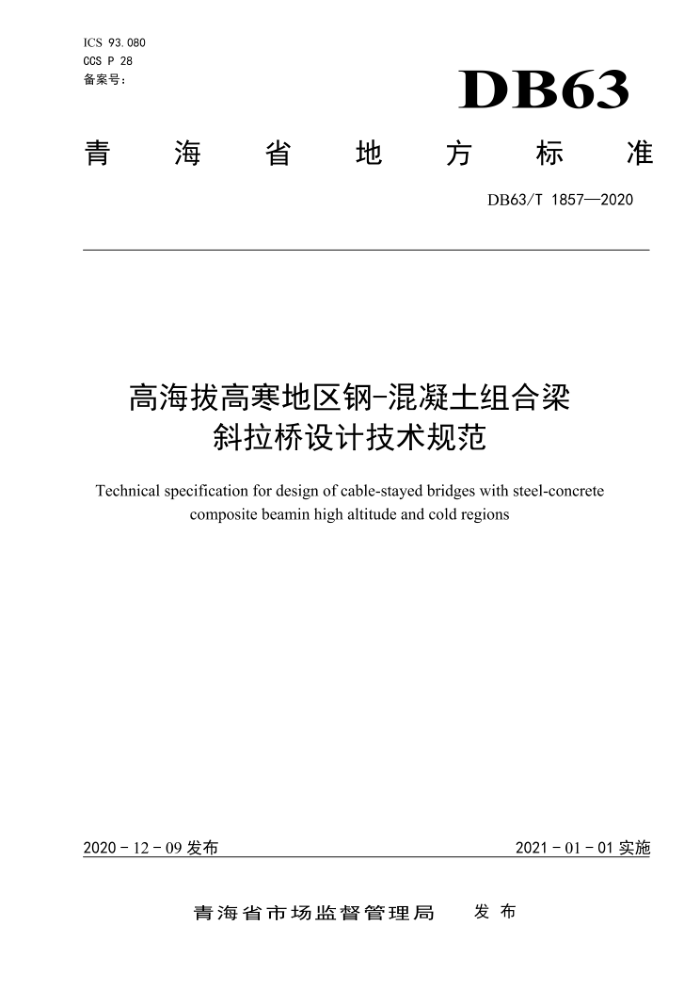

ICS 93.080 CCS P 28 备案号：
DB63
青海省地 方 标准
DB63/T 1857—2020
高海拔高寒地区钢-混凝土组合梁
斜拉桥设计技术规范
Technical specification for design of cable-stayed bridges with steel-concrete
composite beamin high altitude and cold regions
2021-01-01实施
2020-12-09发布
发布
青海省市场监督管理局 DB63/T1857—2020
目 次
前言 1 范围
HI
规范性引用文件 3 术语和定义材料
2
4
4. 1 混凝土 4.2 钢材.. 4. 3 斜拉索 5 作用 5. 1 一般规定 5. 2 各类作用 5. 3 作用组合
总体设计 6. 1 般规定 6. 2 结构体系与形式构造设计 7. 1 般规定 7. 2 主梁 7. 3 索塔. 7. 4 斜拉索， 7. 5 锚固系统 7. 6 气动稳定结构 7. 7 附属工程结构分析
6
7
1
11 12 16 17 17 17 17 18 19 19 19 20 20 20
8
8. 1 一般规定 8.2 静力计算 8.3 动力计算 8. 4 抗剪连接件计算 8.5 抗风稳定计算 8.6 施工阶段分析施工及监控 9. 1 一般规定 9.2 基本要求
9
I DB63/T1857—2020
9.3 施工过程控制精度 10 可养护检修设计 10.1 一般规定 10.2 养护条件设计 10.3 构件更换条件 11 健康监测 11.1 一般规定 11. 2 监测内容 11.3 系统功能设计要求 11. 4 系统集成及软件实施 11.5 系统验收 11.6 系统维护及技术服务
20 21 21 21 21 21 21 22 22 22 22 22
II DB63/T18572020
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由青海省交通运输标准化专业技术委员会提出。 本文件由青海省交通运输厅归口。 本文件起草单位：青海省高等级公路建设管理局、青海省交通科学研究院、中交第二公路勘察设计
研究院股份有限公司、中铁大桥科学研究院有限公司、中交第二公路工程局有限公司。
本文件主要起草人：季德钧、王克锦、王永亮、显刚、赵新瑞、房建宏、杨洪福、薛兆锋、彭元诚、 朱玉、黄古剑、陈楚龙、刘新华、赵鹏磊、张金保、范建闻、叶生春、张长福、张超、张志为、李彦君、 马元元、迟娟、江明晖、李秀兰、陈干、胡俊亮、李立坤。
本文件由青海省交通运输厅监督实施。
III DB63/T1857—2020
高海拔高寒地区钢-混凝土组合梁斜拉桥设计技术规范
1范围
本文件规定了高海拔高寒地区钢-混凝土组合梁斜拉桥的术语和定义、材料、作用、总体设计、构造设计、结构分析、施工及监控、可养护检修设计以及健康监测。
本文件适用于高海拨高寒地区公路钢-混凝土组合梁斜拉桥的结构设计。
规范性引用文件
n
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 699 优质碳素结构钢 GB/T 3007 耐火材料含水量试验方法 GB/T 5224 预应力混凝土用钢绞线 GB/T 14370 预应力筋用锚具、夹具和连接器 GB/T15532 计算机软件测试规范 GB/T 18365 斜拉桥用热挤聚乙烯高强钢丝拉索 GB/T 21073 环氧涂层七丝预应力钢绞线 GB/T25823 单丝涂覆环氧涂层预应力钢绞线 GB/T 30826 斜拉桥钢绞线拉索技术条件 GB/T 32963 锌铝合金镀层钢丝缆索 GB 50057 建筑物防雷设计规范 GB 50917 钢-混凝土组合桥梁设计规范 GB 50982 建筑与桥梁结构监测技术规范 CJ/T 297 桥梁缆索用高密度聚乙烯护套料 JGJ 55 普通混凝土配合比设计规程 JT/T 737 填充型环氧涂层钢绞线 JT/T1037 公路桥梁结构安全监测系统技术规程 JTG/T3310 公路工程混凝土结构耐久性设计规范 JTG/T3360-01公路桥梁抗风设计规范 JTG3362 公路钢筋混凝土及预应力混凝土桥涵设计规范 JTG/TB02-01公路桥梁抗震设计细则 JTGB05公路项目安全性评价规范 JTG/TD31-06季节性冻土地区公路设计与施工技术规范 JTGD60 公路桥涵设计通用规范 JTGD64 公路钢结构桥梁设计规范 JTG/TD64-01 公路钢混组合桥梁设计与施工规范
1
