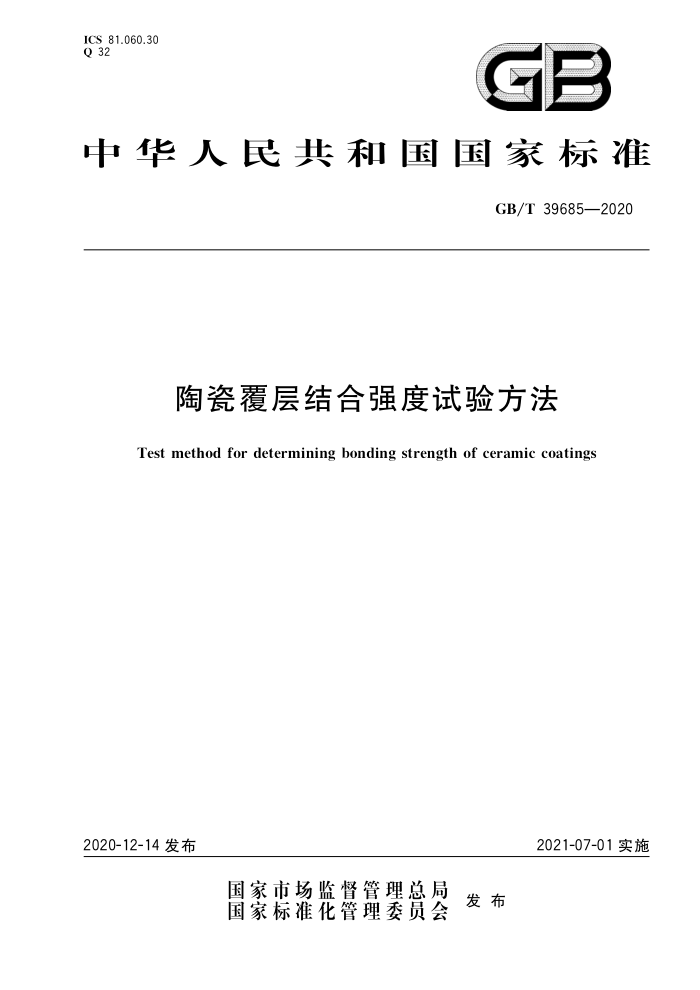

ICS 81.060.30 Q 32
GB
中华人民共和国国家标准
GB/T39685—2020
陶瓷覆层结合强度试验方法
Test method for determining bonding strength of ceramic coatings
2021-07-01实施
2020-12-14发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T 39685—2020
前言
本标准按照GB/T1.1一2009给出的规则起草本标准由中国建筑材料联合会提出。 本标准由全国工业陶瓷标准化技术委员会（SAC/TC194)归口。 本标准起草单位：上海应用技术大学、中国建材检验认证集团股份有限公司、山东工业陶瓷研究设
计院有限公司、深圳华材新材料技术有限公司、重庆文理学院、佛山市陶瓷研究所检测有限公司、焦作众成新材料有限责任公司、江苏武进液压启闭机有限公司、北京矿冶科技集团有限公司、东方电气集团东方汽轮机有限公司、中国航发沈阳黎明航空发动机有限责任公司、中国建材检验认证集团淄博有限公司。
本标准主要起草人：张骋、包亦望、万德田、吴萍、陈常祝、林珊、王锦标、孙涛、李四横、蒋经纬、冀晓鹃巩秀芳、王璐。
I GB/T39685—2020
陶瓷覆层结合强度试验方法
1范围
本标准规定了一种常温下通过在十学粘合试样上加载以检测陶瓷覆层结合强度的试验方法，并对
试样的制备、试验模式、加载速率、数据采集、试验报告等进行了规范
本标准适用于涂覆于各种材料表面的陶瓷覆层。其他各种功能性、防护性、标志性、装饰性等的覆
层材料也可参考使用。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T16825.1静力单轴试验机的检验第1部分：拉力和（或）压力试验机测力系统的检验与校准
GB/T 21388 8游标、带表和数显深度卡尺 GB/T27668.1显微术术语第1部分：光学显微术
3 术语和定义
下列术语和定义适用于本文件。
3.1
陶瓷覆层 ceramiccoating 利用物理或化学工艺涂覆在各种基体材料表面的陶瓷涂覆层。
3.2
最大拉伸载荷 maximumtensileload 覆层拉伸结合强度试验中，垂直施加于覆层-基体界面至覆层与基体剥离所达到的最大载荷。
3.3
覆层拉伸结合强度tensilebondingstrength 最大拉伸载荷与覆层从基体上剥离面积之比。
SAC
3.4
最大剪切载荷 Fmaximumshearload 覆层剪切结合强度试验中，平行施加于覆层-基体界面至覆层与基体剥离所达到的最大载荷
3.5
覆层剪切结合强度shearbondingstrength 最大剪切载荷与覆层从基体上剥离面积之比。
4试验原理
将十字粘合试样以两种不同的方式放置在特制的夹具中并对其施加载荷，使覆层试条与对接棒之
1 GB/T39685—2020
间粘合处的陶瓷覆层处于拉伸或剪切状态；随着载荷不断增大，最终陶瓷覆层与基体剥离，从而得到覆层结合强度数值。如图1a)所示，在测定覆层拉伸结合强度时，十字粘合试样水平放置于夹具中，载荷作用于覆层上产生均匀的拉伸应力（垂直于覆层-基体界面）；如图1b)所示，在测定覆层剪切结合强度时，十字粘合试样垂直放置于夹具中，载荷平行作用于覆层-基体界面，对覆层产生剪切作用。
在进行覆层拉伸和剪切试验时，覆层与基体存在4种可能的剥离模式： a） 界面失效：覆层完全从覆层-基体界面处剥离； b) 覆层断裂：覆层发生自身破坏； c) 粘合失效：覆层试条与对接棒之间的粘合发生脱离； d) 多重失效：十字粘合试样的破坏包括上述2种或2种以上模式。
a）覆层拉伸结合强度试验
b）覆层剪切结合强度试验
说明： F q
载荷：支撑：覆层试条与对接棒之间粘合（涂黑部分）：
(a) 凹槽对接棒；（b）——平面对接棒。
图1覆层拉伸和剪切试验中十字粘合试样受力示意图
5仪器设备
5.1 材料试验机
符合GB/T16825.1的规定。 5.2量具
符合GB/T21388规定的游标卡尺。 5.3 夹具
加载压头顶部应加工成双向圆弧状，使加载过程中压头顶部与十字粘合试样保持点接触；加载压头应与覆层试条宽度（参见图5、图6、表1)相同，即b3=b；加载压头开槽宽度和深度均略大于十字粘合试样，即：C2>b，hs>b；如图2a)所示。试样支架的开孔长度和宽度均略大于十字粘合试样，即：L>l， 2 GB/T39685—2020
b1>b，如图2b)所示。夹具应具有足够的刚度，应采用弹性模量大于200GPa的材料制作。试样支架上下平面的平行度偏差不大于0.01mm，表面应平整光滑。
a) 覆层拉伸结合强度试验用加载压头
24
b) 覆层拉伸和剪切结合强度试验用试样支架
说明： C1 压头宽度，C,b；
试样支架开孔宽度，b.>b； 62一试样支架宽度： b:——压头宽度，b:=b; L1 一试样支架长度：
b1
-
-
试样架高度：
h,
h 2 压头高度； h3 压头槽深，h:>b；
试样支架开孔长度，L>。
L2
-
图2试验夹具示意图
6制样 6.1试验试条的制备
涂覆有陶瓷覆层的长方体杆。在陶瓷覆层中间切割出两条切口直至基体以分隔出待测区域，如
图3所示。待测区域的间距与对接棒的宽度相等（见图3和表1）。
3
