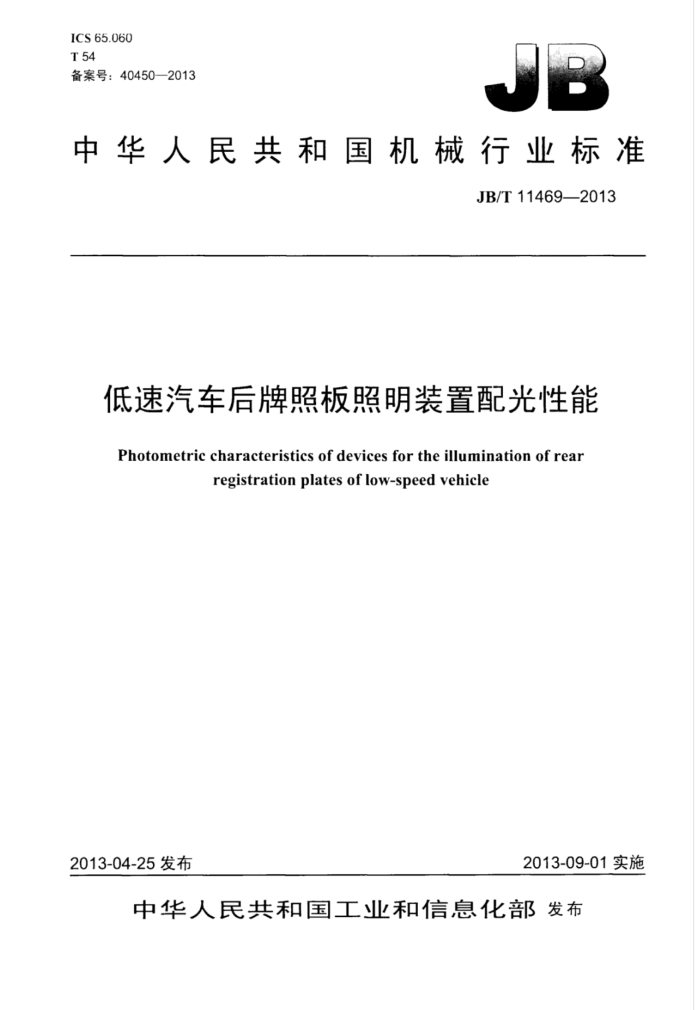

ICS 65.060 T 54 备案号：40450—2013
中华人民共和国机械行业标准
JB/T11469—2013
低速汽车后牌照板照明装置配光性能
Photometric characteristics of devices for the illumination of rear
registration plates of low-speed vehicle
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 JB/T11469-2013
目 次
前育范围 2规范性用文件 3术语和定义 4技术要求.. 5配光性能. 6光色... 7 使用灯泡的规定 8 光亮度测量方法.
I
光色检验方法 10 检验规则. 图1 照明区域和测量点中心位置图2 照明区域的可见范围
9
- JB/T11469—2013
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国低速汽车标准化技术委员会（SAC/TC234）叫LI 本标准负责起草单位：山东时风（集团）有限责仁公司、机械工业农用运输车发展研究中心。 本标准参加起草单位：国家农机具质量监督检验4心、机械工业拖拉机农用运输车产品质量检测中
心、国家拖拉机质量监督检验中心、河南奔马股份有限公司、杭州杭挂机电有限公司。
本标准主要起草人：吕树盛、张咸胜、陈戈、关朋、林连华、闵海涛、郎志中、唐喜林。干亚飞。 本标准为首次发布。
II JB/T11469—2013
单位为毫米
n1 SLS
X
SLS Fi
25
90
70
OH
图1照明区域和测量点中心位置
注：图内点划线交叉点为光亮度测量点中心
被照面
可见范围
一被照面 >可见范围
垂直裁面
水平截面
图2照明区域的可见范围
6光色
6.1装置中的光源应发出白光，且不得可起后牌照板颜色的任何明显改变。 6.2 除由于装置与其他灯组合、复合而发射红光外，不得向后发出直射光。
使用灯泡的规定
7
装置中使用的灯泡应符合GB15766.1的规定。
8光亮度测量方法
8.1测量光亮度的实验室、仪器以及装置的安装等应使测量结果具有适宜的准确度、复现性。 8.2在一张与后牌照板尺寸相同、表面漫反射率不小丁70%的洁净白色吸墨纸（或等效的反射面）的垂直方向上测量光亮度，该纸张放置在后牌照板托架前约2mm处。测量点为直径约25mm的圆。 8.3对于可更换光源式装置，测量时调整装置中灯泡的电压，使灯泡发出的光通量为GB15766.1规定的最小极限光通量。 2 tUC OOLA a
中华人民共和国
机械行业标准
低速汽车后牌照板照明装置配光性能
JB/T114692013
+
机械工业出版社出版发行北京市百万庄人街22号
邮政编码：100037
*
210mm×297mm-0.5张-11T字
2014年1万第1版第1次印刷
定价：12.00元
*
+号：15111：10794
网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究
JB/T11469-2013
打印H期：2014年2月19HF009A
