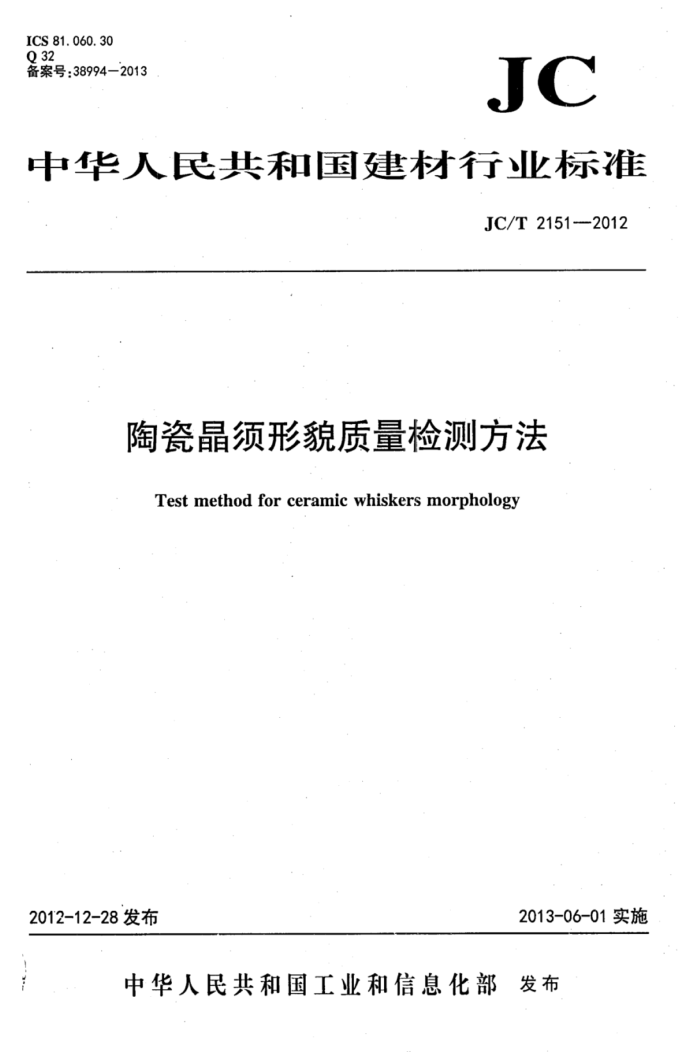

ICS 81.060.30 Q 32 备案号：389942013
JC
中华人民共和国建材行业标准
JC/T 2151-2012
陶瓷晶须形貌质量检测方法
Test method for ceramic whiskers morphology
2013-06-01实施
2012-12-28发布
中华人民共和国工业和信息化部 发布 JC/T·2151—2012
前 言
本标准按照GB/T1.12009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国工业陶瓷标准化技术委员会(SAC/TC194)归口。 本标准起草单位：山东大学、潍坊华美精细陶瓷有限公司。 本标准主要起草人：张玉军、韩海东、龚红宇、谭砂砾、王进、宋云娜。 本标准为首次发布。 JC/T2151-2012
陶瓷晶须形貌质量检测方法
范围
1
本标准规定了陶瓷晶须的术语和定义、陶瓷晶须形貌质量的检测设备、试验方法及检测报告。 本标准适用于陶瓷晶须的形貌质量检测。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T6679固体化工产品采样通则 GB/T16594 微米级长度的扫描电镜测量方法通则 GB/T 17991 精细陶瓷术语 JB/T6842扫描电子显微镜试验方法 JY/T012 金相显微镜分析方法通则
3术语和定义
GB/T17991界定的以及下列术语和定义适用于本文件。
3.1
陶瓷晶须ceramicwhiskers 陶瓷的一种单元体形式，表现为针状的陶瓷单晶，长径比10～100、直径小于3um的氧化物材料或
非氧化物材料。 3. 2
晶须长径比aspectratioofwhiskers 晶须长度与直径的比值。
3. 3
晶须光洁性finishofwhiskers 表面缺陷在宏观上对晶须形貌影响程度的表征。
3. 4
晶须弯曲性directcrystallinerateofwhiskers 整根晶须弯曲程度的表征。
3. 5
晶须含量：contentofwhiskers 晶须个数占总统计对象（包括晶须和颗粒）的比值。
试验方法
4 JC/T2151—2012 4.1取样
检测样品的取样按GB/T6679进行。 4.2形貌检测
以水或乙醇为介质，将上述已取试样置于超声波中振荡数分钟，消除晶须团聚体，使晶须保持分散状态。 4.2.1直径、长度和长径比
采用金相显微镜（或扫描电子显微镜）放大200～1000倍，按照JY/T012（或GB/T16594)观察分散好的样品形貌，选出100根以上的晶须测量晶须直径、长度。按公式（1)和公式(2)分别计算直径和长度的平均值。晶须长径比为算术平均直径与算术平均长度的比值。
D=dIN L=ZI/N
(1)
(2)
式中： D- 一晶须直径的算术平均值，.单位为微米（um)；
一晶须长度的算术平均值，单位为微米（μm)； d;一一第i根晶须的直径，单位为微米（μum)； l——第i根晶须的长度，单位为微米（μum)； N晶须数，单位为根。
L-
4.2.2晶须的光洁性
在扫描电子显微镜下，放大1000～10000倍观察分散好的晶须外貌，按照JB/T6842进行检测。 4.2.3晶须的弯曲性
在金相显微镜（或扫描电子显微镜）下，观察分散好的晶须外貌，按照JY/T012（或JB/T6842)进行检测。 4.2.4晶须含量
将分散好的试样于金相显微镜（或扫描电子显微镜）下观察，数出每100个统计对象中晶须的数目，这个数值就是晶须的含量。
5检测报告
测试报告的内容如下(可参考附录)： a) 标明样品名称和来源 b).标明所用仪器及型号； c) 列出所要求的检测项目； d) 列出检测条件：金相显微镜或扫描电子显微镜的型号、放大倍数等； e) 列出测试结果； f) 当需要和适用时，给予评定测量不确定度的声明。
2 JC/T2151—2012
附录A (资料性附录)
陶瓷晶须形貌质量检测报告
表A.1陶瓷晶须形貌质量检测报告
送样单位
试样名称抽(送)样地点
抽(送)样日期
原编号或生产日期
试样重量
检测完成日期
到样日期
试样分散情况
检测仪器设备及型号
JC/T2151-2012
检验依据编号
单项判定
标准要求
检测结果算术平均直径D：标准差：
检测项目
直径
长径比光洁性弯曲性
2
3
4
5
晶须含量
结论备注检测人：
校核人：
