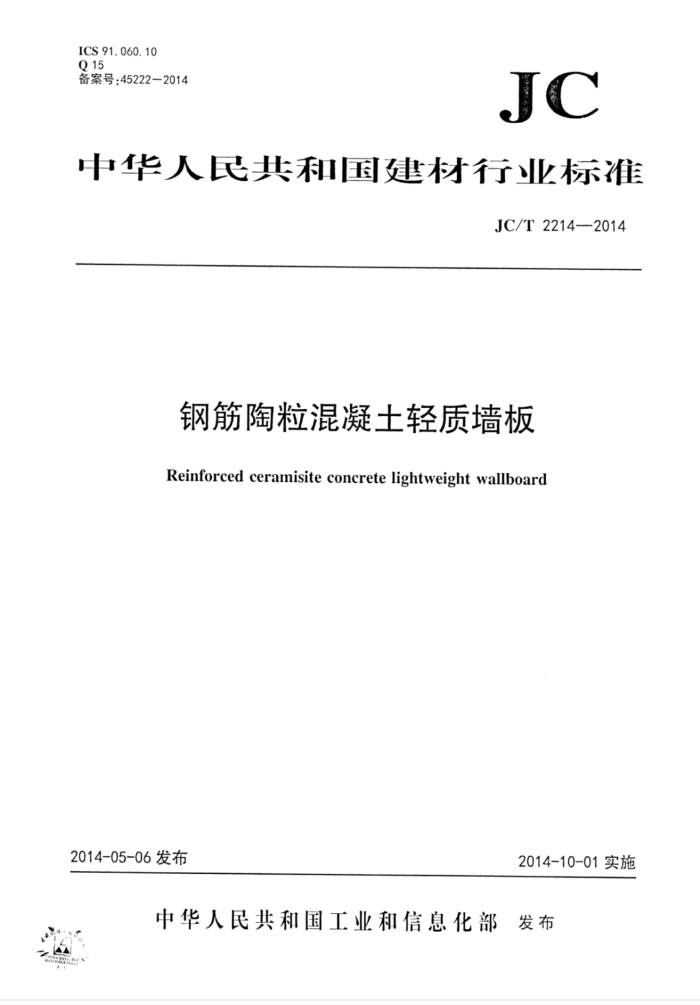

ICS 91.060.10 Q 15 备案号：45222—2014
JC
中华人民共和国建材行业标准
JC/T 2214—2014
钢筋陶粒混凝土轻质墙板
Reinforced ceramisite concrete lightweight wallboard
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布 JC/T22142014
前 言
本标准按照GB/T1.12009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国墙体屋面及道路用建筑材料标准化技术委员会（SAC/TC285)归口。 本标准负责起草单位：广州大学、中山建华墙体材料有限公司。 本标准参加起草单位：广东省建筑科学研究院、中国建筑第二工程局有限公司、广州发展环保建材
有限公司、贵州省建材产品质量监督检验院、江苏建华新型墙材有限公司、淮安建华新型墙材有限公司。
本标准主要起草人：甘伟、王新祥、夏莉娜、张志明、周国兴、任宪德、何娟、蒋德勇、符永勤、 李建新、李从波、王永好、程从密、马永志、吴撼文、刘培、李燕俊、李奇志、詹志生、张传镁。
本标准为首次发布。
1 JC/T2214—2014
钢筋陶粒混凝土轻质墙板
1范围
本标准规定了钢筋陶粒混凝土轻质墙板的术语和定义、分类、规格尺寸和标记、一般要求、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于民用与工业建筑非承重内隔墙用的钢筋陶粒混凝土轻质墙板。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB175通用硅酸盐水泥 GB/T701低碳钢热轧圆盘条 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB6566建筑材料放射性核素限量 GB8076 混凝土外加剂 GB/T9978.8建筑构件耐火试验方法第8部分：非承重垂直分隔构件的特殊要求 GB/T13475一2008绝热稳态传热性质的测定标定和防护热箱法 GB/T14684建设用砂 GB/T17431.1 轻集料及其试验方法 第1部分：轻集料 GB/T19889.3声学建筑和建筑构件隔声测量第3部分：建筑构件空气声隔声的实验室测量 GB/T23451 建筑用轻质隔墙条板 JC/T950 预应力高强混凝土管桩用硅砂粉 JGJ19冷拔低碳钢丝应用技术规程 JGJ63 混凝土用水标准
3术语和定义
GB/T23451界定的以及下列术语和定义适用于本文件。
3. 1
钢筋陶粒混凝土轻质墙板 reinforced ceramisite concrete lightweight wallboard 以通用硅酸盐水泥、砂、硅砂粉、陶粒、陶砂、外加剂和水等配制的轻骨料混凝土为基料，内置钢
网架，经浇注成型、养护（蒸养、蒸压）而制成的轻质条型墙板。 3. 2
普通板 ordinarywallboard 用于一般非承重内隔墙，规格尺寸符合本标准规定的墙板。
1 JC/T2214—2014 3. 3
门(窗)洞边板 wallboard besidedoor(window)hole 用于门（窗）洞的墙板。 线(管）盒板 wallboardembeddedwire(pipe)case 用于安装走线的墙板，预先埋理设好线管、盒。 加强板 reinforced wallboard 用于增加墙体刚度、稳定性以及有特种功能要求等场合的墙板，比普通板有更高的物理力学性能和
3. 4
3. 5
配筋率。 3. 6
异型板specialshapewallboard 用于墙体交接转角等的墙板，外形、规格尺寸不同于普通板。
4分类、规格尺寸和标记
4.1分类
钢筋陶粒混凝土轻质墙板产品按断面构造、使用功能不同分类。墙板产品分类名称和代号见表1。
表1 墙板产品分类和代号
代号 K S P M x J Y
分类名称空心板实心板普通板门(窗)洞边板线(管)盒板加强板
分类方法
按断而构造分类
按使用功能分类
异型板
4.2规格尺寸 4.2.1外形
钢筋陶粒混凝土轻质墙板的外形为条型板，可采用不同的企口、断面和孔洞构造。图1为一种设有企口的空心普通板外形示意图。普通板、门（窗)洞边板、线（管）盒板及异型板等钢筋陶粒混凝土轻质墙板示意图见附录B。
2 JC/T2214——2014
4
2
3
5
说明： 1——板端：一板边；
5- 一样槽；
V
一长度； B——宽度; T——厚度。
2
3——接缝槽；
一样头；
4-
图1 空心板示意图
4.2.2 普通板
普通板（空心板和实心板）规格尺寸见表2。
表2 普通板规格尺寸
单位为毫米
序号 1 2 3 4 注1：普通板宽度实际生产尺寸为495mm/595mm。 注2：其他规格尺寸可由供需双方商定生产。 4. 3 标记
长度L 2400~3200 2400~3200 2400~3200 2400~3200
宽度B 500 600 500 600 500 600 500
厚度T 85 90 100 120 150
钢筋陶粒混凝土轻质墙板产品按断面构造分类代号、使用功能分类代号、板长×板宽×板厚（单位为毫米的数值）、标准号的顺序标记。
示例：板长为2800mm，板宽为600mm，板厚为100mm空心板的门（窗）洞边板，标记为：
KM2800X×600×100JC/T2214—2014
5一般要求
5.1原材料 5.1.1 水泥应符合GB175的规定。 5.1. 2 砂应符合GB/T14684的规定 5.1.3陶粒应符合GB/T17431.1的规定。 5.1.4 硅砂粉应符合JC/T950的规定。 5.1.5 水应符合JGJ63的规定。
3
