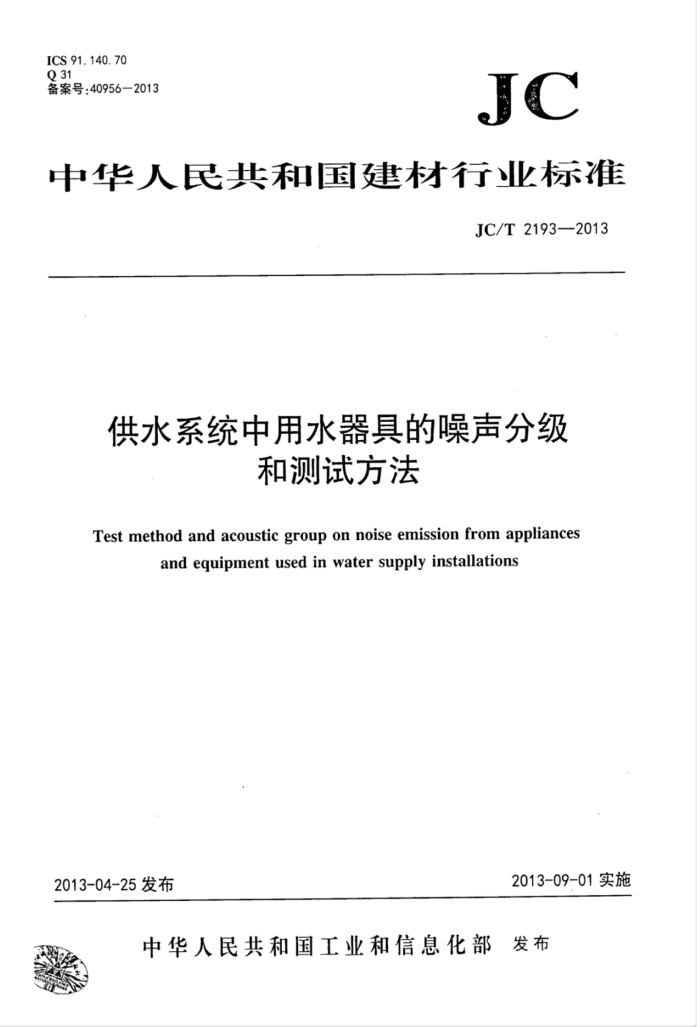

ICS 91.140. 70 Q 31 备案号：40956—2013
JC
中华人民共和国建材行业标准
JC/T 2193—2013
供水系统中用水器具的噪声分级
和测试方法
Test method and acoustic group on noise emission from appliances
and equipment used in water supply installations
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部 发布 JC/T2193—2013
目 次
前言范围
II
1
规范性引用文件 3 术语和定义
2
符号. 实验室测试系统要求 to 测试设备要求器具声压级测量方法测试结果和分级
4
5
8
9 实验 10报告内容附录A（规范性附录） 管路系统排气方法附录B (规范性附录） 样本的选择，附录C （规范性附录） 低噪声流阻及适配器，附录D (规范性附录) 噪声标准器
12 14 15 21 JC/T2193—2013
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国建筑卫生陶瓷标准化技术委员会(SAC/TC249)归口。 本标准起草单位：中国建筑卫生陶瓷协会、国家建筑材料工业建筑五金水暖产品质量监督检验测试
中心、中宇建材集团有限公司、申鹭达股份有限公司、福建福泉集团有限公司、杭州泛亚卫浴股份有限公司、厦门松霖科技有限公司、厦门市易洁卫浴有限公司。
本标准主要起草人：侯杰、缪斌、王巍、史红卫、蔡吉林、洪建城、洪德钦、张伯良、熊洪煌、谭仲平。
本标准为首次发布。
11 JC/T2193—2013
供水系统中用水器具的噪声分级和测试方法
1范围
本标准规定在实验室条件下供水系统中用水器具的噪声测试的术语和定义、符号、实验室测试系统要求、测试设备要求、器具声压级测量方法、测试结果和分级、实验、报告内容。
本标准适用于建筑物内，工作压力不大于1.0MPa，介质温度不大于90℃的用水器具（本标准中的主要用水器具包括水嘴、花洒、流量调节器、进水阀共四类产品。）产生的噪声测试和分级。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差 GB/T3241—2010 电声学 倍频程和分数倍频程滤波器 GB/T 3287—2011 可锻铸铁管路连接件 GB/T3785—2010（所有部分）电声学声级计 GB/T 73072001 55°非密封管螺纹
3术语和定义
下列术语和定义适用于本文件。
3. 1
背景噪声backgroundnoise 在发生、检查、测量或记录的系统中与信号存在与否无关的一切干扰。
3. 2
噪声标准器installationnoisestandard 用于对实验室测试结果的修正，可体现实验室的物理特性的标准器具。
3. 3
倍频程器具声压级Lapnappliancesoundpressurelevel，Lapnfor.octavebands 用水器具在倍频程中频不同频率下的声压级。
Lapn = L, -(Lm - Lsn) .
(1)
3. 4
器具声压级Lapappliancesoundpressurelevel,Lapindecibels 综合倍频程器具声压级进行A计权计算后的声压级，是用水器具噪声的特征值。
10 [L, -(Ln - Lum)+ k(A)n]
L.. =10lg>
(2)
110L nml
10 JC/T2193—2013
当在倍频程中频125Hz到4000Hz的声压级差稳定在土2dB时，器具声压级L可以直接由A计权声压级得出：
(3)
Lp = L -(L, - Lr)
4符号
本标准中所提及的符号，如表1所示。
表1符号表示
单位
符号 L 在规定检测条件下器具产生的噪声的测试室中的倍频程n中的倍频程声压级 Lsn 在0.3MP动态水压下噪声标准器INS(以下简称INS)产生的噪严的测试室中的相应倍频程声压级 dB
描述
dB
dB
Lsn 在0.3MPa动态水压下INS倍频程n的倍频程声压级参考值
：.6是倍频程中频125Hz到1000Hz
1、2、3..
1
dB
k(A)n 由125Hz到4000Hz之间的六个中频倍频程中给出的A加权值
dB (A)
Lap 器具声压级
dB (A) dB (A) dB (A)
在规定检测条件下器具产生的噪声的测试室中的A计权声压级
L
在0.3MPa水压下INS产生的噪声的测试室中的A计权声压级
4
Lsr 在0.3MPa动态水压下INS的参考A计权声压级 Lsb 器具与背景登加产生的混合噪声 Lb 背景噪声
dB
dB
实验室测试系统要求
5
5.1测试原理
将被测器具安装在供水管路末端，测试管路应固定在测试室的测试墙上（参见图1）。被测器具在使用过程中，因测试管路中水的流动而产生震动，通过固定点和测试墙传递到测试室内，从而在测试室内产生了相应噪声。
2
