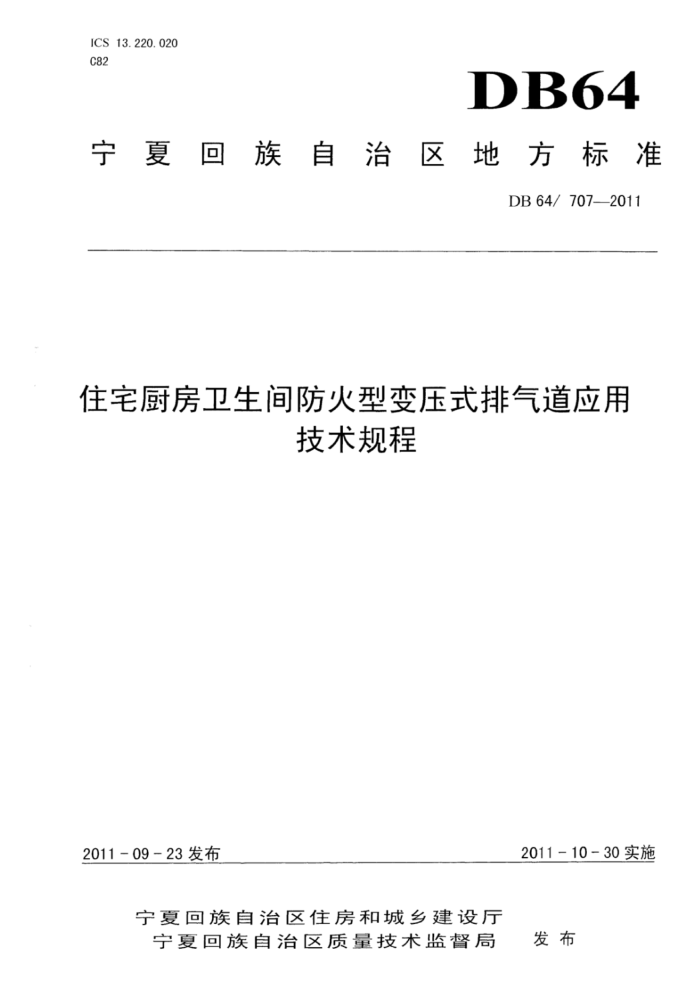

ICS13.220.020 C82
DB64
宁夏回族自治区地方标准
DB 64/707—2011
住宅厨房卫生间防火型变压式排气道应用
技术规程
2011-10-30实施
2011-09-23发布
宁夏回族自治区住房和城乡建设厅宁夏回族自治区质量技术监督局 发布 DB64/707—2011
目 次
前言总则
II
1 2 规范性引用文件
3术语.. 4设计 4.1变压式排气道 4.2设计要点 5施工 5.1一般规定 5.2备料. 5.3施工安装 6验收. 6.1一般规定. 6.2工程验收 6.3验收.
2
2
4
8
r
10
.. DB64/707—2011
前 言
本标准的编写格式符合GB/T1.1-2009《标准化工作导则 第1部分：标准的结构和编写》的要求。 本标准由宁夏回族自治区住房和城乡建设厅提出并归口。 本标准起草单位：宁夏建设新技术新产品推广协会、宁夏建筑标准设计办公室、住房和城乡建设部
政策研究中心厨卫研究所、宁夏建筑设计研究院有限公司。
本标准主要起草人：李志辉、林润泉、李金保、谢翌鹤、
II DB64/707—2011
住宅厨房卫生间防火型变压式排气道应用技术规程
1范围
1.1为了在住宅厨房或卫生间排气道工程的设计、施工及验收中正确应用变压式排气道技术，做到技术先进、经济合理、安全实用，制定本规程。 1.2本规程适用于住宅楼的厨房或卫生间机械排油烟、排气用变压式排气道工程的设计、施工及验收。 严禁用于燃气、燃油热水器及户式燃油采暖锅炉等设备排放的有毒、有害气体的排气道工程。 1.3住宅厨房或卫生间变压式排气道工程的设计、施工及验收，除应符合本规程外，尚应符合国家及各地现行有关标准和规范的规定。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB50300 建筑工程施工质量验收统一标准 JG/T194-2006住宅厨房、卫生间排气道 GA/T 798-2008 排油烟气防火止回阀 QB/T1925.1-1993 一般用途镀锌低碳钢丝编织网方孔网（镀锌低碳钢丝布） DB64/266 建筑工程资料管理规程
3术语和定义
下列术语和定义适用于本标准。
3. 1
变压式排气道variablepressureventilationduct 根据能量守衡和伯努利方程的原理设计的排除厨房或卫生间废气的排气通道。
3. 2
排油烟气防火止回阀vaporexhaust&fireresistingcheckdamper 安装在厨房吸油烟机或卫生间排风机后端至具有耐火等级的共用排气管道进气口处，风机工作时呈
开启状态（排除废气），风机不工作时处于自然关闭状态（防止废气回流）。屋内或共用排气道内气温达到规定值时刻自动关闭，并在规定时间内能满足耐火性能的要求，起隔烟阻火作用的阀门。
3. 3
导向管inductionpipe
1 DB64/707-2011
安装于排气道内部，使通过排气道进气口进入的气流按既定流动方向，向上排放的部件。
3. 4
变压板transformerboard 安装于排气道内部，与导向管相对，使通过的气流在局部位置提高流速的部件。
3. 5
风帽blastcap 安装于排气道出尾顶处，为防止雨雪等飘入排气道内，协助排气道排除废气的装置。
3. 6
聚合物砂浆polymarmortar 由水泥、砂、建筑胶和水按一定比例充分拌合混匀而成的粘稠浆体。
4设计
4. 1 1变压式排气道 4.1.1变压式排气道制品为厂家预制，其中管体、导向管、变压板等应采用不燃烧材料制作，排气道管体耐火极限应不低于1h，高层楼房用导流式排油烟气防火止回阀应采用不燃材料制作。 4.1.2变压式排气道结构由气体排放管道和设置在其内壁处的排气导向管、气流变压装置一一变压板、 导流式排油烟气防火止回阀共同组成。变压板两侧中的至少-一侧与相应一侧的气体排放管道的内壁宜有适当间隙，变压板宜居中放置。 4.1.3导向管上缘处于变压板平行段正面板顶部的上方，其垂直距离为20mm～40mm见图1。
1导向管 2变压板3进气口
4变压板正面板顶部 5排气口6导流式排油烟气防火止回阀
图1 导向管和变压板位置示意图
4.1.4导向管由正面管壁、底壁和两个侧面板构成见图2。
2
