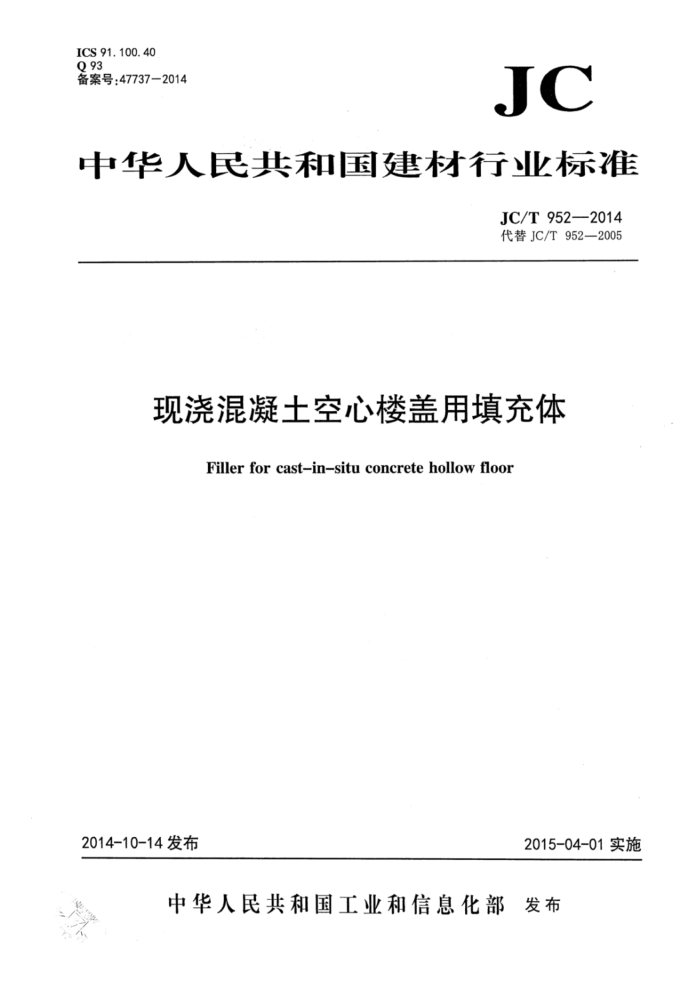

ICS 91.100.40 Q 93 备案号：477372014
JC
中华人民共和国建材行业标准
JC/T 952—2014 代替JC/T952—2005
现浇混凝土空心楼盖用填充体
Fillerforcast-in-situ concretehollowfloor
2014-10-14发布
2015-04-01实施
中华人民共和国工业和信息化部发布 JC/T952—2014
前．言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JC/T952一2005《玻璃纤维增强水泥永久性管状芯模》。与JC/T952—2005相比，除
编辑性修改外，主要技术变化如下：
标准的名称修改为《现浇混凝土空心楼盖用填充体》；增加了用有机材料制造的填充体及其相关内容；增加了玻璃纤维增强水泥填充体的类型及与其相关的内容：将原标准中的“管状芯模”更名为“筒体填充体”；缩小了“筒简体填充体”的直径尺寸范围；玻璃纤维增强水泥填充体的外观质量要求中，取消了对“外露纤维、飞边毛刺”、“蜂窝气孔” 的要求；玻璃纤维增强水泥填充体的物理力学性能要求中，将对“单位长度质量”的要求修改为对“材料密度”的要求；对抗压荷载的试验方法进行了修改，同时对抗压荷载值也进行了修改。 将吸水率从“≤18%”修改为“≤14%”。
本标准由中国建筑材料联合会提出。 本标准由全国水泥制品标准化技术委员会(SAC/TC197)归口。 本标准负责起草单位：中国建筑材料联合会玻璃纤维增强水泥（GRC)分会、湖南省立信建材实业有
限公司。
本标准参加起草单位：合肥强强建筑科技有限公司、昆明雄劲建材有限公司、上海立心建材科技有限公司、南京建研科技有限公司、临沂市标迪夫建材有限公司、太原湘诚建材有限公司、郑州市王楼水泥工业有限公司。
本标准主要起草人：崔玉忠、王本淼、崔琪、吴厚军、田克雄、王海崴、卜明华、戴国建、栾文彬、 马锋、邹全中、景东皓。
本标准所代替标准历次版本的发布情况为：
-JC/T952—2005。 JC/T952—2014
现浇混凝土空心楼盖用填充体
范围
本标准规定了现浇混凝土空心楼盖用填充体的术语和定义、分类、规格尺寸和标记、材料、要求、 试验方法、检验规则以及标志、堆放和运输。
本标准适用于工业与民用建筑中现浇混凝土空心楼盖用填充体。该填充体永久填充在现浇混凝土空心楼盖内，其作用是仅为在现浇混凝土楼盖内实现按建筑结构要求形成的空心，而不参与任何结构受力。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1596用于水泥和混凝土中的粉煤灰 GB8076混凝土外加剂 GB8624建筑材料及制品燃烧性能分级 GB/T10801.1绝热用模塑聚苯乙烯泡沫塑料 GB/T10801.2绝热用挤塑聚苯乙烯泡沫塑料(XPS) GB/T14684建设用砂 GB/T15231 玻璃纤维增强水泥性能试验方法 GB/T 20472 硫铝酸盐水泥 JC/T 572 耐碱玻璃纤维无捻粗纱 JC/T 841 耐碱玻璃纤维网布 JGJ 63 混凝土用水标准
3术语和定义
下列术语和定义适用于本文件。
3. 1
现浇混凝士空心楼盖cast-in-situconcretehollowfloor 按一定规则放置埋入式填充体后，经现场浇注混凝土而在楼板中形成空心的楼盖。
3. 2
填充体filler 埋置在现浇混凝土空心楼盖中用以形成空腔或起空腔作用的轻体制品。
3. 3
玻璃纤维增强水泥填充体glassfibrereinforcedcementfiller 以耐碱玻璃纤维为主要增强材料、快硬硫铝酸盐水泥或低碱度硫铝酸盐水泥为胶凝材料、砂为集料、
也可加入粉煤灰等掺合料制成的玻璃纤维增强水泥薄壁填充体（简写为：GRC填充体)。
1 JC/T9522014 3. 4
聚苯乙烯泡沫塑料填充体polystyrenefoamfiller 用模塑聚苯乙烯泡沫塑料或挤塑聚苯乙烯泡沫塑料制成的填充体（简写为：PSF填充体）。
3. 5
复合填充体compositefiller 表面包覆玻璃纤维增强水泥加强层的聚苯乙烯泡沫塑料填充体。
3. 6
加强式填充体strengthenfiller 用钢质部件隔离和支撑加强的聚苯乙烯泡沫塑料填充体。
3.7
组合式网箱填充体combinedmeshboxfiller 用钢丝网水泥砂浆分体预制件和网状体组合而成的箱形填充体。
4分类、规格尺寸和标记
4.1分类 4.1.1按照填充体外观形状分为管状填充体和箱形填充体。 4.1.2按照填充体所用材料分为GRC填充体、PSF填充体、复合填充体、加强式填充体和组合式网箱填充体。 4.1.3按照填充体的构造分为空心填充体和实心填充体。 4.2规格尺寸
管状填充体的规格尺寸列于表1，箱形填充体的规格尺寸列于表2。图1为GRC管状填充体的示意图，图2为GRC箱形填充体的示意图，图3为PSF箱形填充体的示意图，图4为复合填充体的示意图，图5为加强式填充体的示意图，图6为组合式网箱填充体的示意图。
表1 管状填充体的规格尺寸
单位为毫米壁厚T 5 7 10
类别及代号
代号
外径"D 100≤D<200 200≤D<350 350≤D≤500 100≤D≤500
长度L
GRC管状填充体
GRC-G
500~2000
500~2000
PSF-G
PSF管状填充体注：其他规格由供需双方协商确定。
管状填充体横截面为正六边形时，采用其外接圆的直径；管状填充体横截面为其他多边形时，采用其等面积圆的直径(即：等效直径)。
2 JC/T952—2014
表2 箱形填充体的规格尺寸
单位为毫米
侧面壁厚T 顶面壁厚与 竖孔直径d
类别
代号
边长S
高度H 150≤H<250 250≤H<350 350≤H≤500
底面壁厚！
10 10 12
5 7 8
GRC箱形
500~900
80~120
填充体 GRC-X PSF箱形
顶面S:500~900
填充体 PSFX 底面S：S-(100~300) 150≤H≤500 组合式网箱
80~120
CMB-X
500~900
10
80~120
250≤H≤500
填充体注：其他规格由供需双方协商确定。
A-A剖视图
A-
图1 GRC管状填充体的示意图
TIL
TllallT
A-A剖视图
S
图2GRC箱形填充体的示意图
