ICS S1.220 P S7 备案号：45505—2014

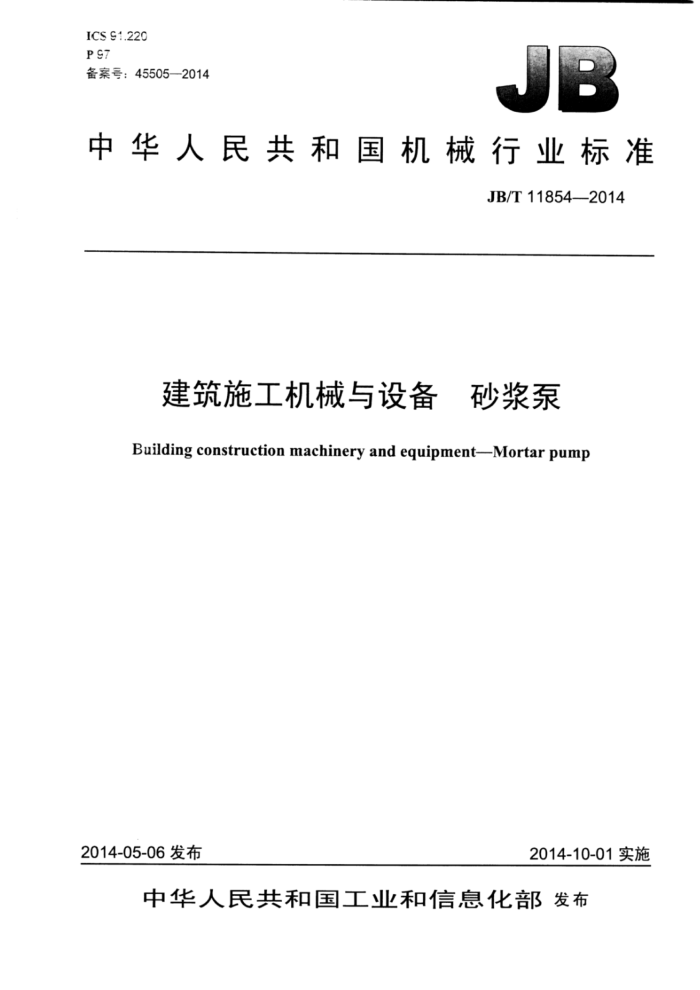

中华人民共和国机械行业标准
JB/T118542014
建筑施工机械与设备 砂浆泵 Building construction machinery and equipment-Mortar pump
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布 JB/T11854—2014
目 次
前言.. 1 范围 2 规范性引用文件 3术语和定义. 4产品分类.. 5技术要求， 5.1一般要求. 5.2 性能要求. 5.3安全要求， 6试验方法. 6.1 试验准备.. 6.2 试验用仪器及器具， 6.3 砂浆泵排量的测定， 6.4 密封试验和超压保护装置试验 6.5 噪声测定， 6.6可靠性试验 7检验规则， 7.1 检验分类. 7.2 型式试验， 7.3出厂检验. 8标志、包装、运输及贮存附录A（资料性附录）砂浆泵试验记录表附录B（资料性附录）砂浆泵试验系统配置 B.1 砂浆泵试验系统配置 B.2 配置调整图B.1 砂浆泵试验系统配置表1关键易损件寿命要求.. 表A.1 砂浆输送量试验记录表表A.2 超压试验项目记录表表A.3 噪声试验项目记录表表A.4 可靠性试验记录表，表 B.1 输浆管内径要求，
6
10 10 10 10
8 8
10 JB/T118542014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国建筑施工机械与设备标准化技术委员会（SAC/TC328）归口。 本标准负责起草单位：中国建筑科学研究院建筑机械化研究分院本标准参加起草单位：山东凝易固砂浆科技有限公司、济南大学、廊坊凯博建设机械科技有限公司、
中联重科股份有限公司、北京建研机械科技有限公司。
本标准主要起草人：张声军、徐建民、叶正茂、曹国巍、毛志君、孙艳秋。 本标准为首次发布。
II JB/T11854—2014
建筑施工机械与设备 砂浆泵
1范围
本标准规定了砂浆泵的术语、产品分类、技术要求、试验方法、检验规则和标志、包装、运输及贮存。 本标准适用于建筑工程中对可泵砂浆进行泵送、灌注或喷涂作业的活塞式、挤压式、螺杆式及气动
式砂浆泵。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 3683 橡胶软管及软管组合件油基或水基流体适用的钢丝编织增强液压型 规范 GB/T 3766 液压系统通用技术条件 GB/T 3797 电气控制设备 GB4208 外壳防护等级（IP代码） GB/T10544 钢丝缠绕增强外覆橡胶的液压橡胶软管和软管组合件 GB/T 13802 工程机械辐射噪声测量的通用方法 GB/T 14684 建设用砂 JB/T 5946 工程机械涂装通用技术条件 JGJ/T70 建筑砂浆基本性能试验方法标准
3术语和定义
下列术语和定义适用于本文件。
3.1
标配砂浆standardmortarfortesting 以强度等级为42.5级的普通硅酸盐水泥和符合GB/T14684规定的中砂为原材料，按1：2（灰砂质
量比）比例配制的、稠度值为8.5cm～9.5cm的标准试验砂浆。 3.2
标定排量 rated output 标定的砂浆泵单位时间内输送标配砂浆的体积。
?
3.3
额定压力 Jratedpressure 砂浆泵允许的出口最大工作压力。
3.4
活塞式砂浆泵 pistonmortarpump 利用活塞往复运动对砂浆进行吸入与排出的砂浆泵。
3.5
螺杆式砂浆泵 screwmortarpump
1 JB/T11854—2014
以螺杆副为输送器对砂浆进行连续吸入与排出的砂浆泵。
3.6
挤压式砂浆泵squeezemortarpump 通过挤压滚轮对挤压软管的挤压实现砂浆吸入与排出的砂浆泵。
3.7
气动式砂浆泵pneumaticmortarpump 利用气体充入与排出改变隔膜腔室体积，从而实现砂浆吸入与排出的砂浆泵。
3.8
挤压管squeezerubberhose 挤压式砂浆泵中，受滚轮挤压以产生吸排浆作用的弹性软管。
3.9
螺杆副statorandrotor 以单头或多头螺杆为转子，配套衬套为定子，转子在定子内轴线做偏心回转，从而将砂浆连续、均
匀地从吸入端送到压出端的输送机构。 3.10
输浆管 mortarpipeline 用于输送砂浆的带有连接接头的管道总成。
4产品分类
4.1 砂浆泵分为活塞式、螺杆式、挤压式及气动式砂浆泵。 4.2 2砂浆泵主参数应为其标定排量，单位为立方米每小时（m/h），可精确至小数点后一位。 4.3 产品型号表示方法如下：
UB 口△口
更新、变型代号：用汉语拼音字母（大写印刷体）A、B、C、顺序表示主参数代号：砂浆泵标定排量，单位为立方米每小时（m"/h）特性代号：活塞式省略；J—挤压式；L—螺杆式；Q 气动式组型代号：UB B—砂浆泵
4.4标记示例：
示例1：标定排量为4m/h、第二次改型设计的活塞式砂浆泵，标记为：
砂浆泵UB4BJB/T11854—2014
示例2：标定排量为1.8m/h的挤压式砂浆泵，标记为
砂浆泵UBJ1.8JB/T11854—2014
示例3：标定排量为1.2m/h的螺杆式砂浆泵，标记为：
砂浆泵UBL1.2JB/T11854—2014
示例4：标定排量为2.4m/h的气动式砂浆泵，标记为：
砂浆泵UBQ2.4JB/T11854—2014
5技术要求
5.1一般要求 5.1.1砂浆泵所用的原材料、标准件、配套件应符合相关国家和行业标准的规定。
2
