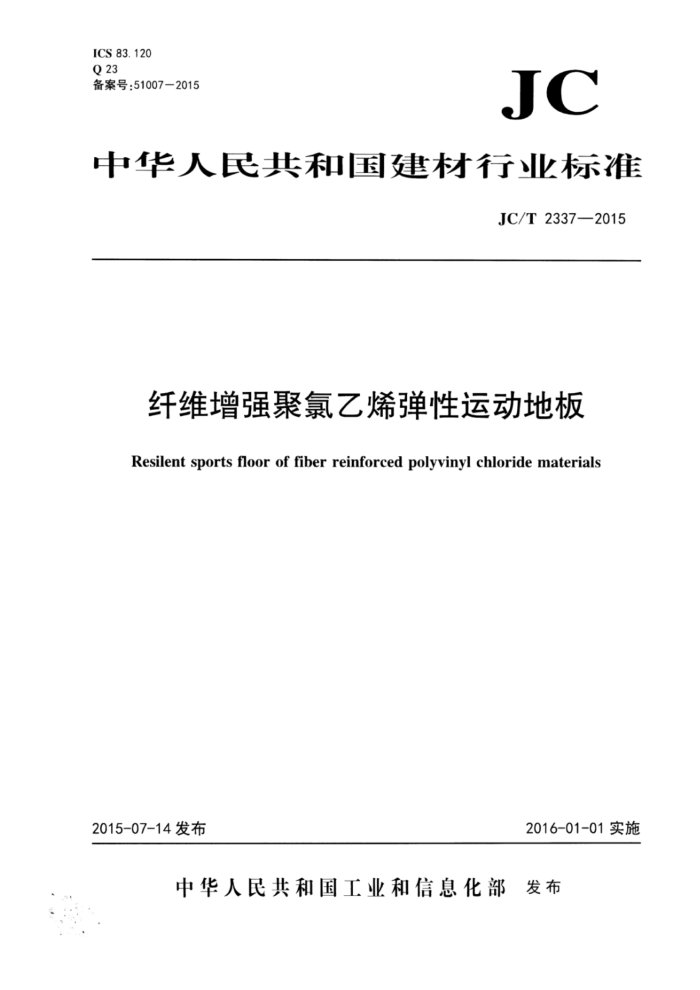

ICS 83.120 Q 23 备案号：510072015
JC
中华人民共和国建材行业标准
JC/T 2337—2015
纤维增强聚氯乙烯弹性运动地板
Resilent sports floor of fiber reinforced polyvinyl chloride materials
2015-07-14发布
2016-01-01实施
中华人民共和国工业和信息化部发布 中华人民共和国建材行业标准纤维增强聚氯乙烯弹性运动地板
JC/T 2337—2015
.
中国建材工业出版社出版建筑材料工业技术监督研究中心
（原国家建筑材料I"业局标准化研究所）发行新华书店北京发行所发行各地新华书店经售
地矿经研院印刷印刷版权所有不得翻印
.
川本880x1230 1/16 印张0.75“字数20T字 2015年12月第一版2015年12月第一次印刷
印数1—800定价20.00元
书号：155160·711
* 编：1069
网址：www.standardenjc.com电话：(010)51164708 地址：北京朝阳区管庄东里建材大院北楼邮编：100024 本标准如出现印装质量问题，中发行部负责调换 JC/T2337—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准山全国纤维增强塑料标准化技术委员会(SAC/TC39)归I1。 本标准负责起草单位：常州丽宝第帝彩新材料有限公司。 本标准参加起草单位：江阴科强塑胶科技有限公司、中国新型建材设计研究院。 本标准主要起草人：宗淑萍、熊磊、袁宝华、沈建东、沈业平、庞辉、赵国锋、孙振国。 本标准为首次发布。
- JC/T2337—2015
纤维增强聚氯乙烯弹性运动地板
1范围
本标准规定了纤维增强聚氯乙烯弹性运动地板的产品标记、要求、试验方法、检验规则以及标志、 包装、运输和些存。
本标准适用予以糊状聚氯乙烯树脂为主要原料，在片状连续基材上经涂敷或贴合等工艺生产，具有多层复合结构，在乒匠球、篮球、网球等室内运动场馆铺设的纤维增强聚氯乙烯弹性运动地板（以下简称PVC运动地板）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注H期的引用文件，仪注H期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适川予本文件。
GB/T1040.2一2006塑料拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件 GB/T 2918 塑料试样状态调节和试验的标准环境 GB/T5478塑料滚动磨损试验方法 GB8624一2012建筑材料及制品燃烧性能分级 GB/T10006 塑料薄膜和薄片摩擦系数测定方法 GB/T11982.1 聚氯乙烯卷材地板第1部分：带基材的聚氯乙烯卷材地板 GB/T11982.2 聚氯乙烯卷材地板 第2部分：有基材有背涂层聚氯乙烯卷材地板 GB/T14833 合成材料跑道面层 GB/T18102 浸渍纸层压木质地板 GB18586 室内装饰装修材料 聚氯乙烯卷材地板中有害物质限量
3产品标记
PVC运动地板按增强纤维种类、单位面积质量、厚度、长度和宽度进行标记。 0 JC/T 2337-2015
宽度(m) 长度(m) 厚度(mm) 单位面i积质量（kg/m）增强纤维种类，G表示玻璃纤维毡，P表示聚酯无纺布 PVC运动地板
示例：单位面积质量为3.7kg/m、序度为+.5mm、长度为20m、宽为2m，按本标准生产的玻璃纤维增强聚氯乙烯弹性运动地板标记为：
SFG3. 7-4. 5× 20 × 2 JC/T 23372015
1 JC/T2337—2015 4 要求
4. 1 外观 4.1.1 PVC运动地板的外表而不允许有裂纹、断裂、分层、折皱、气泡、白点、伤痕及异物等现象。 4. 1. 2 PVC运动地板必颜色均匀、花纹纹理清晰，颜色可由供需双方商定。 4. 2 尺寸偏差
尺寸偏差应符合表1的规定。
表1 尺寸偏差
指标不小于公称长度不小于公称宽度
项 目长度/m 宽度/m
±0. 3 ±0. 4 ± 0. 5
公称厚度3.0~4.9 公称厚度5.0~6.9 公称厚度≥7.0
厚度/mm
4. 3 单位面积质量偏差
单位面积质量测试单值与测试平均值的允许偏差为土10%；测试平均值与公称值的允许偏差为 ±10%。 4. 4 物理性能
拉伸断裂应力和拉伸断裂应变应符合表2的规定，其他物理性能应符合表3的规定。
表2 拉伸断裂应力和拉伸断裂应变
指标
序号
项 目
公称厚度(3.0~4.9)mm 公称厚度(5.0~6.9)mm
公称厚度≥7.0mm
纵向横向纵向横向
≥2. 1 ≥2. 0 ≥130 ≥100 表3 其他物理性能
≥2. 4 ≥2. 1 ≥1 10 ≥120
≥2. 6 ≥2. 4 ≥160 ≥160
1 拉伸断裂应力/MPa
2 拉伸断裂应变/%
序号 - 2 3 2
项 口震动吸收垂直变形摩擦系数
指 标 25%~75% ≤5 mm 0. 45~0.65
