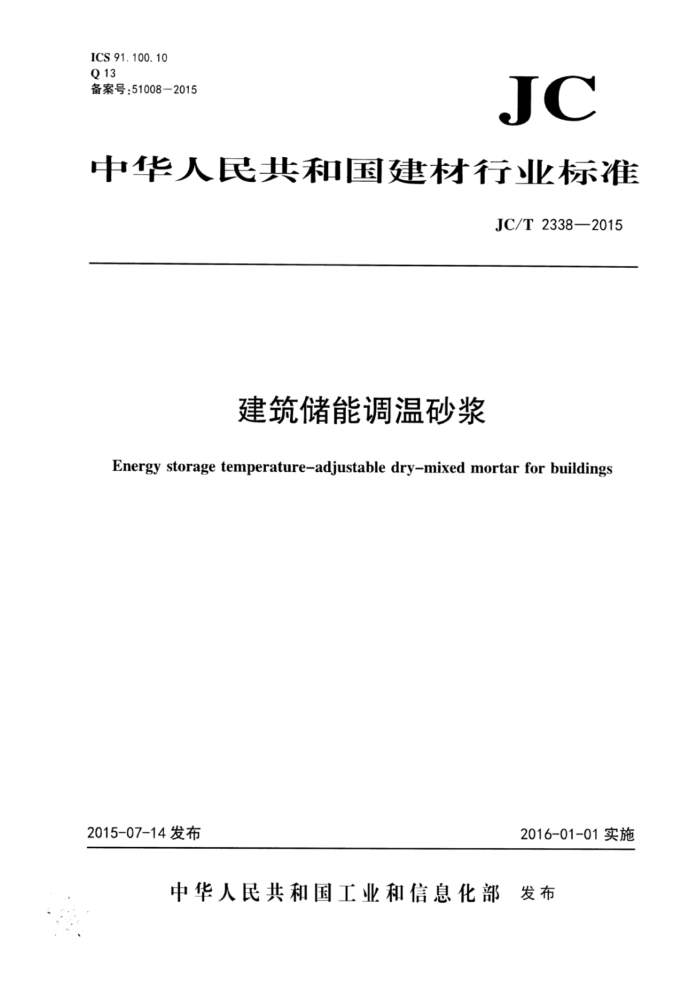

ICS 91.100.10 Q 13 备案号：51008—2015
JC
中华人民共和国建材行业标准
JC/T2338—2015
建筑储能调温砂浆
Energy storage temperature-adjustable dry-mixed mortar for buildings
2015-07-14发布
2016-01-01实施
中华人民共和国工业和信息化部发布 JC/T2338—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提山。 本标准山建材行业环境发好与有益健康建筑材料标准化技术委员会归11。 本标准起草单位：中国建筑材料科学研究总院、重庆世信新型节能建材股份公司、信阳天意节能技
术有限公司、贵州中益能低碳节能科技股份有限公司、深圳广田装饰集团股份有限公司、乌鲁木齐纳美节能环保科技有限公司、长白朝鲜族白治县天宝功能制品有限公司、浙江杰立建设集团有限公司、北京建工博海建设有限公司、深圳海川股份有限公司、河北华宇新型建材有限公司、北京飞拓建筑材料有限公司、齐齐哈尔力嘉商贸有限公司、武汉澳格瑞节能环保技术有限公司。
本标准主要起草人：侯国艳、冀志江、李海建、土静、汤浩、干博儒、李荣明、李少强、高辉、庄广明、闻卫东、陈辉、王守臣、王文新、王胜怀、于文华、陈军、王继梅
本标准委托中国建筑材料科学研究总院负责解释。 本标准为首次发布。
1 JC/T2338—2015
建筑储能调温砂浆
1范围
本标准规定了建筑储能调温砂浆的术语和定义、要求、试验方法、检验规则以及包装、标志、运输和贮存。
本标准适用丁具有储能调温功能的室内川建筑砂浆
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注H期的引用文件，仪注H期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 191 包装储存图示标志 GB6566建筑材料放射性核素限量 GB8624 建筑材料及制品燃烧性能分级 GB/T20473—2006建筑保温砂浆 GB/T23263 制品中石棉含量测定方法 JC/T2111—2012 建筑材料相变调温性能测试方法 JGJ/T70—2009 建筑砂浆基本性能试验方法
3术语和定义
下列术语和定义适用于本文件。
3. 1
建筑储能调温砂浆 energy storage temperature-adjustable dry-mixed mortar for buildings 以经过包覆的相变材料、胶凝材料以及其他骨料为主要成分制成的，依靠材料发生相变过程吸收/释
放的热量，对室内环境温度进行调节的干混砂浆。 3. 2
相变潜热 phasechangelatentheat 单位质量物质在··定温度条件下，由种物相完全转变为另··种物相时吸收或放出的热量。单位为
T焦每T克（kJ/kg）。
4要求
4.1基本性能
产品的基本性能应符合表1的要求。
- JC/T2338—2015
表1 基本性能技术要求
项目外观质量石棉含量放射性分层度m
序号 - 2 3 1
技术要求
均匀、干燥、无结块、无渗出物
不得检出 IR≤1. 0, 1,≤1. 0
≤20 ≥2. 5 ≤0. 30 ≥50 B1级及以上 ≥0.50
抗压强度/MPa 线收缩率/% 压剪粘接强度/kPa 燃烧性能等级
5 硬化后的物理力学性能
软化系数
6
“有耐水性要求时检测此项。 4. 2 热学性能
产品的热学性能应符合表2的要求。
表2 热学性能技术要求
项目相变温度/℃ 相变潜热/(kJ/kg)
序号 1 2 3
技术要求 16~ 28 ≥20
耐久性
耐温变300次循环无渗出物
5 试验方法
5. 1 基本性能 5.1.1 外观质量
目测产品外观是否均匀、干燥、有无结块、有无渗出物。 5.1. 2 石棉含量
按GB/T23263的规定进行。 5.1. 3 放射性
按GB6566的规定进行。 5.1.4 4分层度
按GB/T20473一2006中6.5的规定进行。
2 JC/T2338—2015
5.1.5 5硬化后的物理力学性能 5.1.5.1抗压强度
按GB/T20473-—2006中6.6.2的规定进行。 5.1.5.2线收缩率
按GB/T20473—2006中6.6.4的规定进行。 5.1.5.3 压剪粘接强度
按GB/T20473—2006中6.6.5的规定进行。 5.1.5.4 燃烧性能等级
按GB/T8624的规定进行。 5.1.6软化系数
按GB/T20473—2006中6.8的规定进行。 5.2热学性能 5.2.1 相变温度
按附录A的规定进行。 5.2.2相变潜热
按JC/T2111一2012中6.2.2的规定进行，按第7章的规定进行计算。 5.2.3耐久性
按附录B的规定进行。
6 检验规则
6.1检验分类 6.1.1 出厂检验
产品出厂时，必须进行出厂检验。出厂检验项月为外观质量、分层度。 6.1.2型式检验
型式检验项日为第4章所列全部要求。有下列情况之一时，应进行型式检验， a) 新产品投产或产品定型鉴定时； b) 正式生产后，原材料、工艺有较大的改变，可能影响产品性能时： c) 正常生产时，压剪粘接强度每半年至少进行一次，燃烧性能等级每两年至少进行一次，其他性
能每年至少进行··次； d) 出厂检验结果与.1次型式检验有较大差异时； e）产品停产6个月后恢复生“时。
3
