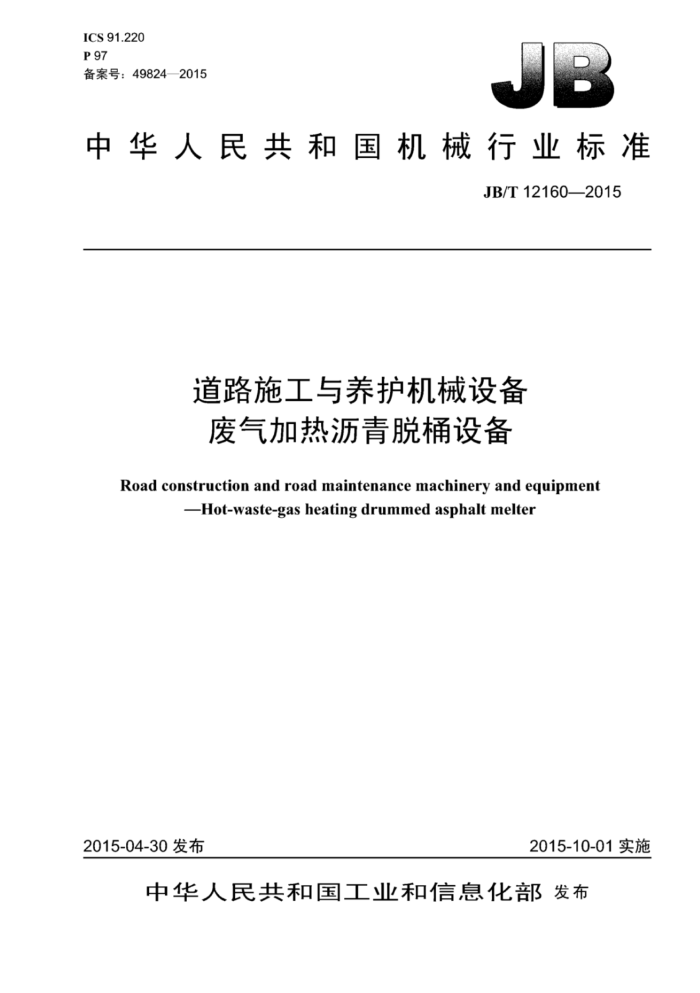

ICS 91.220 P 97 备案号:49824—2015
中华人民共和国机械行业标准
JB/T12160—2015
道路施工与养护机械设备废气加热沥青脱桶设备
Road construction and road maintenance machinery and equipment
-Hot-waste-gasheatingdrummedasphaltmelter
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布
JB/T121602015
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 组成与主参数. 4.1组成... 4.2 主参数.. 4.3 基本参数. 5技术要求. 5.1 整机. 5.2 部件、系统 5.3 安全与环境保护
/
试验方法 6.1 试验准备. 6.2 主要几何尺寸测量 6.3 性能试验. 6.4 噪声试验. 6.5 可靠性试验检验规则.
6
1
7.1 概述. 7.2 出厂检验.. 7.3 型式检验. 7.4 判定规则标志、 使用说明书、包装、运输和贮存
-
9 9 10
10 10 11 11
8
8.1 标志. 8.2 使用说明书, 8.3 包装. 8.4 运输.. 8.5 贮存... 9 供应成套性,附录A(规范性附录)沥青脱桶设备试验记录
11 11
表1 基本参数表2 2仪器测量精度要求,表3故障的分类表4检验项目. 表A.1样机主要性能参数(设计值)表表A.2 验收检查记录表
X 10 12
12
I
JB/T12160—2015
表A.3 磨合过程记录表表A.4 主要几何参数试验记录表. 表A.5 生产率、沥青残留率试验记录表表A.6 主机保温性能试验记录表.. 表A.7 沥青池升温性能试验记录表.. 表A.8 脱桶后沥青性能试验记录表. 表A.9 环境噪声试验记录表.. 表A.10 可靠性试验作业班次试验记录表,表A.11 可靠性试验作业故障原始记录表,表A.12 可靠性试验报告
12 13 13 .13 14 .. 14 14 .. 15 15 .15
AAA.AAA
.......+...................
II
JB/T12160—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械T.业联合会提出。 本标准由全国建筑施T与设备标准化技术委员会(SAC/TC328)归口。 本标准起草单位:西安达刚路面机械股份有限公司、北京建筑机械化研究院、北京建研机械科技有
限公司、长安大学。
本标准主要起草人:宫永杰、李静、皇甫建红、欧玉红、侯永娟、王明辉、谢立扬。 本标准为首次发布。
III
JB/T12160—2015
道路施工与养护机械设备废气加热沥青脱桶设备
1范围
本标准规定了道路施工与养护机械设备中废气加热沥青脱桶设备(以下简称沥青脱桶设备)的术语和定义、组成与主参数、技术要求、试验方法、检验规则、标志、使用说明书、包装、运输、贮存及供应成套性。
本标准适用沥青脱桶设备。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB5226.1一2008机械电气安全机械电气设备第1部分:通用技术条件 GB/T 9969 工业产品使用说明书总则 GB/T13306 标牌 GB/T 13802 工程机械辐射噪声测量的通用方法 GB 20178 土方机械安全标志和危险图示通则 JB/T 5943 工程机械 焊接件通用技术条件 JB/T 5945 工程机械 装配通用技术条件 JB/T5946 工程机械 涂装通用技术条件 JB/T 5947 工程机械 包装通用技术条件 JTGF40—2004 公路沥青路面施工技术规范 JTGE20—2011 公路工程沥青及沥青混合料试验规程
3术语和定义
下列术语和定义适用于本文件。
3.1
沥青脱桶设备 fdrummedasphaltmelter 将桶装的沥青从沥青桶中脱出,并加热至泵吸温度或施工温度的设备。
3.2
废气加热沥青脱桶设备 hot-waste-gas heating drummed asphalt melter 利用有机热载体炉排出的废气余热加热的沥青脱桶设备。
4 组成与主参数 4.1组成 4.1.1 设备组成
沥青脱桶设备由主机、载桶台车(以下简称台车)及台车驱动装置、沥青泵送及清渣系统、排烟系
1
