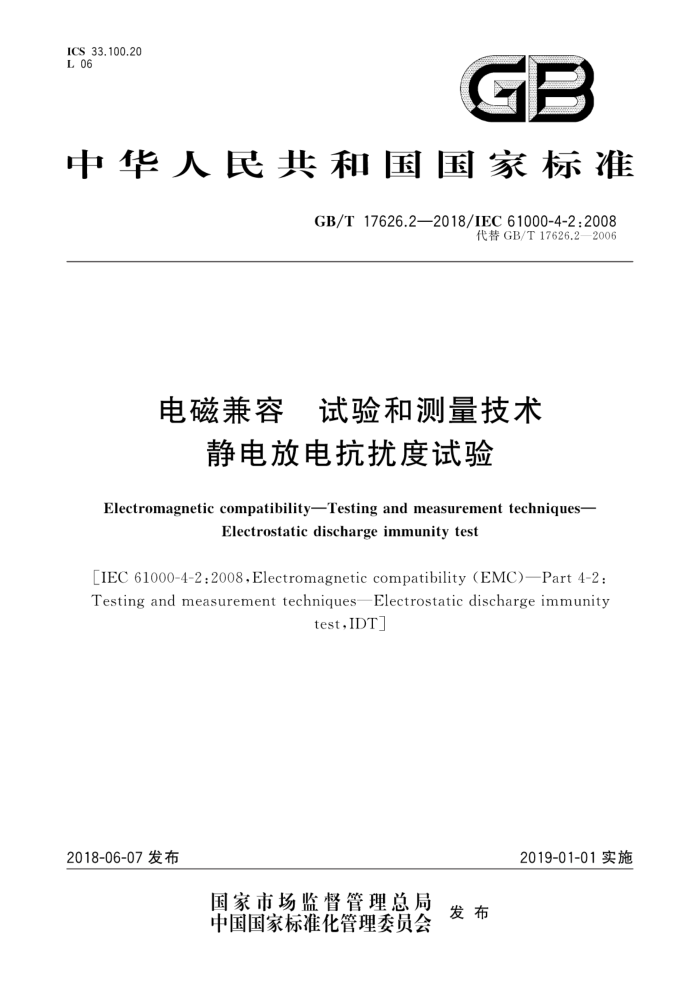

ICS 33.100.20 L 06
GB
中华人民共和国国家标准
GB/T17626.2—2018/IEC61000-4-2:2008
代替GB/T17626.2—2006
电磁兼容 试验和测量技术
静电放电抗扰度试验
Electromagnetic compatibilityTesting and measurement techniques-
Electrostaticdischargeimmunitytest
[IEC 61000-4-2:2008,Electromagnetic compatibility (EMC)—Part 4-2 : Testing and measurement techniques-Electrostatic discharge immunity
test,IDT
2019-01-01实施
2018-06-07发布
国家市场监督管理总局 发布中国国家标准化管理委员会 GB/T17626.2—2018/IEC61000-4-2:2008
目 次
前言范围
规范性引用文件 3 术语和定义
2
概述 5 试验等级试验发生器
4
6
6.1 概述 6.2 静电放电发生器的特性 6.3 ESD布置的验证 7试验布置 7.1 试验设备 7.2 实验室试验的布置 7.3 安装后试验的布置· 8试验程序 8.1 实验室的参考条件 8.2 受试设备的考核 8.3 试验的实施 9试验结果的评价 10 试验报告附录A（资料性附录） 说明附录B（规范性附录） 电流测量系统的校准和放电电流测量附录C（资料性附录） 满足附件B要求的校准靶实例，附录D（资料性附录） 人体金属放电和静电放电发生器产生的辐射场附录E（资料性附录） 测量不确定度（MU)的考虑附录F（资料性附录） 试验结果的变化和调整策略参考文南
12
14
14
4
16
12
18
22
27
32 40 46
4.7 GB/T17626.2—2018/IEC61000-4-2:2008
前言
GB/T17626《电磁兼容试验和测量技术》目前包括以下部分：
GB/T17626.1—2006 电磁兼容试验和测量技术抗扰度试验总论； GB/T17626.2—2018 电磁兼容试验和测量技术静电放电抗扰度试验； GB/T17626.3—2016 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验； GB/T17626.4—2018 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验； GB/T17626.5—2008 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验； GB/T17626.6—2017 电磁兼容试验和测量技术射频场感应的传导扰抗扰度 GB/T17626.7—2008 电磁兼容试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则； GB/T17626.8—2006 电磁兼容试验和测量技术工频磁场抗扰度试验； GB/T17626.9—2011 电磁兼容试验和测量技术脉冲磁场抗扰度试验； GB/T17626.10—2017 电磁兼容试验和测量技术阻尼振荡磁场抗扰度试验； GB/T17626.11—2008 电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验； GB/T17626.12 —2013 电磁兼容试验和测量技术振铃波抗扰度试验； GB/T17626.13—2006 电磁兼容试验和测量技术交流电源端口谐波、谐间波及电网信号的低频抗扰度试验； GB/T17626.14—2005 电磁兼容试验和测量技术电压波动抗扰度试验； GB/T17626.15—2011 电磁兼容试验和测量技术闪烁仪功能和设计规范； GB/T17626.16—2007 电磁兼容试验和测量技术0Hz～150kHz共模传导骚扰抗扰度试验； GB/T17626.17—2005 电磁兼容试验和测量技术 直流电源输人端口纹波抗扰度试验； GB/T17626.18—2016 电磁兼容 试验和测量技术 阻尼振荡波抗扰度试验； GB/T17626.20—2014 电磁兼容 试验和测量技术 横电磁波（TEM)波导中的发射和抗扰度试验； GB/T17626.21—2014 电磁兼容 试验和测量技术 混波室试验方法： GB/T17626.22—2017 电磁兼容 试验和测量技术 全电波暗室中的辐射发射和抗扰度测量； GB/T17626.24—2012 电磁兼容 试验和测量技术 HEMP传导骚扰保护装置的试验方法； GB/T17626.27—2006 电磁兼容试验和测量技术 三相电压不平衡抗扰度试验： GB/T17626.28—2006 电磁兼容试验和测量技术工频频率变化抗扰度试验： GB/T17626.29—2006 电磁兼容试验和测量技术直流电源输入端口电压暂降、短时中断和电压变化的抗扰度试验； GB/T17626.30—2012 电磁兼容试验和测量技术 电能质量测量方法； GB/T17626.34—2012 电磁兼容试验和测量技术主电源每相电流大于16A的设备的电压暂降、短时中断和电压变化抗扰度试验。
本部分为GB/T17626的第2部分。
1 GB/T17626.2—2018/IEC61000-4-2:2008
本部分按照GB/T1.1一2009给出的规则起草本部分代替GB/T17626.2—2006《电磁兼容 试验和测量技术 静电放电抗扰度试验》。 与GB/T17626.2一2006相比，主要技术变化如下：
范围中增加了校准程序和测量不确定度；增加了术语：校准、符合性测试、上升时间、验证；
一第5章试验等级描述进行了修改；
试验发生器中增加了充电开关；修改了静电放电发生器简图；增加了静电放电发生器的特性（见6.2)；一增加了ESD布置的验证（见6.3）；增加了A.8（见附录A)；修改了附录B为电流测量系统的校准和放电电流测量；增加了附录C，满足附录B要求的电流靶实例；增加了附录D，人的金属放电和静电放电发生器产生的辐射场；增加了附录E，测量不确定度（MU)的考虑；增加了附录F，试验结果的变化和调整策略。
本部分使用翻译法等同采用IEC61000-4-2：2008《电磁兼容（EMC）第4-2部分：试验和测量技术静电放电抗扰度试验》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下： —GB/T2421一2008电工电子产品环境试验第1部分：总则（IEC60068-1：1988，IDT）。 本部分做了下列编辑性修改：
为与现有标准系列一致，本部分名称改为《电磁兼容 试验和测量技术 静电放电抗扰度试验》。
本部分由全国电磁兼容标准化技术委员会（SAC/TC246)提出并归口。 本部分起草单位：上海工业自动化仪表研究院有限公司、上海市计量测试技术研究院、上海电器科
学研究院、北京东方计量测试研究所、陆军工程大学、上海仪器仪表自控系统检验测试所有限公司
本部分主要起草人：王英、俞磊、龚增、宋江伟、季启政、刘志宏、胡小锋、原青云、张冀翔、翁海丰、 杨错。
本部分所代替标准的历次版本的发布情况为：
GB/T17626.2—2006。
II GB/T17626.2—2018/IEC61000-4-2:2008
电磁兼容试验和测量技术
静电放电抗扰度试验
1范围
GB/T17626的本部分规定了电气和电子设备遭受直接来自操作者及其操作者对邻近物体的静电放电时的抗扰度要求和试验方法，还规定了不同环境和安装条件下试验等级的范围和试验程序。
本部分的目的在于建立通用的和可重现的基准，以评估电气和电子设备遭受静电放电时的性能。 此外，它还包括从人体到靠近关键设备的物体之间可能发生的静电放电。
本部分的规定包括：
放电电流的典型波形；一试验等级的范围；一试验设备；一试验配置；一试验程序；一 校准程序；一测量不确定度。 本部分对“实验室”试验和“设备安装完成后的试验”提出了技术要求本部分不对特殊设备和系统的试验进行规定。其主要目的是为所有有关专业标准化技术委员会提
供一个通用的基本准则。有关专业标准化技术委员会（或设备的使用者和制造者）负责选择试验和确定试验条件的严酷等级，
为了不妨碍协调和标准化的任务，极力建议有关专业标准化技术委员会或用户和制造商考虑（在其
未来的工作或原标准的修改中)采用本部分中规定的相关抗扰度试验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件
?
GB/T4365—2003电工术语电磁兼容［IEC60050（161)：1990，IDT IEC60068-1环境试验第1部分：总则和指南（Environmentaltesting一Part1：Generaland
guidance)
3术语和定义
GB/T4365一2003界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了
GB/T4365一2003中的一些术语和定义， 3.1
空气放电方法 air discharge method 将试验发生器的充电电极靠近受试设备直至接触到受试设备的一种试验方法。
1 GB/T17626.2—2018/IEC61000-4-2:2008
3.2
抗静电材料 antistatic material 在同种材料或与其他类似材料相互摩擦或分离时，具有产生电荷量最小特性的材料
3.3
校准calibration 参照标准，在规定的条件下，建立标示值和按参考标准的测量结果之间关系的一组操作。 注1：该术语用于“不确定度”方法。 注2：原则上，标示值与测量结果之间的关系可以用校准图表示。 [GB/T2900.77—2008,定义311-01-09]
3.4
符合性测试 conformancetest 测试一个代表性的样品来确认设计和制造的设备是否满足此标准的要求。
3.5
接触放电方法 contact discharge method 试验发生器的电极保持与受试设备的接触并由发生器内的放电开关激励放电的一种试验方法。
3.6
耦合板 couplingplane -块金属片或金属板，对其放电用来模拟对受试设备附近物体的静电放电 HCP为水平耦合板；VCP为垂直耦合板。
3.7
（性能）降低 degradation(ofperformance) 装置、设备和系统的工作性能与正常性能的非期望偏离。 注：“降低”一词可用于暂时失效或永久失效 [GB/T4365—2003,定义161-01-19]
3.8
直接放电 directapplication 直接对受试设备实施放电。
3.9
电磁兼容性 electromagnetic compatibility;EMC 设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰的
能力。
[GB/T4365—2003,定义161-01-07] 3.10
静电放电 electrostaticdischarge;ESD 具有不同静电电位的物体相互靠近或直接接触引起的电荷转移 [GB/T4365—2003，定义161-01-22]
3.11
储能电容器 energy storage capacitor 静电放电发生器中的电容器，用以代表人体充电至试验电压值时的电容量注：它可以是分立元件或分布电容。
3.12
EUT equipment under test 受试设备。 2 GB/T17626.2—2018/IEC61000-4-2:2008
3.13
接地参考平面 ground reference plane; GRP 一块导电平面，其电位用作公共参考电位， [GB/T4365—2003，定义151-04-36]
3.14
保持时间 holdingtime 放电之前，由于泄漏而使试验电压下降不大于10%的时间间隔
3.15
（对骚扰的）抗扰度immunity（toadisturbance）装置、设备或系统面临电磁骚扰不降低运行性能的能力。 [GB/T4365—2003,定义161-01-20］
3.16
间接放电 indirectapplication 对受试设备附近的耦合板实施放电，以模拟人员对受试设备附近的物体的放电
3.17
上升时间 risetime 脉冲瞬时值首次从脉冲幅值的10%上升到90%所经历的时间。 [GB/T4365—2003，定义161-02-05]
3.18
验证 verification 用于检查测试设备系统（比如，试验发生器和互连电缆），以证明测试系统正常工作的一整套操作。 注1：验证的方法可能与校准方法不同注2：出于本基础电磁兼容标准的目的，本定义不同于IEV311-01-13中给出的定义。
4概述
本部分所涉及的是处于静电放电环境中和安装条件下的装置、系统、子系统和外部设备，例如，低相对湿度，使用低导电率（人造纤维）地毯、乙烯基服装等，这种情况存在于同电气和电子设备有关标准的分类规定中（详细情况参见附录A的A.1）。
注：从技术观点上看，这些现象的准确英语术语是"staticelectricitydischarge”（静电放电），但是，在技术领域里和技
术文献中，广泛使用了英语术语“electrostaticdischarge"（静电放电），因此，决定在本部分的英语术语标题中仍然保留“electrostaticdischarge"（静电放电）术语。
5试验等级
表1给出静电放电试验时，试验等级的优先选择范围。 接触放电是优先选择的试验方法，空气放电则用在不能使用接触放电的场合中。表1中给出了每
种试验方法的电压。由于试验方法不同，每种方法的电压不同，这并不表示两种试验方法的严酷程度相同。
有关可能影响对人体带电电压电平的各种参数的详细情况参见附录A的A.2。附录A的A.4还包括一些与环境安装等级有关的试验等级的实例。
对于空气放电试验，试验应按照表1规定的试验等级逐级实施，直至达到规定的试验等级。对于接触放电试验，除非产品委员会有不同的规定，按照规定的试验等级实施。
3 GB/T17626.2—2018/IEC 61000-4-2;2008
附录A中A.3、A.4和A.5中提供了更详细的信息
表1 试验等级
接触放电
空气放电
试验电压 kV
试验电压 kV
等级 1 2 3 4 X
等级 1 2 3 4 X*
2 4 6 8 特定
2 4 8 15 特定
“×”可以是高于、低于或在其他等级之间的任何等级。该等级应在专用设备的规范中加以规定，如果规定了高于表格中的电压，则可能需要专用的试验设备。
6试验发生器
6.1 概述
试验发生器的主要部分包括：
充电电阻R。；储能电容器C；分布电容Ca; 放电电阻Ra；电压指示器；放电开关；充电开关；可更换的放电电极头（见图3）；放电回路电缆；电源装置。
图1表示静电放电发生器的简图，未提供详细的结构图
Re
Rd
0放电头
充电开关
放电开关
直流高压电源
Cs +Ca
放电回路连接点
O
注1：图中Ca是存在于发生器和周围之间的分布电容。 注2：Ca十C，的典型值为150pF。 注3：R的典型值为330Ω。
图1 静电放电发生器简图
4
