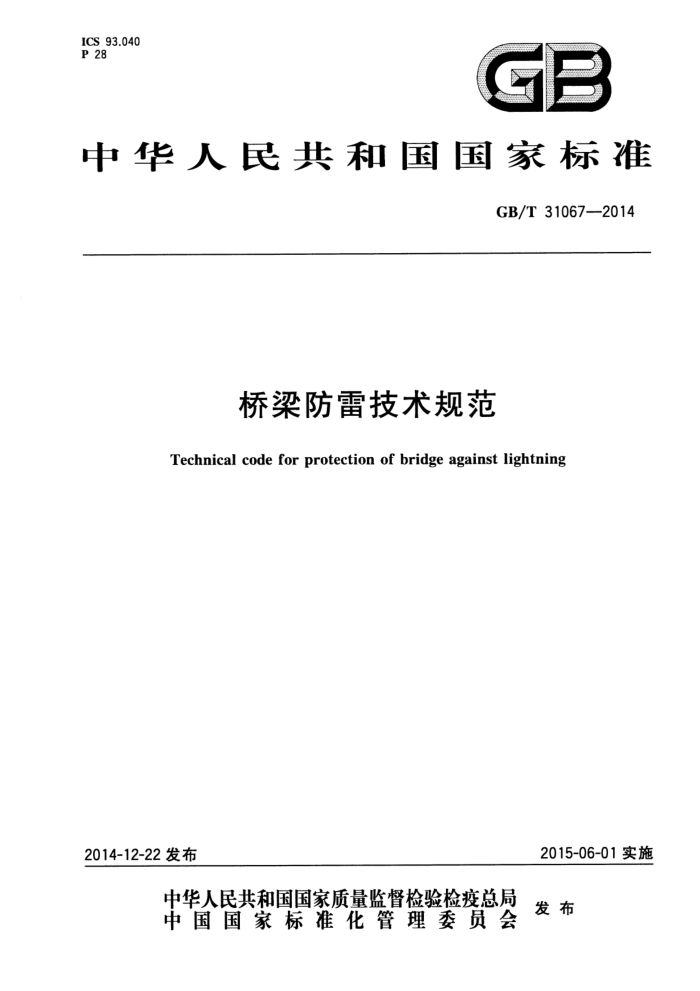

ICS 93.040 P 28
GB
中华人民共和国国家标准
GB/T310672014
桥梁防雷技术规范
Technical code for protection of bridge against lightning
2015-06-01实施
2014-12-22发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T31067—2014
目 次
m
前言
范围规范性引用文件 3 术语和定义
1
2
.
防雷设计 4.1 一般规定 4.2 接闪器 4.3 引下线 4.4 接地 4.5 防雷等电位连接 4.6 电气和电子系统防雷施工 5.1 一般规定 5.2 接闪器 5.3 引下线 5.4 接地装置 5.5 防雷等电位连接 5.6 电气和电子系统 5.7 桥梁施工现场防雷安全技术规定 6防雷工程质量检测与验收 6.1 一般规定 6.2 质量检测项目 6.3 工程验收程序 6.4 质量检测及验收标准 7维护与管理 7.1 维护 7.2 管理附录A（规范性附录） 桥梁接闪器和引下线的材料、结构与最小截面附录B（资料性附录） 索塔接闪装置设置方法附录C（规范性附录） 桥梁闪电侧击高度计算方法附录D（资料性附录） 桥梁整体防雷装置安装图· 附录E（资料性附录) 桥梁接地电阻测试与计算方法· 附录F（资料性附录） 桥墩基础接地装置图· 附录G（资料性附录） 斜拉索或主缆上接闪带安装方法附录H（资料性附录) 桥墩辅助人工接地板设置方法
4
-
5
10 12 14 16 17 20 22 25 T
- GB/T31067—2014
附录I（资料性附录） 桥梁伸缩装置等电位连接方法附录J（资料性附录） 钢筋混凝土箱梁防雷装置等电位连接图附录K（资料性附录） 桥梁防雷装置施工检查记录表
26 27 29
...
II GB/T 31067—2014
前 言
本标准按照GB/T1.1一2009给出的规则起草本标准由全国雷电防护标准化技术委员会（SAC/TC258)归口。 本标准主要起草单位：重庆市防雷中心。 本标准主要起草人：李良福、覃彬全、李家启、陈宏、曾理、任艳、糜翔、骆方、李黎、刘青松、余蜀豫、
何静、杨磊、刘俊、林涛。
II GB/T31067—2014
桥梁防雷技术规范
1范围
本标准规定了桥梁防雷设计、施工、防雷工程质量检测与验收和维护与管理等内容。 本标准适用于新建、改建、扩建梁式桥、拱式桥、刚构桥、斜拉桥、悬索桥等钢结构或钢筋混凝土结构
桥梁的防雷设计、施工、验收及防雷装置的维护与管理。
本标准不适用于木桥、坛工桥、立交桥、人行天桥、高架桥以及高速铁路桥防雷。 其他经评估存在雷电灾害风险的已建桥梁可参照本标准执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T18365斜拉桥热挤聚乙烯高强钢丝拉索技术条件 GB18802.1 低压电涌保护器（SPD）第1部分：低压配电系统的电涌保护器性能要求和试验
方法
GB/T18802.12 低压配电系统的电涌保护器（SPD）第12部分：选择和使用导则 GB/T18802.21 低压电涌保护器第21部分：电信和信号网络的电涌保护器（SPD) 性能要
求和试验方法
GB/T18802.22 低压电涌保护器第22部分：电信和信号网络的电涌保护器（SPD） 选择和使用导则
GB/T21431 建筑物防雷装置检测技术规范 GB/T21714.3 雷电防护第3部分：建筑物的物理损坏和生命危险 GB/T21714.4 1雷电防护第4部分：建筑物内电气和电子系统 GB 50057 建筑物防雷设计规范 GB50300 建筑工程施工质量验收统一标准 GB 50303 建筑电气工程施工质量验收规范 GB50343 建筑物电子信息系统防雷技术规范 GB50601 建筑物防雷工程施工与质量验收规范 CJJ2 城市桥梁工程施工与质量验收规范 CJJ99城市桥梁养护技术规范 GBJ 124 道路工程术语标准 JGJ46施工现场临时用电安全技术规范
3术语和定义
GBJ124、GB50057、GB/T21714.3界定的以及下列术语和定义适用于本文件。
3.1
梁式桥beambridge 以梁或桁架梁作为上部结构主要承重构件的桥梁。
1
