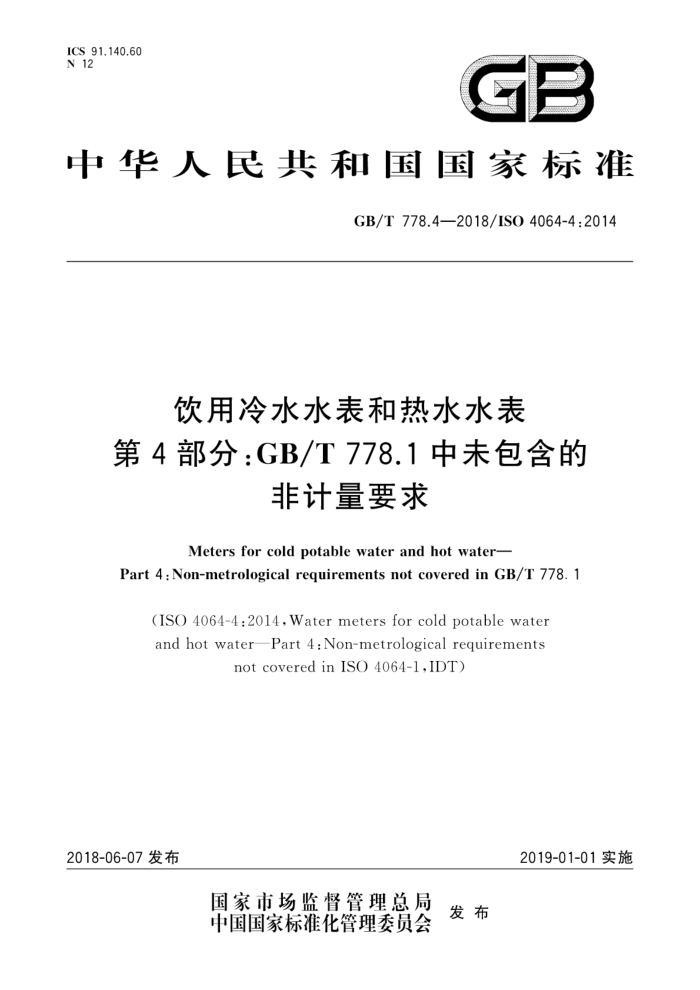

ICS 91.140.60 N 12
GB
中华人民共和国国家标准
GB/T778.4—2018/ISO4064-4:2014
饮用冷水水表和热水水表
第 4 部分:GB/T 778.1 中未包含的
非计量要求
Meters for cold potable water and hot water-
Part 4:Non-metrological requirements not covered in GB/T 778.1
(ISO4064-4:2o14,Watermetersforcoldpotablewater andhotwaterPart4:Non-metrologicalreguirements
notcoveredinISO4064-1,IDT)
2019-01-01实施
2018-06-07发布
国家市场监督管理总局
中国国家标准化管理委员会 发布 GB/T778.4—2018/IS04064-4:2014
前言
GB/T778《饮用冷水水表和热水水表》分为以下5部分：一第1部分：计量要求和技术要求；一第2部分：试验方法；一第3部分：试验报告格式；一第4部分：GB/T778.1中未包含的非计量要求；
第5部分：安装要求
一
本部分为GB/T778的第4部分本部分按照GB/T1.1一2009给出的规则起草本部分使用翻译法等同采用ISO4064-4：2014《饮用冷水水表和热水水表 第4部分：ISO4064-1
中未包含的非计量要求》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T17241.1—1998铸铁管法兰类型（ISO7005-2：1988，NEQ） GB/T17241.2—1998 铸铁管法兰盖（ISO7005-2：1988，NEQ） GB/T17241.3—1998 带颈螺纹铸铁管法兰（ISO7005-2：1988，NEQ） GB/T17241.4—1998 B 带颈瓶焊和带颈承插焊铸铁管法兰（ISO7005-2：1988，NEQ）
一
—GB/T17241.5—1998 B 管端翻边带颈松套铸铁管法兰（ISO7005-2：1988，NEQ）
GB/T17241.7—1998 铸铁管法兰 技术条件（ISO7005-2：1988，NEQ）本部分做了下列编辑性修改：
修改了标准名称。 本部分由中国机械工业联合会提出本部分由全国工业过程测量控制和自动化标准化技术委员会（SAC/TC124)归口。 本部分起草单位：上海工业自动化仪表研究院有限公司、宁波水表股份有限公司、三川智慧科技有
限公司、宁波东海仪表水道有限公司、苏州自来水表业有限公司、浙江省计量科学研究院、河南省计量科学研究院、宁波市计量测试研究院、南京水务集团有限公司水表厂、重庆智能水表有限责任公司、无锡水表有限责任公司、上海水表厂、上海仪器仪表自控系统检验测试所、杭州水表有限公司、深圳市捷先数码科技股份有限公司、汇中仪表有限公司、福州科融仪表有限公司、扬州恒信仪表有限公司、北京市自来水集团京兆水表有限责任公司、济南瑞泉电子有限公司、杭州竞达电子有限公司、江阴市立信智能设备有限公司、湖南常德牌水表制造有限公司、宁波市精诚科技股份有限公司、湖南威铭能源科技有限公司、青岛积成电子有限公司、天津赛恩能源技术股份有限公司。
本部分主要起草人：李明华、赵绍满、宋财华、林志良、姚福江、赵建亮、崔耀华、马俊、陆聪文、 魏庆华、张庆、陈挣嵘、谢坚良、陈健、张继川、陈含章、张坚、张文江、董良成、杜吉全、韩路、朱政坚、 汤天顺、廖杰、张德霞、左晔、王嘉宁、宋延勇、王欣欣、王钦利
I GB/T778.4—2018/IS04064-4:2014
饮用冷水水表和热水水表
第4部分：GB/T778.1中未包含的
非计量要求
1范围
GB/T778的本部分规定了封闭满管道中测量冷水和热水体积并配有累积流量指示装置的饮用冷
水水表和热水水表的技术特性要求。
本部分适用于以下各类水表： a）最高允许压力（MAP)大于等于1MPa（管道公称通径DN≥500mm的水表为0.6MPa）； b) 最高允许温度（MAT)为30℃的饮用冷水水表； c）最高允许温度（MAT)按等级最高可达到180℃的热水水表本部分既适用于基于机械原理的水表，也适用于基于电或电子原理以及基于机械原理带电子装置、
用于计量饮用冷水和热水体积流量的水表。本部分同样适用于电子辅助装置。通常电子辅助装置为选装件，但国家或国际法规可能会根据水表的使用情况确定某些辅助装置为必备件。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T778.1一2018饮用冷水水表和热水水表第1部分：计量要求和技术要求（ISO4064-1
2014,IDT)
ISO228-1非密封管螺纹第1部分：尺寸、公差和标识（Pipethreadswherepressure-tightjonts are not made on the threadsPart 1:Dimensions, tolerances and designation)
ISO7005-2金属法兰第2部分：铸铁法兰（Metallicflanges—Part2：Castironflanges） ISO7005-3金属法兰第3部分：铜合金及复合材料法兰（Metallicflanges—Part3：Copperalloy
and composite flanges)
3术语和定义
GB/T778.1一2018界定的术语和定义适用于本文件。 注：本部分使用的许多定义与ISO/IEC导则99:2007/OIMLV2-200：2012[、OIMLV1:2013[2及OIMLD11：
2013[3]致。
4技术特性
4.1 管道式水表 4.1.1水表的口径和总尺寸
水表的口径以连接端的螺纹尺寸或法兰的公称通径表示。每一种口径的水表均相应有一组固定的
1 GB/T778.4—2018/IS04064-4:2014
总尺寸。水表的尺寸（见图1）应符合表1的规定。
说明： W,、W2 W，十W，为能容纳水表的一个立方体的宽度： H.、H. H，十H：为能容纳水表的一个立方体的高度；
能容纳水表的一个立方体的长度，
L 注：表盖垂直于关闭位置。H1，H，，W，，W，是最大尺寸。L是固定值，有规定的公差，
管道轴线。
a
图1水表的口径和总尺寸
4.1.2 螺纹连接端
螺纹连接端尺寸a和尺寸b的允许值见表1。螺纹应符合ISO228-1的要求。图2定义了尺寸a
和尺寸b。
图2 螺纹连接端
4.1.3法兰连接端
连接法兰的最高允许工作压力应与水表的最高允许压力相匹配，符合ISO7005-2和ISO7005-3的相关要求。尺寸应符合表1的规定
制造商应在法兰背面留出合理的空隙以方便安装或拆卸。
2 GB/T778.4—2018/ISO4064-4:2014
表1 螺纹连接和法兰连接水表的尺寸
单位为毫米
Lh （可选）
口径
DN* α mis b mlp （优选） Lb 15 10 c 12 c 165 80,85,100,105,110,114,115,130,134,135, 65 60 220
W,,Wz
H
H2
145,170,175,180,190,200,220 105,110,115,130,134,135,165,175,195, 200,220,229
240 260 280 300 390 390 410 440 440
20 12 14 190
65
60
25 12 16 260 110,150,175,200,210,225,273 32 13 18 260 110,150,175,200,230,270,300,321
100 110 120 135 150 180 225 135 267 349 368 394 270 290 365 390 510 0.65XDN 0.65XDN 0.75×DN
65 70 75 216 130 343 356 140 394 500 406
13 20 300 200.220.245.260.270.387
40 50 13 20 200 170,245,250,254,270,275,300,345,350 65 14 22 200 170,270,300,450 80
200 190,225,300,305.350,425,500 250 210,280,350,356,360,375,450,650 250 220,275,300,350,375,450 300 230,325,350,450,457,500,560 350 260,400,500,508,550,600,620 450 330,400,600,660,800
100 125 150 200 250 300 350 400 500 600 800 > 800
500 500
521 533 533 300
500 380,400,800 500 420,800 600 500,550,800 600 500,625,680,770,800,900,1000 800 500,750,820,920,1000,1200 1 200 600 1.25×DN
500 500 520 600 700
320 380 450 550
DN
法兰和螺纹连接端的公称通径。 长度公差：DN15~DN40：2mm
DN50~DN300:mm DN350~DN400:mm
DN400以上水表的长度公差由用户与制造商协商确定。 对于长度为80mm或85mm的DN15水表，amim=bmim=7.5mm。
4.1.4 复式水表的连接
尺寸应符合表2的规定。 复式水表的总长度可以是固定的，也可以利用滑动管接头进行调节。在可调节情况下，在表2规定
的L公称值的基础上，水表总长度的最小可调节量不小于15mm。
至本部分出版之时，由于各种类型复式水表的高度差异很大，尚不可能使高度尺寸标准化，
3 GB/T 778.4—2018/ISO 4064-4:2014
表2 带法兰连接端的复式水表
单位为毫米
口径 DN* 50 65 80 100 125 150 200
L （优选） 300 300 350 350 350 500 500
L (可选）
W,,W2
270,432,560,600
220 240 260 350 350 400 400
650 300,432,630,700 360,610,750,800
850 610,1 000 1 160,1 200
法兰连接端的公称通径。
4.2 2同轴水表、插装式水表和可互换计量模块
注1：本条包含了水表口径和总尺寸的必要信息。附录A提供了2种水表集合管接头的结构图。 注2：随着同轴水表和集合管设计的发展，本条和附录A的内容将作相应修改。
4.2.1 水表口径和总尺寸
目前的水表的结构尺寸见图3和表3。 4.2.2 水表集合管接头的设计
水表的接头应设计成利用螺纹将水表连接到具有螺纹连接面的集合管上。应采用合适的密封件以保证入口接头与水表/集合管外部之间，或者水表/集合管连接接口处的入口和出口通道之间不发生泄漏。 4.2.3 同轴水表和插装式水表的尺寸 4.2.3.1 总则
同轴水表的尺寸可以用一个能容纳水表的圆柱体来说明，见图3。图中J和K分别表示能容纳水表的圆柱体的高度和直径。
4
