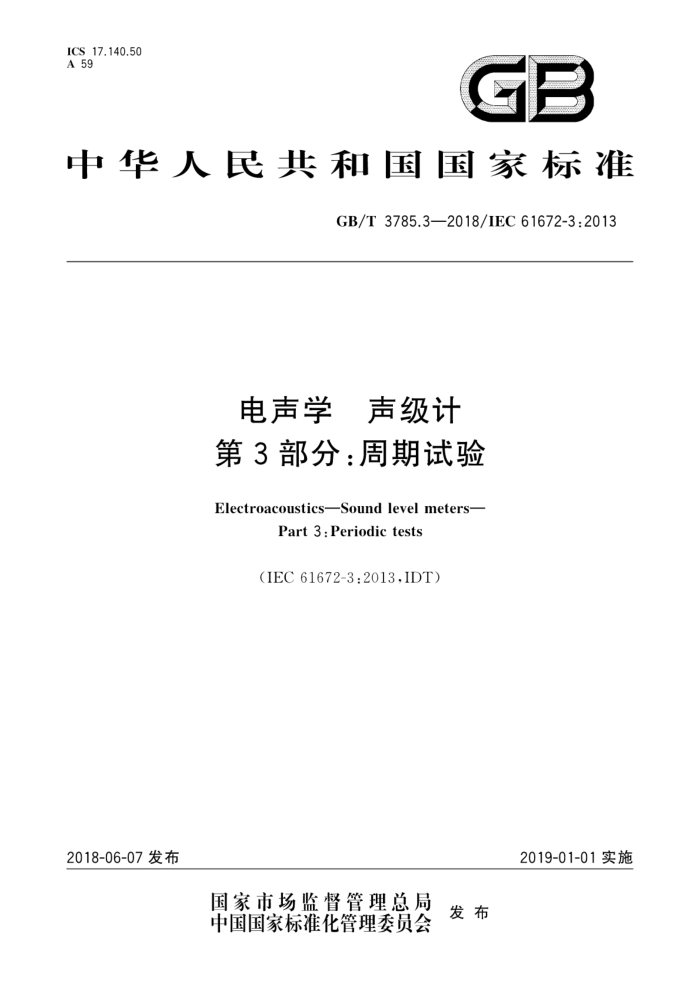

ICS 17.140.50 A 59
GB
中华人民共和国国家标准
GB/T3785.3—2018/IEC61672-3:2013
电声学 声级计第3部分：周期试验
ElectroacousticsSound levelmeters-
Part 3:Periodic tests
(IEC61672-3:2013,IDT)
2019-01-01实施
2018-06-07发布
国家市场监督管理总局 发布中国国家标准化管理委员会 GB/T3785.3—2018/IEC 61672-3:2013
目 次
前言
范围规范性引用文件提交试验符合性初始检查电源供电环境条件常规试验要求声校准器 10 校准检查频率处的示值· 11 自生噪声. 12 频率计权的声信号试验 13 频率计权的电信号试验 14 1kHz处的频率计权和时间计权 15 长期稳定性· 16 参考级范围的级线性 17 包括级范围控制的级线性： 18 猝发音响应 19 C计权峰值声级 20 过载指示
2
3
4
5
6
8
高声级稳定性 22 文件
21 GB/T3785.3—2018/IEC61672-3:2013
前言
GB/T3785《电声学 声级计》分为3个部分：
第1部分：规范；第2部分：型式评价试验；一第3部分：周期试验。
本部分为GB/T3785的第3部分本部分按照GB/T1.1一2009给出的规则起草。 本部分使用翻译法等同采用IEC61672-3：2013《电声学声级计第3部分：周期试验》。 与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T3785.1—2010 电声学 声级计第1部分：规范（IEC61672-1：2002IDT） GB/T3785.2—2010 电声学 声级计第2部分：型式评价试验（IEC61672-2：2003，IDT） GB/T15173—2010 电声学 声校准器（IEC60942：2003，IDT) GB/T17312—1998 声级计的无规人射和扩散场校准（eqvIEC61183：1994）
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中华人民共和国工业和信息化部提出。 本部分由全国电声学标准化技术委员会（SAC/TC23)归口。 本部分起草单位：中国计量科学研究院、衡阳衡仪电气有限公司、杭州爱华仪器有限公司、中国电子
科技集团公司第三研究所、国营四三八O厂嘉兴分厂、深圳市计量质量检测研究院。
本部分主要起草人：牛锋、刘湘衡、张绍栋、张伟、舒国华、张国庆、张旭东、白滢、许欢
II GB/T3785.3—2018/IEC61672-3:2013
电声学声级计第3部分：周期试验
1范围
GB/T3785的本部分规定了设计符合IEC61672-1中要求的1级和2级规范的时间计权声级计、 积分平均声级计和积分声级计的周期试验程序。其目的是保证所有实验室采用一致的方法进行周期试验。
注1：如无特殊说明，在本部分中所提及的IEC61672-1和IEC61672-2和IEC61672-3均为第2版。 注2：设计符合GB/T3785.1—2010规范的声级计的周期试验程序由IEC61672-3:2006给出，周期试验的目的是为了向用户证明，对于限定的一组关键试验和在进行试验的环境条件下，声级计
的性能满足IEC61672-1适用的规范。
本部分中试验的范围是慎重有意的限制到周期试验所必需的最小范围。 本部分适用于生产商宣称符合IEC61672-1第2版规范的声级计。本部分中周期试验也适用于其
型号已经或者还未由独立试验机构按照IEC61672-2第2版试验程序进行型式批准试验的声级计。
由于周期试验的范围有限，如果不能公开获得型式评价的证据，即便周期试验的结果符合IEC61672-3本版本的所有适用要求，也不能做出符合IEC61672-1规范的总结论。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
IEC60942电声学声校准器（Electroacoustics—Soundcalibrators） IEC61094-4测试传声器第4部分：工作标准传声器规范（Measurementmicrophones一Part4：
Specifications forworking standard microphones)
IEC61094-6测试传声器第6部分：用于测定频率响应的静电激励器法（Measurementmicro phones—Part 6:Electrostatic actuators for determination of frequency response)
IEC61183电声学声级计的无规人射和扩散场校准（Electroacoustics一Random-incidenceand diffuse-field calibration of sound level meters)
IEC61672-1电声学声级计第1部分：规范（Electroacoustics—Soundlevelmeters—Part1： Specifications)
IEC 61672-2 电声学 声级计第2部分：型式评价试验（Electroacoustices一Soundlevel meters—Part 2:Pattern evaluation tests)
IEC62585电声学测定声级计自由场响应修正值的方法（Electroacoustics一Methodstodeter- mine corrections to obtain the free-field response of a sound level meter)
ISO/IECGuide98-3测量不确定度第3部分：测量不确定度表述指南（GUM：1995） [Uncertainty of measurementPart 3:Guide to the expression of uncertainty in measurement(GUM: 1995)
ISO/IECGuide99国际计量学词汇基本基础通用概念和相关术语[Internationalvocabularyof metrology—Basic and general concepts and associated terms(VIM)]
1 GB/T3785.3—2018/IEC61672-3:2013
3提交试验
3.1为了进行周期试验，声级计应配有相应声级计型号和版本的使用说明书。如果可用的使用说明书没有随声级计一起提交，实验室也没有适用的，也不能在声级计制造商或者供应商的网页上得到相关的信息，则周期试验不应进行 3.2使用说明书的来源应在周期试验的文档中描述 3.3周期试验所必需的声级计的所有组件和附件，应在提交试验时随声级计一起提供。如果实验室有要求，也应提供使用说明书中规定的用来插入等同于从传声器输出信号的电信号的装置。 3.4本部分描述的周期试验要求声级计按IEC61672-1要求进行标识才能进行，或者声级计有证据表明声级计原来是这样标识的也可进行。在声级计上应能看见序号和型号标识。 3.5进行周期试验所要求的资料应是适用的，而且实验室要记录和保存资料的来源。资料应包括 IEC61672和IEC62585中要求的所有相关信息。 3.6声校准器应是适用的。如果用户要求或者实验室要求，声校准器应随声级计一起提供，否则应由试验实验室提供。如果合适的声校准器由用户提供，实验室应用其来测定声级计的声灵敏度
4符合性
4.1当下面的准则都满足时，性能规范的符合性通过认证：1)试验结果与设计目标的偏差不超过相应的接受限；2)相应的测量不确定度在相同的95%的包含概率下不超过IEC61672-1中给出的相应最大允许测量不确定度。
IEC61672-1中给出了用这些准则评估符合性的范例。 4.2进行周期试验的实验室应按照ISO/IECGuide98-3的程序确定与所有测量关联的不确定度。计量术语按ISO/IECGuide99定义。实际测量不确定度应按包含概率95%计算。实际试验中测量不确定度计算应至少考虑以下分量，其他的不确定度分量在第7章、第12章和第13章中说明：
一用于试验的各台仪器和设备的校准所带来的不确定度，包括声校准器及任何自由场装置；一环境影响或修正引人的不确定度；一可能存在所用信号的小误差引入的不确定度；一测量结果重复性附加影响引入的不确定度，当实验室只需要进行单次测量时，实验室应评估随
机效应对总不确定度的贡献，这样的评估可以从之前类似的声级计的数次试验结果的评估得到；被测声级计显示器分辨率引入的不确定度，对以0.1dB的分辨率指示信号级的数字式显示器，不确定度分量应取半区间为0.05dB的矩形分布；自由场试验设施中安装声级计的装置引人的不确定度；
-
一实际测试自由场和理想自由声场之间差异引人的不确定度；一测量数据修正引人的不确定度
4.3如果进行试验的实验室的实际测量不确定度超过了相应的最大允许不确定度，试验结果就不能给出周期试验符合本部分的评价。 4.4不包括制造商的自由场或无规入射修正数据引人的不确定度的情况下，实验室的实际不确定度不应超过1EC61672-1中规定的最大允许不确定度。当包括制造商修正数据的不确定度的实际测量不确定度可能超过规定的最大充许不确定度，而这仅仅是由于制造商的修正数据的不确定度在实验室不确定度估算中占重要比例时，试验可以继续进行，但是周期试验的文件中应包括试验结果不符合 IEC61672-1原因的说明。
2
