ICS 17.220.20 N 22
GB

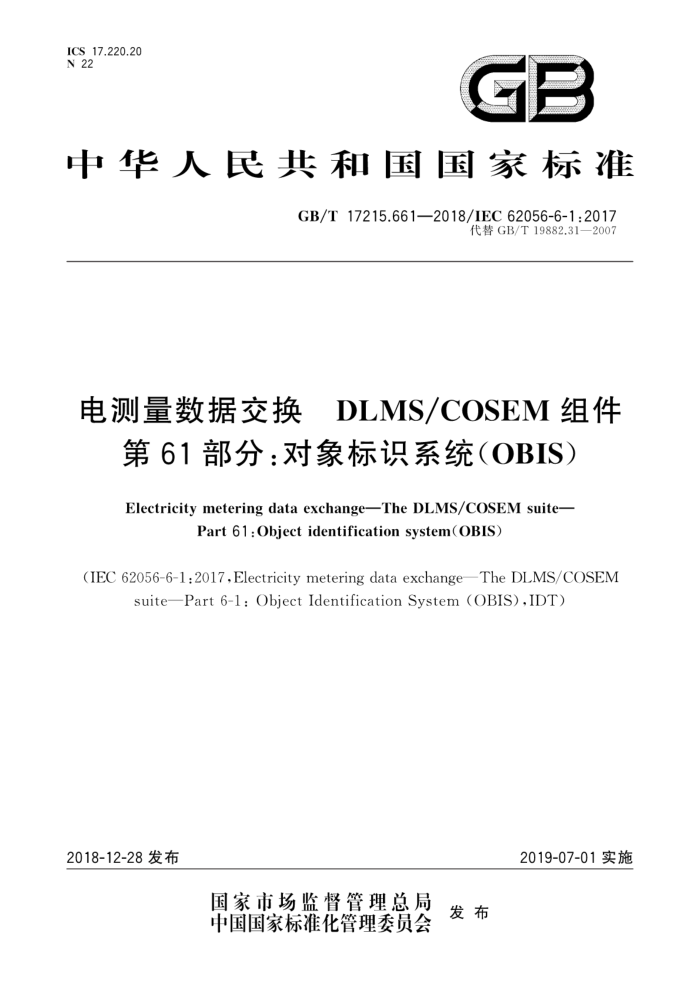

中华人民共和国国家标准
GB/T17215.661—2018/IEC62056-6-1:2017
代替GB/T19882.31—2007
电测量数据交换 DLMS/COSEM 组件
第61部分：对象标识系统（OBIS)
Electricity metering data exchange-The DLMS/COSEM suite-
Part61:Objectidentificationsystem(OBIS)
(IEC 62056-6-1:2017,Electricity metering data exchange—The DLMS/COSEM
suitePart 6-l: Object Identification System (OBIS),IDT)
2019-07-01实施
2018-12-28发布
国家市场监督管理总局 发布
中国国家标准化管理委员会 中华人民共和国
国家标准
电测量数据交换 英DLMS/COSEM组件
第61部分：对象标识系统（OBIS） GB/T17215.661—2018/IEC 62056-6-1:2017
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029) 北京市西城区三里河北街16号（100045）
网址：www.spc.org.cn 服务热线：400-168-0010 2019年1月第一版
*
书号：155066·1-62008
版权专有 侵权必究 GB/T17215.661—2018/IEC62056-6-1:2017
目 次
前言引言
m
范围规范性引用文件术语和定义及略缩语 3.1 术语和定义 3.2 缩略语 OBIS代码结构 4.1 数值组及用法 4.2 制造商特定代码 4.3 保留范围 4.4 制造商、公用事业、企业联盟和国家特定代码规则概述 4.5 标准对象代码数值组定义概述
2
3
+
5
5.1 数值组A 5.2 数值组B 5.3 数值组C 5.4 数值组D 5.5 数值组E 5.6 数值组F 抽象对象（A=0）
6
6.1 通用和服务项对象（抽象的） 6.2 错误寄存器、报警寄存器/过滤器/描述符对象（抽象的） 6.3 列表对象（抽象的）.. 6.4 寄存器表对象（抽象的） 6.5 数据曲线对象（抽象的）… 电的（A=1) 7.1 数值组C代码（电的) 7.2 数值组D代码（电的）... 7.3 数值组E代码（电的）： 7.4 数值组F代码（电的） 7.5 OBIS代码（电的）其他媒质（数值组A=F)
13
15 15 17
7
26 27
8
32
8.1 概述· 8.2 数值组C代码（其他媒质）. 8.3 数值组D代码（其他媒质）·
32 32 32 GB/T17215.661—2018/IEC62056-6-1:2017
8.4 数值组E代码（其他媒质）： 8.5 数值组F代码其他媒质）..
32 32 33 35 36 38
.................
附录A（规范性附录） 代码的表达· 附录B（资料性附录） 与IEC62056-6-1：2015的主要技术变化
.-
.
附录NA（资料性附录） 与各版本的主要技术变化参考文献…
II GB/T17215.661—2018/IEC62056-6-1:2017
前言
GB/T17215交流电测量设备”分为若于部分，GB/T17215.6《DLMS/COSEM组件 ：电测量数据
交换》分为以下几个部分：
-第10部分：智能测量标准化框架；一第11部分：DLMS/COSEM通信配置标准模板；
第31部分：基于双绞线载波信号的局域网使用；第46部分：使用HDLC协议的数据链路层；第47部分：基于IP网络DLMS/COSEM传输层；第53部分：DLMS/COSEM应用层；第61部分：对象标识系统（OBIS）；第62部分：COSEM接口类：第73部分：局域和社区网络的有线和无线M-Bus通信配置；第76部分：基于HDLC的面向连接三层通信配置；第91部分：使用WEB服务经CAS访问COSEM服务器的通信配置；第97部分：基于TCP-UDP/IP网络的通信配置
-
本部分为GB/T17215.6的第61部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T19882.31一2007《自动抄表系统第3-1部分：应用层数据交换协议 对象标识
系统》，与GB/T19882.31一2007相比主要技术变化参见附录NA。
本部分使用翻译法等同采用IEC62056-6-1：2017《电测量数据交换DLMS/COSEM组件 ：第6-1部分：对象标识系统（OBIS）》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T17215.662—2018电测量数据交换 DLMS/COSEM组件 ：第62部分：COSEM接口类（IEC62056-6-2:2017,IDT）。 GB/T19897.1—2005 自动抄表系统低层通信协议 第1部分：直接本地数据交换 (IEC62056-21:2002,MOD)。
本部分做了以下编辑性修改：
标准名称由第6-1部分改为第61部分；增加了资料性附录NA说明与各版本的主要技术变化
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中国机械工业联合会提出。 本部分由全国电工仪器仪表标准化技术委员会（SAC/TC104)归口。 本部分起草的单位：哈尔滨电工仪表研究所有限公司、广东东方电讯科技有限公司、杭州海兴电力
科技股份有限公司、深圳市科陆电子科技股份有限公司、烟台东方威思顿电气有限公司、深圳市航天泰瑞捷电子有限公司、宁波三星医疗电气股份有限公司、杭州西力智能科技股份有限公司、华立科技股份有限、深圳友讯达科技股份有限公司、国网江西省电力有限公司电力科学研究院、黑龙江省电工仪器仪表工程技术研究中心有限公司、青岛鼎信通讯股份有限公司、浙江晨泰科技股份有限公司。
本部分主要起草人：肖伟峰、关文举、姚青、刘建辉、胡春华、李相清、陈杰、沈学良、胡珊妹、姜滨、
陈闻新、崔涛、黄洋界、刁瑞朋、黄以钢、吕金、郭闯、秦国鑫。
本部分所代替标准的历次版本发布情况为：
GB/T19882.31—2007。
II GB/T17215.661—2018/IEC62056-6-1:2017
引言
IEC62056-6-1第三版由IECTC13WG14工作组与作出重大贡献DLMS用户协会的D型联合会编制。
这个版本与DLMSUA的蓝皮书12.2版接轨。本版规定了与新的应用相关的新OBIS代码，并包括一些编辑上的改进。
数据标识竞争中的电力市场对与电能使用有关的及时信息的需求量与日俱增，近期的技术发展使我们能够
制造智能型静止式测量设备，这些设备能够捕获、处理这类信息，并能与所有相关设备进行通信。
为了进一步分析这些信息，达到进行计费、负荷管理、用户管理和合同管理的目的，有必要对所有通过本地或远方数据交换进行人工或自动采集的数据项采取与制造商无关的方法进行唯一标识。标识码的定义基于DIN43863-3：1997，电仪表第3部分：作为电仪表附加设备的费率测量装置EDIS能量数据标识系统
IEC62056-61，对象标识系统（OBIS)的定义首次发布于2002年，GB/T19882.31一2007等同采用了IEC62056-61：2002。第二版发布于2006年。
在2013年，被重新编排为IEC62056-6-1：2013。 在2015年，被修改为IEC62056-6-1：2015。 在2017年，被修改为IEC62056-6-1：2017。 智能仪表的快速发展要求仪表数据交换标准更加频繁的修改 GB/T17215.661一2018指定了连接到新应用的新的OBIS代码并包括一些编辑方面的改进。 GB/T17215.661—2018将连同GB/T17215.653—2018和GB/T17215.662—2018—起发布。 GB/T17215.661应连同GB/T17215.653和GB/T17215.662一起阅读。 IEC62056-X-Y系列标准对应转换国标GB/T17215.6XY系列。
IV GB/T17215.661—2018/IEC 62056-6-1:2017
电测量数据交换DLMS/COSEM组件
第61部分：对象标识系统（OBIS）
1范围
GB/T17215.6的本部分规定了对象标识系统（OBIS)的总体结构并将测量设备中的所有常用数据
项映射到其标识代码，
OBIS为测量设备中的所有数据都提供唯一的标识符，不仅包括测量值，而且还包括仪表设备的配置或获取测量设备运行状态的抽象数据。本部分定义的ID代码用作标识于：
一接口类的各种实例或对象的逻辑名，其定义参见GB/T17215.662；一通过通信线传输的数据；
测量设备显示的数据（参见附录A中A.2）。 本部分适用于各种类型的测量设备，例如：全集成化电表、模块化仪表、费率附件、数据集中器等。 为了覆盖其他非电能的测量设备，组合式测量设备测量多种能量类型或者具有多个物理测量通道
为此引入媒质和通道的概念。
注：在EN13757-1：2014中为测量设备定义了一些非电的数据标识符：热分配表、热能表、气表、冷水表和热水表。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17215.101一2010电测量抄表、费率和负荷控制的数据交换术语第1部分：与使用
DLMS/COSEM的测量设备交换数据相关的术语（IECTR62051-1：2004，IDT）
GB/T17215.323一2008交流电测量设备特殊要求第23部分：静止式无功电能表（2级和 3级)(IEC62053-23:2003,IDT)
GB/Z18039.7一2011电磁兼容环境公用供电系统中的电压暂降、短时中断及其测量统计结果(IECTR61000-2-8:2002,IDT)
IECTR62051：1999电测量术语(Electricitymetering—Glossaryofterms) IEC62056-6-2：2017电测量数据交换DLMS/COSEM组件第62部分：COSEM接口类（Elec-
tricity metering data exchange—The DLMS/COSEM suite—Part 6-2:COSEM interface classes)
IEC62056-21：2002电测量数据交换抄表、费率和负荷控制的数据交换第21部分：直接本地数据交换(Electricitymeteringdata exchangeformeterreading，tariff and load control—Part 21:Direct local data exchange)
3术语和定义及略缩语
3.1术语和定义
GB/T17215.101一2010及IECTR62051：1999界定的术语和定义适用于本文件。 ISO和IEC维护用于标准化的术语数据库，地址如下：
IEC术语库：http：//www.electropedia.org/；
1 GB/T17215.661—2018/IEC62056-6-1:2017
ISO术语库：http：//www.iso.org/obp。
3.2 缩略语
下列缩略语适用于本文件。 COSEM：能源计量配套规范（CompanionSpecificationforEnergyMetering）； COSEMobject：COSEM接口类的实例（AninstanceofaCOSEMinterfaceclass）； DLMS：设备语言报文规范（DeviceLanguageMessageSepcification）； DLMSUA：DLMS用户协会(DLMSUserAssociation）； GSM：全球移动通信系统（GlobalSystemforMobileCommunications）； IC：接类（InterfaceClass）； IEC：国际电工委员会（InternationalElectrotechnicalCommission）； ISO：国际标准化组织（InternationalOrganizationforStandardization）； OBIS：对象标识系统（OBjectIdentificationSystem）； VZ：计费周期计数器（Billingperiodcounter）。
OBIS代码结构
4
4.1 数值组及用法
OBIS代码标识出用于能量测量设备的数据项，采用一种使用6个数值组A～F的分级结构，见表1。
表1 OBIS代码结构
数值组 A
数值组的用法
标识出测量相关的媒质（能量类型）。非媒质相关的信息按抽象数据处理通常标识出测量通道号，例如具有多个输人的用于测量相同或不同类型（以数据集中器为例，记录单元）能量的测量设备输入的编号。不同来源的数据因此可以被标识。 它也可以标识通信信道，并且在某些情况下，它可以标识其他元素，本数值组的定义是独立于数值组A的标识出连接到信息源所涉及的抽象或物理数据项，例如：电流，电压，功率，容量，温度。其定义依赖于在
B
c 数值组A中的值，
进一步的处理、分类和存储方法由数值组D,E和F定义对于抽象数据，数值组D～F为数值组A～C标识的数值提供了进一步的数据分类
D 标识出类型，或由数值组A和C的值标识的遵循各种特定算法的物理量的处理结果。该算法可以提供能
量和需量的量值以及其他物理量标识出由数值组A～D的值所标识的量值的进一步处理或分类标识出数据的按照不同计费周期的历史值，由数值组A～E的值来识别。假如与此无关，则该数值组可用于进一步的分类
E
F
4.2 制造商特定代码
在数值组B～F中的任意一个数值组中，下述范围可用作制造商特定用途：
2
