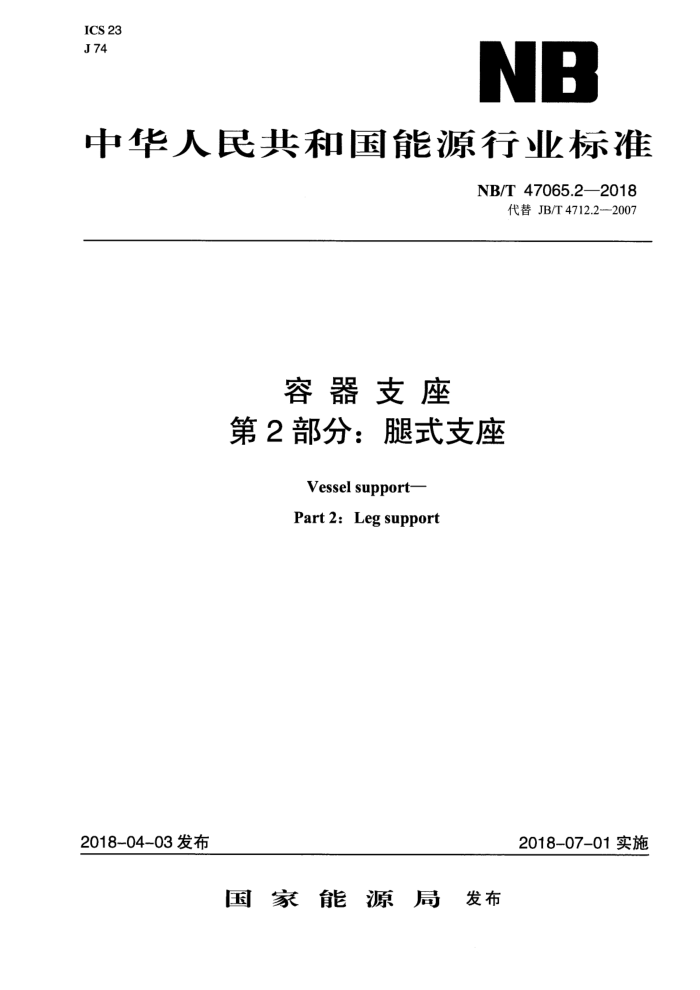

ICS 23 J74
NB
中华人民共和国能源行业标准
NB/T47065.2—2018
代替JB/T4712.2-2007
容器支座第2部分：腿式支座
Vessel support- Part 2: Leg support
2018-04-03发布
2018-07-01实施
国家能源局发布 NB/T 47065.2—2018
前言
NB/T47065一2018《容器支座》分为以下5个部分：
第1部分：鞍式支座（NB/T47065.1一2018）； —第2部分：腿式支座（NB/T47065.2—2018）； —第3部分：耳式支座（NB/T47065.3一2018）； —第4部分：支承式支座（NB/T47065.4一2018）；第5部分：刚性环支座（NB/T47065.5—2018）。 本部分是NB/T47065一2018的第2部分：腿式支座。 本部分按GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本部分代替JB/T4712.2—2007《容器支座第2部分：腿式支座》，与JB/T4712.2—2007相
-
比，主要技术变化如下：
对引用文件进行了更新； -对腿式支座的适用范围及壳体最大切线距、规格、材料和制造技术要求进行了增减及修订；
一一增加了“设计”章节，给出了设计温度、腐蚀裕量、材料、许用应力、工况及载荷组合的
要求；修改了其他相关技术要求；将附录A（资料性附录）腿式支座计算方法参照GB/T50761《石油化工钢制设备抗震设计规范》进行了修订。
本部分由全国锅炉压力容器标准化技术委员会（SAC/TC262）提出并归口。 本标准由全国锅炉压力容器标准化技术委员会设计分会组织起草。 本部分起草单位：中国石化集团洛阳工程有限公司、洛阳卓达石化设备有限公司。 本部分主要起草人：赵建新、胡庆均、许超洋、李占国。 本部分由全国锅炉压力容器标准化技术委员会（SAC/TC262）负责解释。 本部分所代替标准的历次版本发布情况为：
JB/T4712—1992; JB/T4712.2—2007。
50 NB/T47065.2—2018
容器支座 第2部分：腿式支座
1范围 1.1本部分规定了钢制立式容器（以下简称“容器”）腿式支座（以下简称“支腿”）的结构型式，系列参数尺寸、允许载荷、材料、制造技术要求及选用方法。 1.2本部分适用于直接安装在刚性地基上，公称直径为DN300mm～DN2000mm的容器。 1.3本部分不适用于有脉动疲劳失效的场合。 1.4本部分未考虑外部管线或其他设备所产生的附加弯矩。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 700 GB/T 706 GB/T 985.1 GB/T 1591 GB/T1804—2000 GB/T 8162 GB/T 50761 NB/T47015 NB/T47018 YB/T 3301
碳素结构钢热轧型钢气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口低合金高强度结构钢般公差未注公差的线性和角度尺寸的公差结构用无缝钢管石油化工钢制设备抗震设计规范压力容器焊接规程承压设备用焊接材料订货技术条件焊接H型钢
3符号说明
A——垫板宽度，mm; Ax—垫板长度，mm B-—支柱底板边长，mm; D地脚螺栓孔中心圆参数，mm； Db—地脚螺栓孔中心圆直径（见图1），mm; DN-壳体公称直径，mm H-容器总高度（见图1），mm； Ho—-支承高度（见图1），mm; Homax最大支承高度，mm; Hi一支柱底板下表面至支柱顶端距离（见图2），mm； KL-载荷组合系数，取1.25； L壳体切线距（见图1），mm；
51 NB/T47065.2—2018
Lo-支柱地脚螺栓孔孔距，mm; LH支柱长度，mm； Lmax壳体最大切线距，mm； Qo——单根支腿所允许的最大载荷（在Homax高度下），kN； R（Rro.2、Ril.o）——材料在设计温度下的屈服强度（或0.2%、1.0%非比例延伸强度），MPa; W_ -H型钢支柱高度或宽度，mm； b 角钢边长，mm； do 钢管支柱外径，mm； db- -地脚螺栓孔孔径，mm； hf 焊缝长度，mm； 1- 盖板边长，mm； 1- 盖板边长，mm； l2- 盖板宽度，mm； ns 确定材料许用应力的安全系数，ns≥1.5； qo 设计基本风压值，Pa；
支腿设计温度，℃；
t-
t1- -H型钢支柱腹板厚度，mm； t2 H型钢支柱翼板厚度，mm； 81 角钢厚度，mm； 82 钢管厚度，mm； Sa 垫板厚度，mm； Ob - 底板厚度，mm； de- 支腿连接处的圆筒有效厚度，mm； Omin 支腿连接处的圆筒不设置垫板所需的最小厚度，mm； dn 容器名义厚度，mm； [o]' 支腿设计温度下其材料的许用应力，MPa； [o]h -地脚螺栓设计温度下其材料的许用拉应力，MPa； [t]- 支腿设计温度下其焊缝的许用剪切应力，MPa； [t]h 地脚螺栓设计温度下其材料的许用剪切应力，MPa。 型式特征
4:
腿式支座的型式特征见表1。
52 NB/T 47065.2--2018
表1 型式特征
支座号 垫板
型 式
适用容器公称直径DN/mm
支座尺寸
无有无有无有
AN A BN B CN c
角钢支柱
见表2、图2、图3
300~1300
1~6
钢管支柱
600~1600
见表3、图4、图5
1~6
H型钢支柱
见表4、图6、图7
1000~2000
1~6
系列参数及尺寸容器结构简图及支腿布置见图1。 AN型、A型腿式支座的结构尺寸按图2、图3和表2的规定。 BN型、B型腿式支座的结构尺寸按图4、图5和表3的规定。 CN型、C型腿式支座的结构尺寸按图6、图7和表4的规定。
5
53 NB/T47065.2—2018
1
CN、C型
BN、B型
AN、A型
120°
120°
120°
120°
DN300DN700
DN600DN700
4
DN1000~DN2000
DN800~DN1300
DN800~DN1600
图1 支腿布置
