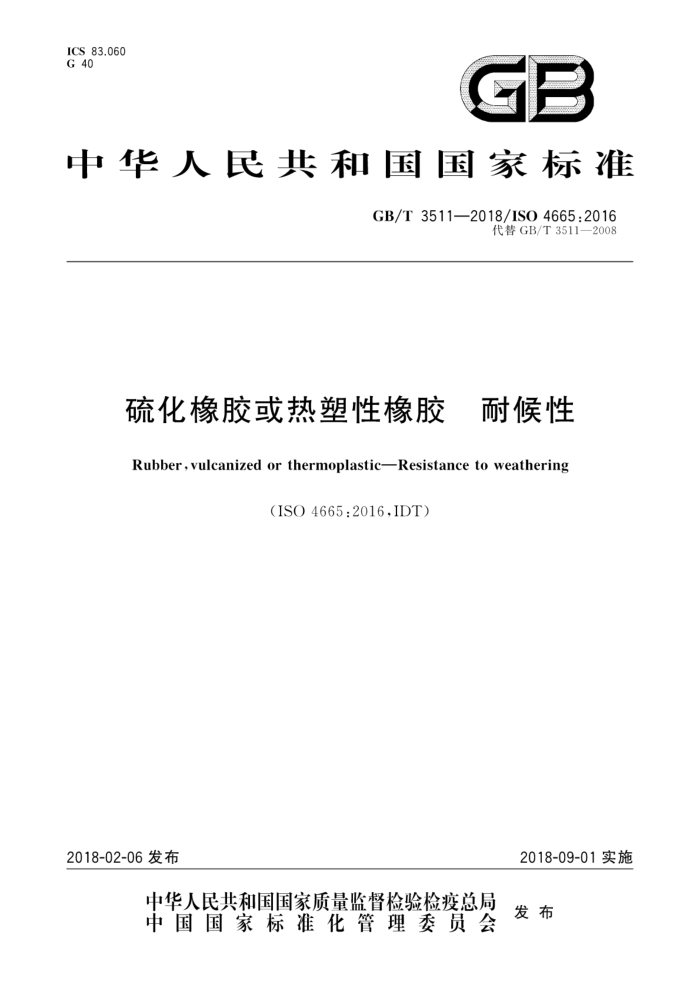

ICS 83.060 G 40
GB
中华人民共和国国家标准
GB/T3511—2018/ISO4665:2016
代替GB/T3511—2008
硫化橡胶或热塑性橡胶 耐候性
Rubber, vulcanized or thermoplastic-Resistance to weathering
(ISO4665:2016,IDT)
2018-09-01实施
2018-02-06发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T3511—2018/ISO4665:2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T3511一2008《硫化橡胶或热塑性橡胶耐候性》，与GB/T3511一2008相比，主
要的技术变化如下：
修改了“比对物”的术语和定义（见3.1，2008年版3.1）；增加了“推荐在暴露试验中采用1种或多种附录A所述的气候老化参照材料作为比对物”的条款（见第5章、第6章）；增加了规范性引用文件"ISO18314-1分析比色法第1部分：实用颜色测定”（见第2章）；增加了附录A；将2008年版的附录A调整为附录B；附录B中增加了“压缩变形”测试项目；增加了“参考文献”；删除了规范性引用文件GB/T11186.1、GB/T11186.2和GB/T11186.3”（见第2章，见2008年版第2章）。
本标准使用翻译法等同采用ISO4665：2016《硫化橡胶或热塑性橡胶耐候性》。 与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T250—2008纺织品色牢度试验评定变色用灰色样卡（ISO105-A02：1993，IDT)； GB/T2941一2006橡胶物理试验方法试样制备和调节通用程序（ISO23529：2004，IDT）； GB/T7762—2014 硫化橡胶或热塑性橡胶 交耐臭氧龟裂 静态拉伸试验（ISO1431-1： 2004,NEQ); GB/T13642—2015 硫化橡胶或热塑性橡胶 耐臭氧龟裂 动态拉伸试验（ISO1431-1： 2004,NEQ); GB/T16422.1—2006 塑料 实验室光源暴露试验方法 第1部分：总则（ISO4892-1：1999， IDT) ; GB/T16422.2—2014 塑料 实验室光源暴露试验方法 第2部分：氙弧灯（ISO4892-2： 2006,IDT); GB/T16422.3—2014 塑料 实验室光源暴露试验方法 第3部分：荧光紫外灯（ISO4892 3:2006,IDT); GB/T16422.4—2014 塑料 实验室光源暴露试验方法 第4部分：开放式碳弧灯 (ISO 4892-4:2004,IDT)。
本标准由中国石油和化学工业联合会提出。 本标准由全国橡胶与橡胶制品标准化技术委员会（SAC/TC35)归口。 本标准起草单位：西北橡胶塑料研究设计院有限公司、风神轮胎股份有限公司、广州合成材料研究
院有限公司、抚顺伊科思新材料有限公司、江苏明珠试验机械有限公司。
本标准主要起草人：朱伟、黄蕾、任绍文、麻天成、刘晓丹、谢宇芳、林庆菊、王龙庆、包达飞本标准所代替标准的历次版本发布情况为：
GB/T12831—1991; GB/T14835—1993; -GB/T16996—1997; -GB/T3511—2001,GB/T3511—2008。
1 GB/T 3511—2018/IS0 4665:2016
引言
多种不同的暴露方法可用于获得有关环境因素（例如：光、热和水)对于橡胶的影响作用。每种方法都有其特殊的用途和关系。作为说明和指引，自然暴露和人工气候的试验方法可依据ISO877-1和 ISO4892-1。耐臭氧龟裂暴露试验方法可依据ISO1431-1。有关塑料材料气候暴露试验的标准方法基本上适用于橡胶材料，因此本标准的仪器设备和程序涉及塑料有关的国家标准
测定性能变化的程序最好是采用相同的暴露条件，结果的表示采用相同的方法。相关的程序在本标准中有详细的规定。
气候暴露会改变材料的性能，特别是在材料的表面。用于测定性能变化的方法应在考虑了例如材料使用中重要的性能和这些性能下降可能集中在表面的情况后进行选择。选择的方法应能够保证在实际应用中重要的性能变化的测试在充分精确的范围内，使得相应的性能变化获得有意义的判断依据
Ⅱ GB/T3511—2018/ISO4665:2016
硫化橡胶或热塑性橡胶耐候性
警示一一使用本标准的人员应熟悉正规实验室的操作规程。本标准并未指出所有可能的安全问题。使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件
注意一一本标准某些步骤中可能涉及使用的或生成的物质或产生的废弃物，对当地环境造成危害
试验后应按照相应文件进行安全处理和处置
1范围
本标准规定了硫化橡胶或热塑性橡胶暴露于自然或人工气候后，测定其颜色、外观和物理性能变化的试验方法
本标准适用于硫化橡胶和热塑性橡胶耐候性的测定
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
ISO105-A02纺织品色牢度试验A02部分：评定变色用灰色样卡（Textiles一Testsforcolour fastness—Part Ao2:Grey scale for assessing change in colour)
ISO877-1：2009塑料太阳辐射暴露试验方法第1部分：总则（Plastics一Methodsofexposure to solar radiationPart 1:General guidance)
ISO877-2：2009塑料太阳辐射暴露试验方法第2部分：直接气候老化和玻璃过滤后日光气候老化(Plastics—Methods of exposure to solarradiation—Part 2:Directweathering and exposurebe hind window glass)
ISO877-3：2009塑料太阳辐射暴露试验方法第3部分：聚光强化自然气候（Plastics Methods of exposure to solar radiationPart 3:Intensified weathering using concentrated solar radia tion)
ISO1431-1硫化橡胶或热塑性橡胶耐臭氧龟裂第1部分：静态与动态拉伸试验（Rubber， vulcanized or thermoplasticResistance to ozone crackingPart l:Static and dynamic strain testing)
ISO4892-1塑料实验室光源暴露试验方法第1部分：总则（Plastics一Methodsof exposure to laboratory light sources—Part l:General guidance)
ISO4892-2塑料实验室光源暴露试验方法第2部分：氙弧灯（Plastics—Methodsofexposure to laboratory light sources—Part 2:Xenon-arc lamps)
ISO4892-3塑料实验室光源暴露试验方法第3部分：荧光紫外灯（Plastics一Methodsofex posure to laboratory light sources—Part 3:Fluorescent UV lamps)
ISO4892-4塑料实验室光源暴露试验方法第4部分：开放式碳弧灯（Plastics一Methodsof exposure to laboratory light sources—Part 4:Open-flame carbon-arc lamps)
ISO18314-1分析比色法第1部分：实用颜色测定（AnalyticalColorimetry一Part1：Practical Colour Measurement)
ISO23529橡胶物理试验方法试样制备和调节通用程序（Rubber一Generalproceduresforpre paring and conditioning test pieces for physical test methods)
1 GB/T3511—2018/ISO4665:2016
3术语和定义
ISO877和ISO4892界定的及下列术语和定义适用于本文件。
3.1
比对物 control 与被测试材料同时进行暴露试验以进行比较的材料注：比对物可以是与被测试材料具有类似或相关成分的材料，或是在给定的暴露条件下已知其特性的材料。
3.2
留样 filetestpiece 一部分被测试材料被贮藏在稳定的条件下，目的是用于暴露后的试样与原始试样之间性能变化的
比较。 3.3
遮盖面maskedarea 进行暴露试验的样品其中的一部分被遮盖以避免受到光暴露的影响。
3.4
气候老化参照材料 weatheringreferencematerial 参照材料耐气候老化的特性已有详尽的数据，并且当其暴露于相同的环境中时具有重现性。
3.5
暴露阶段 exposurestage 测定性能变化之间的暴露间隔，可用时间或者辐射暴露量来表示。
4原理
试样暴露于自然或人工气候后，测定其颜色、外观和物理性能的变化
5直接大气暴露、玻璃过滤日光大气暴露和Fresnel镜反射日光强化大气暴露
暴露试验按ISO877规定的相应方法进行，包括以下增加和更改的内容：对于拉伸应变试验，准备好试样并在应变的状态下按ISO1431-1的规定进行试验推荐在暴露试验中采用1种或多种附录A所述的气候老化参照材料作为比对物，材料的选择取决
于被测橡胶的配方类型。各种气候对这些材料的自然老化的影响可参见参考文献中[1]和[2]。
试样的环境调节按ISO23529的规定进行。
6实验室光源暴露
人工气候老化暴露试验按ISO4892-1、ISO4892-2、ISO4892-3或ISO4892-4的规定进行，包括以下增加或更改的内容：
对于拉伸应变试验，准备好试样并在应变的状态下按ISO1431-1的规定进行试验推荐在暴露试验中采用1种或多种附录A所述的气候老化参照材料作为比对物，材料的选择取决
于被测橡胶的配方类型。各种气候对这些材料的自然老化的影响可参见参考文献中的[1和[2]。
试样的环境调节按ISO23529的规定进行，注1：ISO4892-1中规定的塑料气候暴露试验总则适用于橡胶注2：一般不推荐使用日光型碳弧灯，因为日光型碳弧灯的光谱能量分布不能代表太阳光
2 GB/T3511—2018/ISO4665:2016
7颜色的变化
7.1 仪器
7.1.1 测定颜色的仪器
用于测定颜色或颜色变化的仪器应符合ISO18314-1的规定。 7.1.2 目测评定的仪器
使用符合ISO105-A02规定的灰色标卡。
7.2 试样
用于测定颜色变化的试样应采用任何允许的方式以保证试样表面足够平整。 注：通常用于测定物理性能变化的试样也可进行试样颜色变化的测定。
7.3程序 7.3.1概述
选用测定颜色的仪器或者灰色标卡来评定颜色的变化需得到相关各方的同意。
7.3.2仪器测定
按ISO18314-1的规定在每个暴露阶段分别测定试样暴露前和暴露后的颜色。如果需要，可同时测定留样或者遮盖面的颜色 7.3.3 目测评定
在每个暴露阶段，按ISO105-A02的规定将暴露后的试样与未进行暴露试验的留样颜色变化级别与灰色标卡进行比较，如果需要，可使用遮盖面。
其他外观性能的变化
8
在每个暴露阶段检查试样外观的变化，如果适合，可按相关国家标准的规定进行。例如某些可用于评价外观变化的参数参见附录B。
臭氧老化龟裂的评定应按ISO1431-1的规定进行。 注：暴露于户外的橡胶试样其龟裂或开裂是由光老化及臭氧的作用引起的。龟裂和开裂的差异不明显，特别是对
于浅色的橡胶。太阳光引起的开裂的特点在于裂纹较浅，并且其通常与应变无关。然而，当应变超过临界值就会出现臭氧引发的龟裂。鉴于此处存在的不确定性，有必要将暴露于户外的未拉伸试样与暴露于户外的拉伸试样进行比较。
9物理性能的变化
9.1概述
物理性能的测试按材料相关的国家标准规定进行，也可按相关各方同意的方法进行。部分适用的性能参见附录B。
3 GB/T3511—2018/ISO4665:2016
9.2 2 仪器
不同测试项目选定的测试仪器应符合相关国家标准的规定。 9.3试样
试样应符合所选测试性能相关国家标准的规定试样可以从材料的暴露试片上直接裁取。此种情况下，试样的裁取部位应距离固定材料的夹具或
者不用于模拟材料在实际使用中暴露状态的支架不少于20mm。在试样制备过程中，无论如何不允许将任何材料从暴露面上移除。 9.4程序
将试样进行环境调节，然后按相关国家标准的规定进行性能测试。分别测定未暴露试样的原始物理性能和每个暴露阶段暴露老化后试样的物理性能。如果需要，可同时测定留样或者遮盖面的性能
对选用的比对物试样进行重复试验注：对于某些测试，试验结果取决于试样的暴露面。例如：弯曲疲劳试验，其结果取决于是暴露表面还是未暴露表
面受到拉伸力的作用。
10 结果表示
10.1 颜色的变化 10.1.1 仪器测量法
颜色变化的测定按ISO18314-1的规定进行。 10.1.2 目测法
将暴露后的试样和未暴露留样的颜色变化与灰色样卡进行比较后评定等级。如果变化等级介于灰色样卡的某两个级别的中间，则可定为中间级别。例如：3级～4级表示变色评级大于3级但小于4级。
同时用以下的术语来记录颜色变化的特征：色调
蓝色变深或蓝色变浅绿色变深或绿色变浅红色变深或红色变浅黄色变深或黄色变浅变模糊变鲜艳变明亮变暗淡
色纯度
亮度
典型的目测颜色变化报告，例如“黄色变深，色纯度变模糊，亮度变明亮，灰卡评级2级～3级。” 10.2其他外观性能的变化
对于定量的方法，可按式（1)计算性能的变化：
C=P-P
....(1)
式中： c N
性能变化值；
