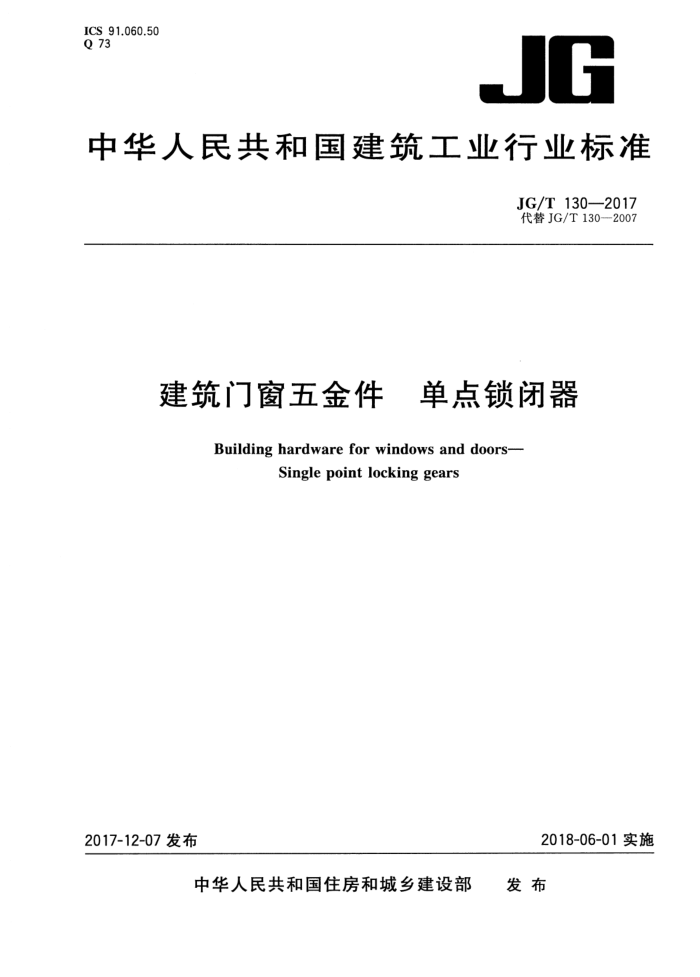

ICS91.060.50 Q 73
JG
中华人民共和国建筑工业行业标准
JG/T1302017 代替JG/T130---2007
建筑门窗五金件 单点锁闭器
Building hardwarefor windows and doors-
Single point locking gears
2018-06-01实施
2017-12-07发布
发布
中华人民共和国住房和城乡建设部 JG/T130—2017
目次
前言引言 1 范围 2 规范性引用文件 3
1l
分类和标记 4 要求
.
试验方法 6 检验规则标志、包装、运输和贮存
5
a JG/T130—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JG/T130—2007《建筑门窗五金件单点锁闭器》。本标准与JG/T130—2007相比，
主要技术内容变化如下：
增加了按结构形式的分类和代号：单点锁闭器形式I、单点锁闭器形式Ⅱ和单点锁闭器形式Ⅲ （见3.1）；
一增加了单点锁闭器形式Ⅲ的力学性能要求（见4.4)和试验方法（见5.4）； —增加了单点锁闭器形式I驱动部件的抗破坏性能要求（见4.4.3.1)和试验方法（见5.4.3.1)；一修改了单点锁闭器形式Ⅱ驱动部件的抗破坏性能要求（见4.4.3.2）。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。 本标准负责起草单位：中国建筑金属结构协会、广东合和建筑五金制品有限公司、青岛立兴杨氏门
窗配件有限公司、茵科门控（珠海保税区）有限公司、格屋贸易（上海）有限公司、国家建筑材料工业建筑五金水暖产品质量监督检验测试中心、丝吉利娅奥彼窗门五金（三河)有限公司、春光五金有限公司、中国建筑科学研究院、亚萨合莱国强（山东）五金科技有限公司、广东坚朗五金制品股份有限公司、诺托弗朗克建筑五金（北京)有限公司、江西番发科技有限公司、北京西飞世纪门窗幕墙工程有限责任公司、山东俊强五金股份有限公司、大连实德科技发展有限公司、浙江兴三星五金有限公司、广东澳利坚建筑五金有限公司、浙江瑞德建筑五金有限公司、沈阳远大铝业工程有限公司、北京米兰之窗节能建材有限公司。
本标准主要起草人：刘旭琼、季俊材、袁志兵、韦俊、梁土林、谷秀志、主亮、林文维、鲁冬瑞、孙继超
杜万明、戴红亮、陈明谈、杨加喜、化明杰、程先胜、尤军、陈云祥、戴卫洪、徐长利、潘福、廖邦泓。
本标准所代替标准的历次版本分布情况为：
JG/T130-2000.JG/T1302007。
- JG/T 130—2017
引言
《建筑门窗五金件》包含有12个标准：
GB/T32223 建筑门窗五金件 通用要求 JG/T124 建筑门窗五金件 传动机构用执手 JG/T125 建筑门窗五金件 合页铰链) JG/T126 建筑门窗五金件 传动锁闭器 JG/T127 建筑门窗五金件 滑撑 JG/T128 建筑门窗五金件 撑挡 JG/T129 建筑门窗五金件 滑轮 JG/T130 建筑门窗五金件 单点锁闭器 JG/T213 建筑门窗五金件 旋压执手 JG/T 214 建筑门窗五金件 插销 JG/T215 建筑门窗五金件 多点锁闭器 JG/T393 建筑门窗五金件 双面执手
I JG/T130—2017
建筑门窗五金件单点锁闭器
1范围
本标准规定了建筑门窗用单点锁闭器的分类和标记、要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于建筑推拉窗、室内推拉门用单点锁闭器。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T14436工业产品保证文件总则 GB/T32223建筑门窗五金件通用要求
3分类和标记
3.1分类和代号 3.1.1 名称代号
单点锁闭器名称代号为TYB。 3.1.2 结构形式代号
按结构形式可分为：
单点锁闭器形式I，见图1a)，代号为I；
a)
b) 单点锁闭器形式Ⅱ，见图1b)，代号为ⅡI； c) 单点锁闭器形式Ⅲ，见图1c)，代号为Ⅲ。
2
单点锁闭器形式Ⅲ
a) 单点锁闭器形式I 说明：
b）单点锁闭器形式Ⅱ
驱动部件；
1- 2 锁闭部件。
图1单点锁闭器示意图
1
