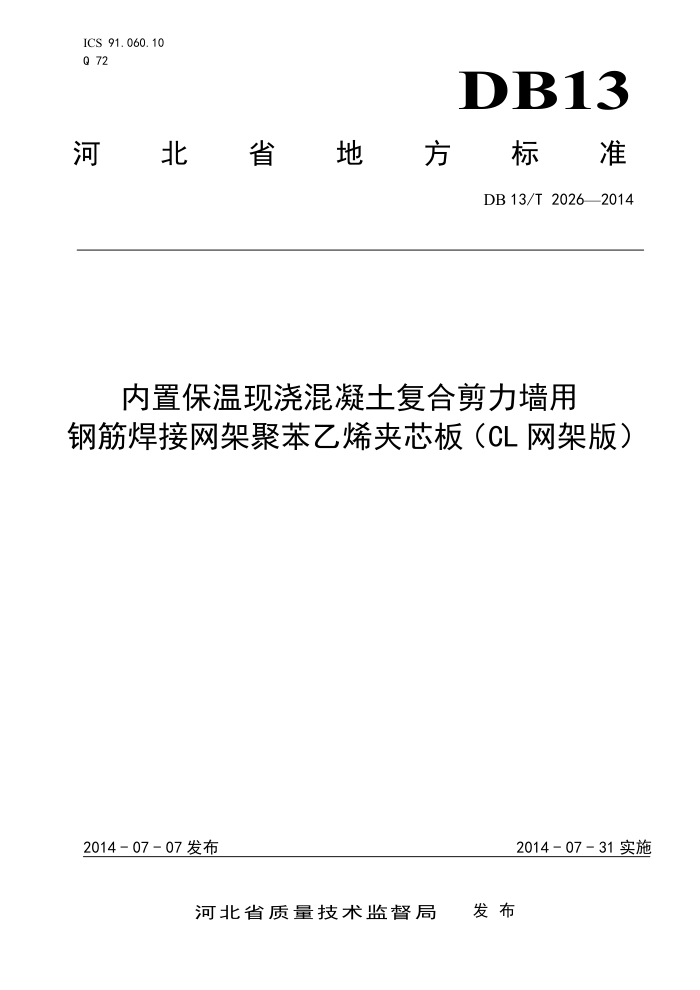

ICS 91.060.10 Q 72
DB13
河北國省地方标淮
DB13/T 20262014
内置保温现浇混凝土复合剪力墙用钢筋焊接网架聚苯乙烯夹芯板（CL网架版）
2014-07-31实施
2014-07-07发布
发布
河北省质量技术监督局 DB13/T 20262014
前 言
本标准按照GB/T1.1-2009给出的规则起草，本标准由石家庄晶达建筑体系有限公司提出。 本标准主要起草单位：石家庄晶达建筑体系有限公司。 本标准参加起草单位：辛集晶达节能建筑材料有限公司、张家口建工集团广建新型建筑节能材料有
限公司、衡水永佳建筑材料有限公司、秦皇岛市美城新型建筑材料工程有限公司、邯郸市国筑节能科技有限公司。
本标准主要起草人：张晶廷、李云峰、王毅、崔秋月、李海勇。
- DB13/T 20262014
引言
本文件的发布机构提请注意，声明符合本文件时，可能涉及到6.4.2条与腹筋表面防腐涂层、第6.6 条与内置塑料垫块、附录A与CL网架板周边特殊节点相关的专利的使用。
本文件的发布机构对于该专利的真实性、有效性和范围无任何立场该专利持有人已向本文件的发布机构保证，他愿意同任何申请人在合力且无歧视的条款和条件下，
就专利授权许可进行谈判。该专利持有人的声明已在本文件的发布机构备案。相关信息可以通过以下联系方式获得：
专利持有人姓名：石家庄晶达建筑体系有限公司地址：050051河北省石家庄市广安大街美东国际D座1305室请注意除上述专利外，本文件的某些内容仍可能涉及专利。本文件的发布机构不承担识别这些专利
的责任。
II DB13/T20262014
内置保温现浇混凝土复合剪力墙用
钢筋焊接网架聚苯乙烯夹芯板（CL网架版）
1范围
本标准规定了内置保温现浇混凝土复合剪力墙用钢筋焊接网架聚苯乙烯夹芯板（以下简称CL网架板）的定义、分类与标记、原材料、要求、试验方法、检验规则、标志、包装、运输及储存。
本标准适用于由工厂生产线定制生产的，两侧在施工现场浇筑或喷抹混凝土后，形成内置保温现浇混凝土复合剪力墙的CL网架板。
2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB1499.1钢筋混凝土用钢第1部分：热轧光圆钢筋 GB1499.2钢筋混凝土用钢第2部分：热轧带肋钢筋 GB/T1499.3-2010钢筋混凝土用钢第3部分：钢筋焊接网 GB/T10801.1-2002绝热用模塑聚苯乙烯泡沫塑料 GB/T10801.2-2002绝热用挤塑聚苯乙烯泡沫塑料（XPS） GB/T18226-2000高速公路交通工程钢构件防腐技术条件 YB/T5294-2009 9一般用途低碳钢丝
3术语和定义
GB/T1499.3-2010确立的以及下列术语和定义适用于本文件。
3. 1
CL网架板在工厂内由三维立体斜插腹筋将两层或三层钢筋焊接网组焊而成的，中间夹以绝热用挤塑聚苯乙烯
泡沫塑料（以下简称XPS）板或绝热用模塑聚苯乙烯泡沫塑料（以下简称EPS）板保温层，运至施工现场安装后在其保温板两侧浇筑或喷射混凝土，最终形成具有承载、保温功能复合剪力墙的网架板。
3. 2
腹筋穿过保温板，将各层钢筋焊接网连接成网架板的钢筋。
3. 3
内置塑料垫块在生产过程中固定在保温板与钢筋焊接网之间，控制钢筋保护层厚度和保温板位置的塑料卡件。
1
