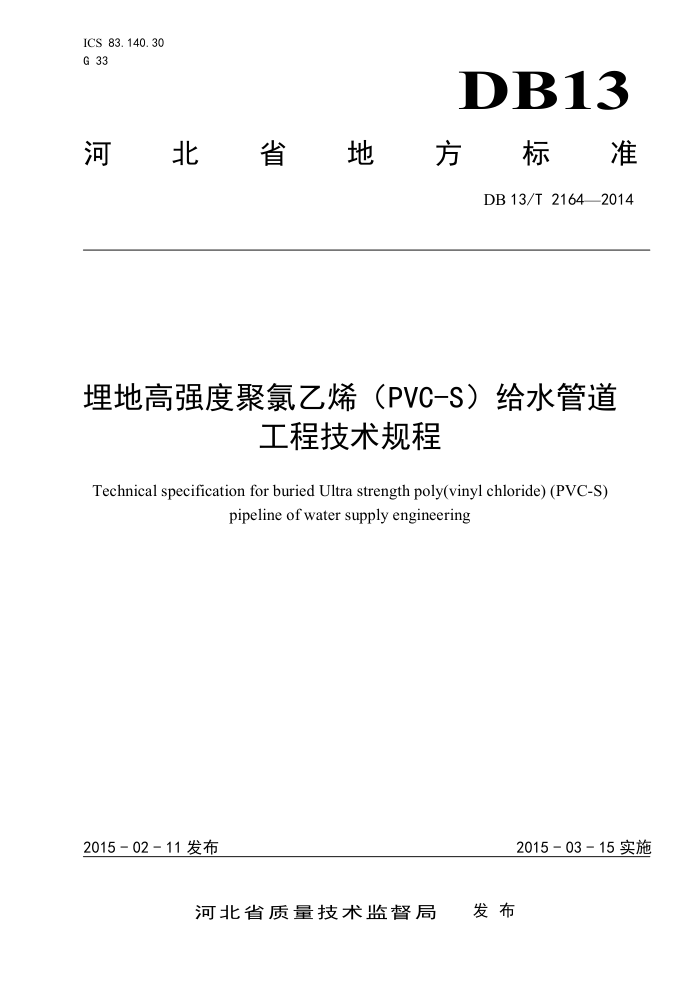

ICS 83.140.30 G 33
DB13
河北省地 方标准
DB13/T21642014
埋地高强度聚氯乙烯（PVC-S）给水管道
工程技术规程
Technical specification for buried Ultra strength poly(vinyl chloride) (PVC-S)
pipeline of water supply engineering
2015-03-15实施
2015-02-11发布
发布
河北省质量技术监督局 DB13/T 21642014
目 次
前言范围规范性引用文件
TT
1
2
术语和定义及主要符号材料管道水力计算
3
4
5
X
6 管道结构计算
9
管道敷设 8 管道连接 9 管道附件和附属构筑物 10 管道维修 11 管道系统现场水压试验和冲洗消毒 12 管道工程竣工验收附录A（资料性附录） 高强度聚氯乙烯（PVC-S）给水管道水力坡降表附录B（资料性附录） 管道局部阻力水头损失诺模图，附录C（资料性附录） 管侧回填土的综合变形模量，附录D（资料性附录） 验收记录表及鉴定书. 附录E（规范性附录） 本规程用词说明.
7
12 15 17 23 24 26 27 44 45 47 48 DB13/T21642014
前言
硬聚氯乙烯（PVC-U）给水管材是国家重点应用于城市埋地给水管道工程的塑料管材，从上个世纪8C 年代初，国家大力推广应用PVC-U管，并制定了一系列的政策、制度、标准，也积累了不少经验，2000 年建设部颁布了CECS17：2000《埋地硬聚氯乙烯（PVC-U）给水管道工程技术规程》。PVC-U管发展到今天，已经具备了完善的产品标准、检测方法标准及检测手段、施工工程技术规范等，PVC-U给水管道的发展已经进入了成熟期，产品质量和施工质量均有了保障，从而保证了PVC-U给水管道的使用效果。
高强度聚氯乙烯（PVC-S）给水管材产品在国标PVC-U给水管材（GB/T10002.1-2006）的基础上，采用优化设计的配方，参照国际先进标准，进一步提高了管材的性能要求，在对产品的质量控制上进行了更加严格的要求。因此，在具有成熟市场背景的情况下，采用PVC-S给水管材替代PVC-U管材，在工程实践中具有很好的可实施性。
为了更好的推广应用给水用高强度聚氯乙烯（PVC-S）管材，有必要制定相应的工程技术规程，用于指导设计、施工与安装，提高施工应用安全，保障工程质量。
本规程参照CECS17：2000《埋地硬聚氯乙烯给水管道工程技术规程》中的条款来制定，结合高强度聚氯乙烯（PVC-S）管材产品性能特点编制，供工程建设设计、施工、使用单位采用。适用范围为较CECS17： 2000《埋地硬聚氯乙烯给水管道工程技术规程》在产品规格上从d.630mm扩展到dn1200mm。
本规程由河北省质量技术监督局归口管理，由河北泉恩高科技管业有限公司负责解释，在使用中如发现需要修改或补充之处请将意见和资料径寄解释单位。
本标准起草单位：河北泉恩高科技管业有限公司、河北省水务集团、河北水利水电勘查设计研究院、 河北省沧州水利勘测设计院。
本标准主要起草人：安宝宇、袁本海、陆光炯、朱瑞霞、胡磊、林映辰、张波、陈伟、乔连根、马建超、赵军涛、周国宏。
II DB13/T 21642014
理地高强度聚氯乙烯（PVC-S）给水管道工程技术规程
1范围
1.1本规程适用于一般地质情况下新建、改建和扩建的室外埋地给水管道工程的设计、施工及验收，亦可用于已建管道工程的维修。 1.2本规程适用于水温不低于0℃，不高于45℃的输水和配水管道。 1.3本规程可适用于埋设在酸、碱性等腐蚀性土壤中的给水管道工程。对修建在湿陷性土、膨胀土、 永冻土等特殊土层地区的室外埋地给水管道工程，尚应遵守相应专门标准的规定。 1.4管道工程采用的管材、管件和附件、密封胶圈等，必须符合国家及河北省地方现行产品标准的要求，并具有出厂合格证、产品许可证等有效的证明文件。 1.5室外埋地给水管道工程除执行本规程的规定外，尚应遵守国家及河北省地方现行标准的有关规定
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3091低压流体输送用焊接钢管 GB/T9112钢制管法兰类型与参数 GB/T10002.1-2006给水用硬聚氯乙烯（PVC-U）管材 GB/T10002.2给水用硬聚氯乙烯（PVC-U）管件 GB/T17219生活饮用水输配水设备及防护材料的安全性评价标准 GB/T13295水及燃气管道用球墨铸铁管、管件和附件 GB50268 给水排水管道工程施工及验收规范 GB50332给水排水工程管道结构设计规范 QB/T2568硬聚氯乙烯（PVC-U）塑料管道系统用溶剂型胶粘剂 CECS17：2000埋地硬聚氯乙烯（PVC-U）给水管道工程技术规程
3术语和定义及主要符号
3.1术语和定义 3.1.1
公称外径（dn）高强度聚氯乙烯（PVC-S）管道系统所用管材和管件的标定外径。不包括以法兰和用螺纹尺寸标定
的管件。
注：本规程中所列公称外径d.为管材最小平均外径，可用作管材设计外径
