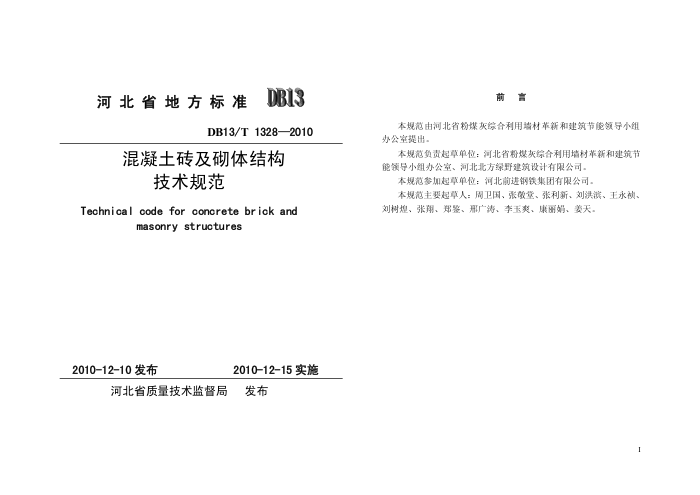

河北省地方标准 DB13
前言
本规范由河北省粉煤东灰综合利用墙材革新和建筑节能领导小组办公室提出。
DB13/T1328—2010
本规范负责起草单位：河北省粉煤灰综合利用墙材革新和建筑节能领导小组办公室、河北北方绿野建筑设计有限公司。
混凝土砖及砌体结构
技术规范
本规范参加起草单位：河北前进钢铁集团有限公司，本规范主要起草人：周卫国、张敬堂、张利新、刘洪滨、王永祯、
刘树煌、张翔、郑鉴、邢广涛、李玉爽、康丽娟、姜天。
Technical code for concrete brick and
masonry structures
2010-12-10发布
2010-12-15实施
河北省质量技术监督局 发布 .. 29 31 .33 .34
7. 3 一般项目附录A：软化系数试验方法本规范用词说明引用标准名录... 条文说明
目 录
1 总则 2 术语和符号
2.1术语... 2.2符号..
3 混凝土砖的生产
3.1 规格， 3. 2 强度等级 3. 3 原材料， 3. 4 配合比设计 3. 5 养护 3. 6 技术要求 3. 7 试验方法 3.8 检验规则， 3. 9 产品合格证、堆放和运输材料和砌体的计算指标 4.1材料. 4.2砌体的计算指标
5
15 18 18 19 24 24 25 27 27 27
5 结构设计
5. 1 一般规定 5.2构造要求
6 施工，
6.1 一般规定 6.2砌筑要求质量验收， 7. 1 般规定 7. 2 主控项目
-
II 2术语和符号
1总则
2.1术语
1.0.1为了促进河北省墙体材料的革新，满足建筑节能、节约资源、 保护生态环境以及合理利用建筑垃圾等废料的需要，保证混激凝土砖（包括普通混凝土砖、轻骨料混凝土砖、再生骨料科混凝土砖和钢渣混凝土砖）的产品质量，并使砌体房屋做到技术先进、安全适用、经济合理、确保工程质量，制订本技术规范。 1.0.2本规范用于规范混凝土砖的生产，适用于非抗震设防区和抗展设防烈度为6度至8度的地区，以混凝土砖为增体材料的一般民用建筑与工业建筑的设计、施工和质量验收 1.0.3混凝土砖的生产及其砌体结构的设计、施工和质量验收，除应符合本规范外，尚应符合国家和河北省现行有关标准的规定。有关标准见引用标准名录。
2.1.1混凝土砖concretebrick
以水泥为胶结材料，以砂、石等为骨料，加水搅拌、成型、养护制成的P型多孔砖和标准砖。
混凝土砖按所用骨料的不同分为普通混凝土砖、轻骨料混凝土砖、再生骨料混凝土砖和钢渣混凝土砖。 2.1.2轻骨料lightweight aggregate
堆集密度不大于1100kg/m的粗骨料和堆集密度不大于 1200kg/m的细骨料的总称。 2.1.3轻骨料混凝土lightweightaggregateconcrete
用轻粗骨料、普通砂或轻细骨料、水泥和水配制而成的干表观密度不大于1950kg/m的混凝土。 2.1.4再生骨料recycled aggregate
由废弃的烧结砖块、混凝土块经分选、破碎、加工后，取代天然砂、石的骨料。再生粗骨料又分为碎砖粗骨料、碎石粗骨料两种。再生细骨料则指粒径0.5mm~5mm的级配碎石细骨料。 2.1.5再生骨料混凝土recycledaggregateconcrete
由再生骨料为主要原料配制成的混凝土。 2.1.6钢渣steelslag
转炉炼钢和电炉炼钢所得的含硅酸盐、铁铝酸盐为主要成分的废渣。
2
1 2.1.7专用砌筑砂浆specialmasonrymortar
3 混凝土砖的生产
由水泥、砂、保水增稠材料、外加剂、水以及根据需要掺入的掺合料等组分，按一定比例，采用机械拌合制成，专门用于砌筑混凝土砖的砂浆。 2.1.8专用干混砂浆specialdry-mixedmortat
3.1规格
经干燥、筛分处理的砂与水泥、保水增稠材料以及根据需要掺入的外加剂、掺合料等组分，按一定比例在专业工厂混合而成的混合物，专门用于砌筑混凝土砖的砂浆。 2.1.9折压比ratio of bending strength to compression strength
3.1.1P型多孔砖
主规格外形尺寸：240mm×115mm×90mm 最小壁厚不应小于20mm，最小肋厚不应小于15mm；矩形孔的
四角应做半径r不小于8mm的圆角，半盲孔的内切圆直径不应大于 22mm。 3.1.2实心砖
混整十砖抗折强度实验平均值与抗压强度等级的比值。
2.1.10夹心墙cavity wallfilled with insulation
墙体中预留的连续空腔内填充保温或隔热材料，并在墙的内叶和外叶之间用防锈的金属拉结件连接形成的墙体。
外形尺寸：240mm×115mm×53mm：240mm×115mm×90mm。
3.2强度等级
2.2符号
3.2.1P型多孔砖
MU15、MU20、MU25。 3.2.2实心砖
2.2.1几何参数
h, 一夹心墙内叶墙截面的厚度： h，一一夹心墙外叶墙截面的厚度。
MU20、MU25、MU30。
2.2.2其它符号同《体结构设计规范》GB50003
3.3原材料
3.3.1水泥
水泥应符合《通用硅酸盐水泥》GB175的规定。 3.3.2细骨料
1砂应符合《建筑用砂》GB/T14684的规定。 2再生碎石细骨料应符合表3.3.2的要求
3
4 表 3.3.32 再生碎砖粗骨料质量要求项
表3.3.2 再生碎石细骨料质量要求名称
目
质量要求 1150~1400
质量要求 ≤1. 0% ≤1. 0%
堆集密度（kg/m）
有机物含量
级 配含泥量（%) 吸水率（%)
粒径5mm~10mm合理级配
SO含量
≤4 ≤17 ≤0. 5 ≤0. 25 ≤1. 0
3.3. 3 粗骨料
碎石、卵石应符合《建筑用卵石、碎石》GB/T14685的规定，轻骨料应符合&轻集料及其试验方法第1部分轻集料》GB/T
有机质含量（%）氯化物含量（%）
有害物 金属、塑料、沥青、木屑、玻璃等质
2
17431.1的规定。
杂质含量（%)
3再生碎石粗骨料应符合表33.3一1的规定，其检验方法按再生骨料混凝土技术规程》DB13(J)/T76的附录A。
5 钢渣的技术要求应符合表3.3.3一3的规定。
表3.3.3—3 钢渣的技术要求
百
I 级 ≥2.2
项破 度金属铁含量（%）吸水率（%)
II 级 ≥1.8
表3.3.3—1 再生碎石粗骨料质量要求项
目
质量要求
≤2.0 ≤5.0 合格
≤15 30 ≤4. 0 ≤0. 7 ≤12 ≤1. 0 ≤0. 5 ≤0. 25 ≤1. 0
针片状颗粒含量（%）压碎指标（%) 含泥量（%) 泥块含量（%) 坚固性(%) 硫化物及硫酸盐含量（%）
安定性 沸蒸法
压蒸法 当钢渣中MgO含量大于13%时须检验合格
3. 3. 4 掺合料
有害物质 金属、塑料、沥青、木屑、玻璃等杂质含量（%）
粉煤灰应符合&用于水泥和混凝土中的粉煤灰》GBT1596
1
有机质含量（%）氯化物含量（%）
的规定，其掺量应符合《粉煤灰在混凝土和砂浆中的应用技术规程》 JGJ28的规定。
2矿渣微粉应符合《用于水泥和混凝土中的粒化高炉矿渣粉》 GB/T18046的规定 3.3.5外加剂
再生碎砖粗骨料应符合表3.3.3一2的要求。
外加剂应符合《混凝土外加剂》GB8076的规定。 3.3.6水
水应符合《混凝土拌合用水标准》JGJ63的规定。
5
6
