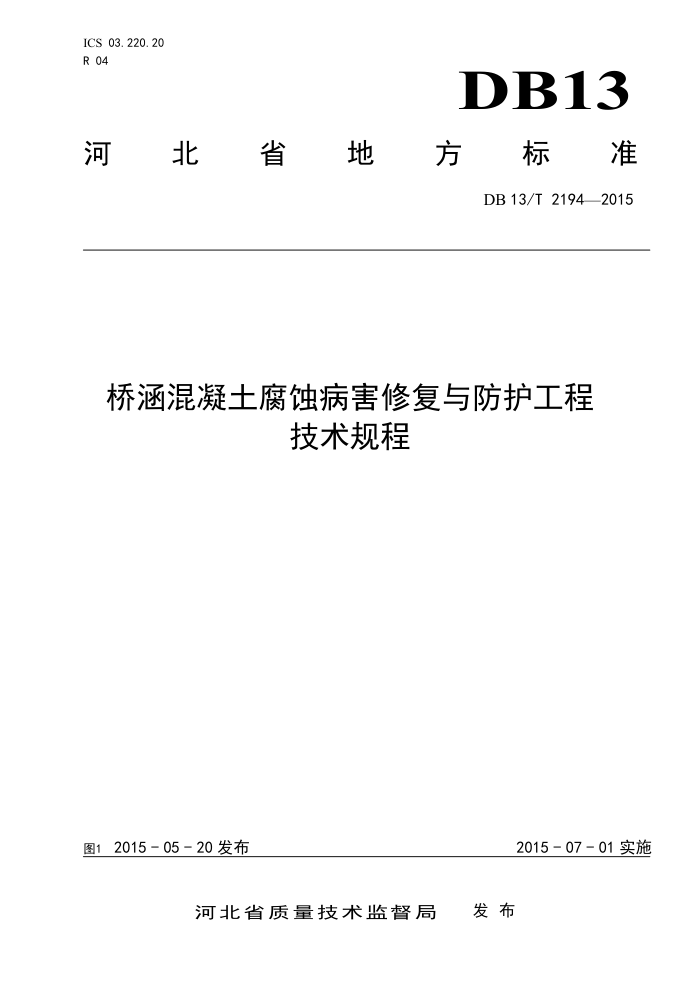

ICS 03.220.20 R 04
DB13
河北省地 方标准
DB13/T21942015
桥涵混凝土腐蚀病害修复与防护工程
技术规程
2015-07-01实施
图12015-05-20发布
发布
河北省质量技术监督局 DB13/T 21942015
前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由河北省交通运输厅提出并归口。 本标准起草单位：河北省交通规划设计院、河北省高速公路石安管理处石家庄养护工区、河北省
高速公路石黄管理处、河北路合交通科技有限公司。
本标准主要起草人：樊丽辉、陈淑华、党永强、张通贤、张贵香、刘巧珍、程园、种庚子、路建印、周荣华、张建伟、郭铁麟、林向楠、任泽、张志烨、梁蕴飞、张宏、李彤英、张耀武、姚斐、刘东敏、樊星、金凤温、张建立、高金虎、相宏伟、杨旭光、韩永红、李国清、王玮巍。
- DB13/T21942015
桥涵混凝土腐蚀病害修复与防护工程技术规程
1范围
本标准规定了桥涵混凝土腐蚀类病害修复与防护工程的材料要求、设计、施工和质量检验等内容。 本标准适用于在用钢筋混凝土桥涵腐蚀类病害的修复与防护，其它水泥混凝土结构可参照执行。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB175通用硅酸盐水泥 GB/T1346水泥标准稠度用水量、凝结时间、安定性检验方法 GB2958合成胶乳总固物含量测定法 GB/T14684 建筑用砂 GB/T 17671 水泥胶砂强度检验方法 CECS 18 聚合物水泥砂浆防腐蚀工程技术规程 JG/T157 建筑外墙腻子 JT/T 695 混凝土桥梁结构表面涂层防腐技术条件 JC/T984 聚合物水泥防水砂浆 DL/T5126 聚合物改性水泥砂浆试验规程 DBJ 01-54 界面渗透型防水涂料质量检验评定标准 JTGH030 公路养护安全作业规程
3术语和定义
下列术语及定义适用于本文件。
3. 1
桥涵混凝土腐蚀桥涵混凝土与环境因素发生物理、化学或电化学作用，所呈现的渐进性损伤与破坏，主要包括冻
融破坏、钢筋锈蚀、混凝土剥落、盐结晶膨胀、碱集料反应等形式。 3. 2
耐久性修复将修复材料与原有结构材料成功结合在一起，形成一个整体，并能经受使用、环境和时间等各种
因素作用的考验，在使用性能上保证修复后的混凝土结构具备整体耐久性。 3. 3
耐久性防护采用一定的防护技术手段，维持混凝土结构耐久性达到期望水平的活动。
1 DB13/T 21942015
3. 4
聚合物乳液由单体（同一种单体、两种及以上不同单体）经乳液聚合而成的聚合物乳液，并掺配了改善和提
高水泥防水砂浆性能的各种添加剂 3.5
聚合物水泥防水砂浆以水泥、细骨料为主要成分，掺配聚合物乳液改性剂，混合制成的水泥防水砂浆。
3. 6
高抗渗聚合物水泥防水砂浆特指具有低吸水率性能指标的聚合物水泥防水砂浆。
3.7
聚合物水泥防水腻子以水泥、粉料为主要成分，掺配聚合物乳液改性剂，混合制成的水泥防水腻子。
3.8
透明混凝土防护涂层由底层、中间层和面层构成的透明防护涂层体系，每道涂层均承担一定的功能，并实现最优化的
保护功能。
4材料要求
4.1水泥
应选用42.5级以上硅酸盐或普通硅酸盐水泥，其质量应符合GB175的规定。同一座桥梁宜采用同厂家同一批号的水泥，严禁不同品种不同等级的水泥混合使用。 4.2细骨料
应选用石英砂、机制砂或河砂，符合GB/T14684的规定，其质量和颗粒级配应满足表1和表2的技术要求。
表1 细骨料的质量
项目指标
含泥量（%）
云母含量（%）
有机物含量浅于标准色
硫化物含量（%）
≤3
≤1
≤1
表2 细骨料的颗粒级配
筛孔（mm）筛余量（%）注：细骨料的最大粒径不应超过砂浆层厚度的1/3。 4.3粉料
1. 25 10~50
0. 315 70~92
0. 16 90~100
5. 0 0
2. 5 0~25
0. 63 41~70
2 DB13/T2194—2015
选用硅灰石粉、绢云母粉或滑石粉，细度300目以上，应满足涂料级用途技术要求，宜选用同一批号产品。 4.4 聚合物乳液
聚合物乳液应满足表3规定的技术要求，其总固含量的测定方法应按GB2958的规定执行。
表3 聚合物乳液的技术要求
项目外观 pH值
技术要求
乳白色无沉淀的均匀乳液
>8
应能满足聚合物水泥防水砂浆（或腻子）的技术要求
总固含量（%）与水泥拌合试验储存稳定性
与水泥混合不发生不良反应 0℃～38℃，保质期内无明显沉淀
4.5 聚合物水泥防水砂浆
聚合物水泥防水砂浆应满足表4规定的技术要求，其质量检验应按JC/T984的规定执行，相关试验方法应按DL/T5126的规定执行。
表4聚合物水泥防水砂浆的技术要求
项目初凝时间（min）终凝时间（h）抗渗压力28d（MPa）抗压强度（MPa）抗折强度（MPa）柔韧性（横向变形能力/mm）粘结强度28d（MPa）
技术要求 ≥45 ≤24 ≥1. 5 ≥24.0 ≥8. 0 ≥1. 0 ≥1. 2 ≤0. 15 ≤4. 0 无开裂、剥落无开裂、剥落自然养生、不能酒水
收缩率28d（%）吸水率（%）
耐碱性：饱和Ca(OH)溶液抗冻性：冻融循环-15℃～20℃，25次
养生条件抗缩裂性可施工性
大面积薄层罩面时不出现缩裂
不粘滞、易整平压光
4. 6 高抗渗聚合物水泥防水砂浆
高抗渗聚合物水泥防水砂浆的“吸水率”技术要求为：≤3.0%； 4.7 聚合物水泥防水腻子
聚合物水泥防水腻子应按照规定要求进行制备，其质量应符合JG/T157的规定，其“吸水量”技术要求为：≤1.0g/min。
3
