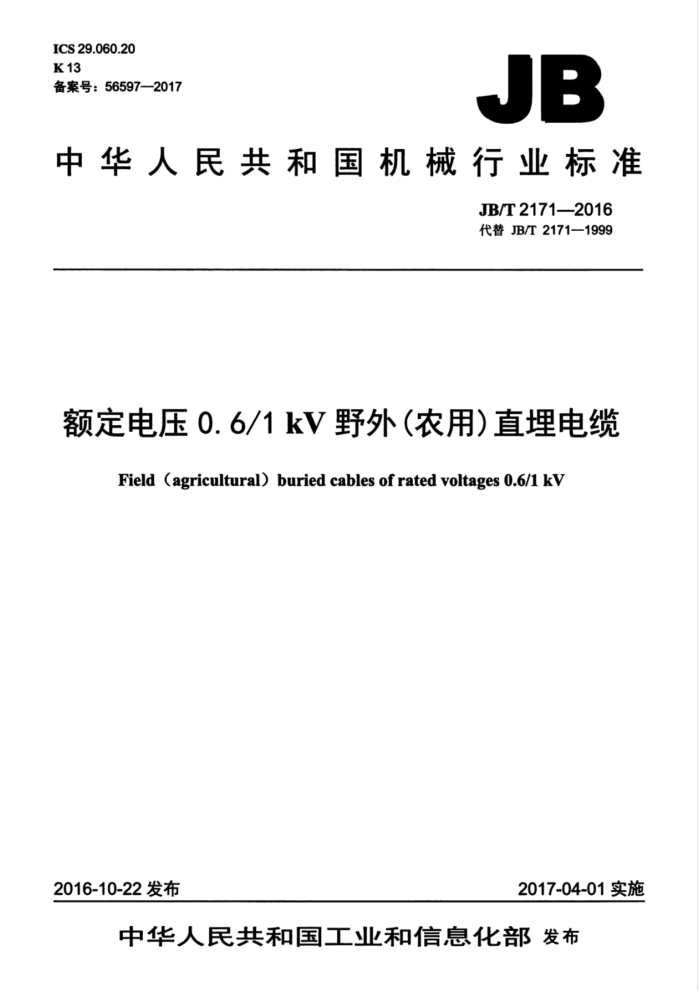

ICS29.060.20 K13 备案号：56597—2017
JB
中华人民共和国机械行业标准
JB/T21712016 代替JB/T2171-1999
额定电压0.6/1kV野外（农用）直理电缆
Field (agricultural) buried cables of rated voltages 0.6/1 kV
2016-10-22发布
2017-04-01实施
中华人民共和国工业和信息化部发布 JB/T2171—2016
目 次
前言 1范围. 2规范性引用文件 3术语和定义 4代号、型号、规格及产品表示方法。 4..1代号. 4.2型号 4.3规格. 4.4产品表示方法 5技术要求. 5.1导体 5.2绝缘 5.3护套... 5.4阻水结构
广
5.5成品电缆. 6检验规则 7交货长度 8标志、包装和贮运 9 使用导则
L
10 11
图1 产品型号的组成和排列顺序
表1电缆的常见型号。 表2电缆结构参数表3绝缘性能表4各种护套料的电缆的导体最高温度表5护套性能表6耐电压试验，表7产品检验和试验表8抽样规则
2
4
10 JB/T2171—2016
额定电压0.61kV野外（农用）直理电缆
1范围
本标准规定了交流额定电压0.6/1kV野外（农用》直埋电缆的术语和定义、代号、型号、规格及产品表示方法、技术要求、检验规则、交货长度、标志、包装和贮运、使用导则。
本标准适用于野外直埋敷设、连接交流额定电压U。/U为0.6/1kV及以下固定配电线路和电气设备的野外（农用）直埋电缆（以下简称电缆）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2900.10电工术语电缆 GB/T2951.11电缆和光缆绝缘和护套材料通用试验方法第11部分：通用试验方法厚度和外
形尺寸测量机械性能试验
GB/T2951.12电缆和光缆绝缘和护套材料通用试验方法第12部分：通用试验方法热老化试验方法
GB/T2951.13电缆和光缆绝缘和护套材料通用试验方法第13部分：通用试验方法密度测定方法吸水试验收缩试验
GB/T2951.14电缆和光缆绝缘和护套材料通用试验方法第14部分：通用试验方法低温试验 GB/T2951.21电缆和光缆绝缘和护套材料通用试验方法第21部分：弹性体混合料专用试验方
法「 耐臭氧试验热延伸试验浸矿物油试验
GB/T2951.31电缆和光缆绝缘和护套材料通用试验方法第31部分：聚氯乙烯混合料专用试验方法高温压力试验抗开裂试验
GB/T2951.41电缆和光缆绝缘和护套材料通用试验方法第41部分：聚乙烯和聚丙烯混合料专用试验方法耐环境应力开裂试验熔体指数测量方法直接燃烧法测量聚乙烯中碳黑和（或）矿物质填料含量热重分析法（TGA）测量碳黑含量显微镜法评估聚乙烯中碳黑分散度
GB/T2951.42电缆和光缆绝缘和护套材料通用试验方法第42部分：聚乙烯和聚丙烯混合料专用试验方法高温处理后抗张强度和断裂伸长率试验高温处理后卷绕试验空气热老化后的卷绕试验测定质量的增加长期热稳定性试验铜催化氧化降解试验方法
GB/T3048.4电线电缆电性能试验方法第4部分：导体直流电阻试验 GB/T3048.8电线电缆电性能试验方法第8部分：交流电压试验 GB/T3048.9一2007电线电缆电性能试验方法第9部分：绝缘线芯火花试验 GB/T3048.10一2007电线电缆电性能试验方法第10部分：挤出护套火花试验 GB/T3956—2008电缆的导体 GB/T4909.2裸电线试验方法第2部分：尺寸测量 GB/T4909.3裸电线试验方法第3部分：拉力试验 GB/T12706.1-2008额定电压1kV（U=1.2kV5到35kV（U=40.5kV5挤包绝缘电力电缆及
附件第1部分：额定电压1kV（U=1.2kV）和3kV（U=3.6kV）电缆
1 JB/T2171—2016
GB/T12706.2—2008额定电压1kV（Um=1.2kV）到35kV（Um=40.5kV）挤包绝缘电力电缆及附件第2部分：额定电压6kV（Um=7.2kV）到30kV（Um=36kV）电缆
GB/T13849.1一2013聚烯烃绝缘聚烯烃护套市内通信电缆第1部分：总则 JB/T8137（所有部分）电线电缆交货盘 JB/T10696.9电线电缆机械和理化性能试验方法第9部分：白蚁试验 NB/T42051--2015额定电压0.6/1kV铝合金导体交联聚乙烯绝缘电缆 YD/T723.1通信电缆光缆用金属塑料复合带第1部分：总则 YD/T723.2通信电缆光缆用金属塑料复合带第2部：铝塑复合带
3术语和定义
GB/T2900.10界定的以及下列术语和定义适用于本文件。
3.1
型式试验type test T 按一般商业原则，对本标准规定的一种型号电缆在供货前进行的试验，以证明电缆具有良好的性
能，能满足规定的使用要求。
注：型式试验的本质是一旦进行这些试验后，不必重复进行，除非电缆材料设计或制造工艺的改变可能引起电缆
性能变化。
3.2
抽样试验 sample test S 在成品电缆试样上或取自成品电缆的元件上进行的试验，以证明产品符合设计规范。
3.3
定期抽样试验 periodic sample test St 制造商对电缆产品定期进行的抽样试验，本标准规定抽样周期为6个月。
3.4
例行试验routine test R 制造商对全部电缆成品进行的试验。
4代号，型号、规格及产品表示方法
4.1代号 4.1.1系列代号
野外（农用）直埋电缆 4.1.2导体代号
铜导体· 铝导体铝合金导体
（T）省略
L
-LH
2 JB/T2171—2016
5技术要求
5.1导体 5.1.1 导体应是符合GB/T3956一2008的第一种或第二种紧压铜导体，紧压铝导体：或是符合NB/I 42051一2015的第二种紧压铝合金导体。 5.1.2 电缆结构参数应符合表2的规定
表2 电缆结构参数
导体结构种类
绝缘标称厚度 mm
护套标称厚度
标称截面积 mm2
无铝塑复合带时 XLPE PEPVC XLPE PE、PVC 绝缘电缆 绝缘电缆 绝缘电缆 绝缘电缆
挤包在铝塑复合带上时
铝、 XLPE PE-PVC
铜
绝缘 0.8 1.0 1.0 1.0 1.0 1.2 1.2 1.4 1.4 1.6 1.6 1.8 2.0
铝合金 绝缘
1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.5 1.5 1.6 1.7
2.5 4 6 10 16 2.5 35 50 70 95 120 150 185
1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.5 1.6 1.6 1.7
1 1 - 1 - 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2
0.7 0.7 0.7 0.7 0.7 0.9 0.9 1.0 1.1 1.1 1.2 1.4 1.6
1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.5 1.5 1.6 1.6
1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.5 1.5 1.6 1.6 1.7
-
2
2
5.2 绝缘 5.2.1 各种型号的电缆产品应采用规定的绝缘材料。交联聚乙烯（XLPE）、聚乙烯（PE）和聚氯乙烯（PVC）的绝缘性能应符合表3的规定。
表3 绝缘性能
性能要求
单位
序号
试验项目
XLPE
铜导体电缆 其他导体电缆 PE PVC/A
1 抗张强度和断裂伸长率 1.1 老化前
N/mm2 12.5 %
抗张强度，最小断裂伸长率，最小
12.5 200
12.5 150
10.0 300
200
