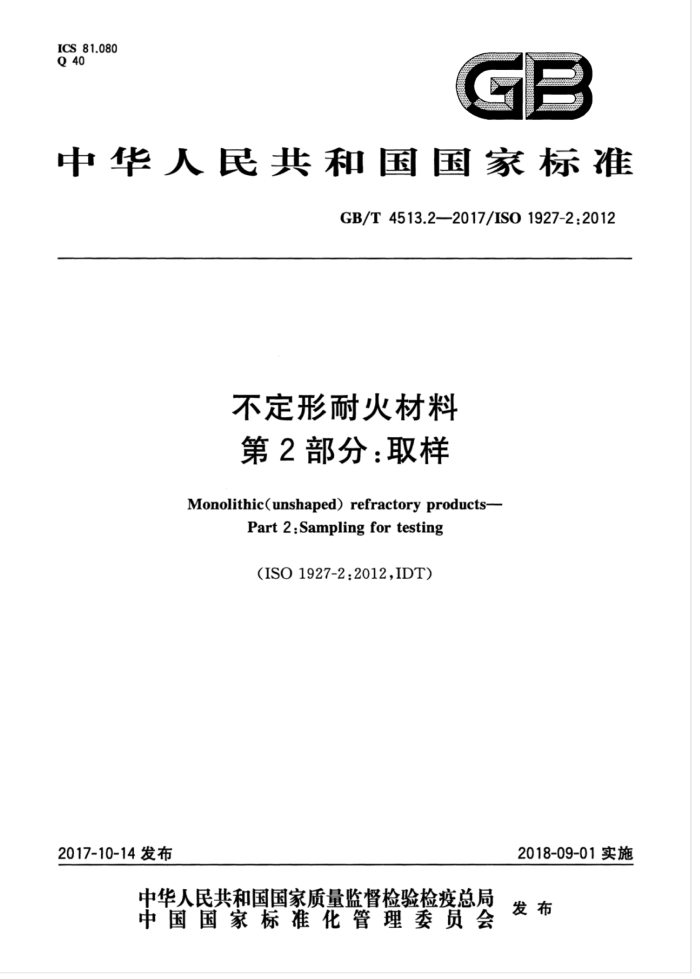

ICS 81.080 Q 40GB
中华人民共和国国家标准
GB/T 4513.2—2017/ISO1927-2:2012
不定形耐火材料第2部分：取样
Monolithic(unshaped) refractory products-
Part 2:Sampling for testing
(ISO1927-2:2012,IDT)
2018-09-01实施
2017-10-14发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T4513.2—2017/ISO1927-2.2012
前言
GB/T4513《不定形耐火材料》包括以下8个部分：
第1部分：介绍和分类；第2部分：取样；第3部分：基本特性；第4部分：浇注料流动性的测定；第5部分：试样制备和预处理；第6部分：物理性能的测定；第7部分：预制件的测定；第8部分：特殊性能的测定。
-
-
-
本部分为GB/T4513的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用翻译法等同采用ISO1927-2：2012《不定形耐火材料第2部分：取样》。 与本部分规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T10325—2012定形耐火制品验收抽样检验规则（ISO5022：1979，NEQ)； GB/T22555一2010散料验收抽样检验程序和抽样方案（ISO10725：2000，MOD）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由全国耐火材料标准化技术委员会（SAC/TC193)提出并归口。 本部分起草单位：中钢集团洛阳耐火材料研究院有限公司、瑞泰科技股份有限公司、中冶武汉冶金
建筑研究院有限公司。
本部分主要起草人：曹海洁、叶亚红、魏春阳、王秀芳、杨金松、尹超男、曾静、杨帆、王晓利。
I GB/T4513.2—2017/ISO1927-22012
不定形耐火材料第2部分：取样
1范围
GB/T4513的本部分规定了不定形耐火材料的检测用取样的术语和定义、取样方案、份样的标识、
包装、贮存及取样报告，
本部分适用于所有材质的不定形耐火材料。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO5022定形耐火制品取样和验收检验（Shapedrefractoryproducts—Samplingandacceptance testing)
ISO8656-1 耐火制品原料和不定形材料第1部分：取样（Refractoryproducts一Samplingof raw materials and unshaped products-Part 1:Sampling scheme)
ISO10725散料验收抽样检验程序和抽样方案（Acceptancesamplingplansandproceduresfor the inspection of bulk materials)
3术语和定义
下列术语和定义适用于本文件。
3.1
批 batch 从中获取测试样品以确定其质量的产品数量。 注：同一批量的产品特征应包括相同的牌号、组成、级别，及同一生产条件。
3.2
交货批 consignment 一次交货的材料数量。 注：一个交货批可以由一个或多个批组成，或者多个批的一部分。
3.3
包装单元 unitpackage 一定量材料经包装而形成的最小包装体。可以是集装袋，也可以是编织袋、纸袋箱、筒或罐等。 注：简易的临时包装不是一个包装单元。
3.4
份样 increment 一次从一大批材料中取出的材料量。
3.4.1
单体份样 elementary 从包装单元中一次抽取的材料量，
1 GB/T4513.2—2017/ISO1927-2:2012
注：多个单体份样混合后组成集样。 3.4.2
集样 羊packageincrement 多个单体份样混合后的样，也称作包装份样，注1：可以是包装单元自身或由多个单体份样混合组成。 注2：组成集样的单体份样个数由ISO8656-1确定。
3.4.3
实验室样品 laboratory increment 用合适的缩分法把集样缩分，得到的样品。
3.4.4
测试份样 test-piece increment 能够成型为条状或圆柱体进行多项性能（如浇注料的常温抗折强度试样）测试的实验室份样量。
3.5
样本 sample 从每批产品中抽取的一个或多个份样量，用于提供这批产品质量信息和做出质量结论。
3.5.1
批样本 batchsample 能代表该批产品质量的集样组。 注：形成批量样本的集样的个数应由相关方同意，可以采用ISO5022或其他取样规则。
3.5.2
实验室样本 laboratory sample 一组实验室份样。 注：实验室份样数与集样数相同。
3.5.3
测试样本 test-piecesample 一组测试份样。 注：测试份样数可以高于实验室份样数，根据检测方法标准进行确定。
4取样方案
4.1总则 4.1.1 取样方案应得到当事方的认可和同意，应适合份样的获取和测试。取样方案经过确认后形成文件，包括以下内容：
被抽材料的名称、材质、牌号等；批的识别和所有材料的总量；包装方式；
-
参与取样的单位； -第三方检验机构名称；一取样地点、时间、方式；
- -
份样数量；计划测试的项目；一测试方法；用以判定批质量的测试结果的评价依据。
- -
2 GB/T4513.2—2017/IS01927-2:2012
4.1.2取样过程中，份样的分取、预处理、保存应存细操作以保证各测试性能不变。 4.1.3取样人员应由利益双方或适当人员授权，取样员应明确取样的目标。 4.1.4当单个批次确定后，双方应对该批是否分成较小的批和如何分割达成一致意见。 4.1.5在生产过程中，若样品需要第三方进行测试以确认样品的质量，那么抽取的样品应是相同生产工艺条件下生产的。 4.1.6如果需要，交货批可以再细分成单独的试验批。例如，一个交货批可以由几个不同的生产批组成或可被视为独立的几部分组成。 4.1.7取样范例在A.1A.3。
4.2批样品的获取 4.2.1方法 4.2.1.1 确认测试批，即交货批或交货批的一部分（产品属性、数量、运输条件等）。 4.2.1.2 确认包装单元，应明确包装单元的平均重量。 4.2.1.3由双方确定形成批量样本的集样数。从批中随机挑选包装单元的数字，如果包装单元单重小于35kg被认为相当于定形样块，双方可按ISO5022取样规则进行；如果包装单元单重超过35kg，继续在包装单元中取样，就是从每个包装单元中获取集样，依据ISO8656-1来确定组成集样的单体份样数和质量以得到集样。
a) 估计材料的最大颗粒尺寸，根据表1确定单体份样的最小重量。为了避免取样中的系统错误：
应充分考虑最大颗粒尺寸。
表1由最大颗粒尺寸确定的最小单体份样量
最大颗粒尺寸/mm
最小单体份样量/kg
3<~≤10 1<~≤3
0.50 0.20 0.050
≤1
注1：单体份样量与体积密度有关，p>1g/cm的按表2；对于低体积密度的，单体份样量可以由表中的数值与材料
的体积密度的乘积确定。 注2：骨料粗大的产品宜特别商定。对于需预研磨或预均化的材料，最小单体份样量不能按粗骨料的颗粒尺寸决
定，而是按混料前的最大颗粒尺寸决定，
注3：实际单体份样量依赖于取样设备和将要进行的测试项目。 b): 按ISO8656-1确定单体份样量，同时也要考虑测试样品所需的最小量。 c) 从测试批中抽取份样数应考虑材料性能上的偏差，所以应按各种质量等级分类。对于特定性
能和种类的不定形产品，平均值和标准偏差分别用μ和。表示，变异系数Cv=100a/μ，以百分比表示。变异系数值可分为三类：第一类：0%
3 GB/T4513.2—2017/ISO1927-2:2012
表2最小单体份样数
最小单体份样数
包装单元的质量/103kg
第一类 4 4
第二类 4 6
第三类 8 12
≤1 >1~<5
集样量应等于最小单体份样量乘以最小份样数。如果集样量低于需要测试样的量，应增加单体份样量或份样数以满足测试要求。
注4：包装单元大于5000kg的，取样方案需要当事方同意或依据ISO10725进行。
4.2.2取样设备
通常使用的取样设备有取样箱、管状取样器、穿孔取样器或铲等，应满足以下要求：
在任何情况下，取样器开口宽度不应低于10mm及不低于最大骨料尺寸的3倍；取样箱开口长度应比取样流槽深度大，其深度应保证细小颗粒不会弹出箱子；
-
管状取样器或穿孔取样器的长度应在1000mm～2000mm之间。
-
4.2.3份样的获取方法
4.2.3.1从大包装中取样
材料自身重量造成管状取样器或穿孔取样器不易操作，且运输过程中易发生偏析，所以从大袋中取样有一定困难，因此取样的最佳的条件是从生产的过程中抽取单体份样。
单体份样应通过取样箱从均匀的物料流中取得，并确保整个横截面上的物料全部被收集。在流动中取样通常不用铲或勺。
在预先准备好的不定形产品中（如浇注料），如果已知材料以未混合状态交付或在运输过程中已产生偏析，应混合后取得单体份样。
将取得的单体份样混合成一个集样。 4.2.3.2从小包装中取样
从密封罐或包裹块（质量小于50kg）中取样，这些包装单元按定型制品随机抽取一定数量的包装单元。 4.3份样的缩分 4.3.1通则
4.3.2和4.3.4描述的程序适用于从批量样品中获得实验样品。4.3.3描述的方式适用于没有缩分设备或缩分设备不适合的时候。所有方式都可以配合使用，例如，先用四分法缩分再用格槽缩分器缩分。
为了混合和操作方便，需要一个干净、平坦、坚硬的工作平台，如样盘或玻璃板。每个最小实验室份样量应满足所有测试项目和保留样品的需要。含结合剂的耐火可塑料首先应除去10mm厚的外表皮后再缩分。 4.3.2用格槽缩样箱缩分
将集样放进一个格槽缩样箱的托盘上，把其他两个箱放在恰当的位置，从格槽缩分箱的长端将料倾
