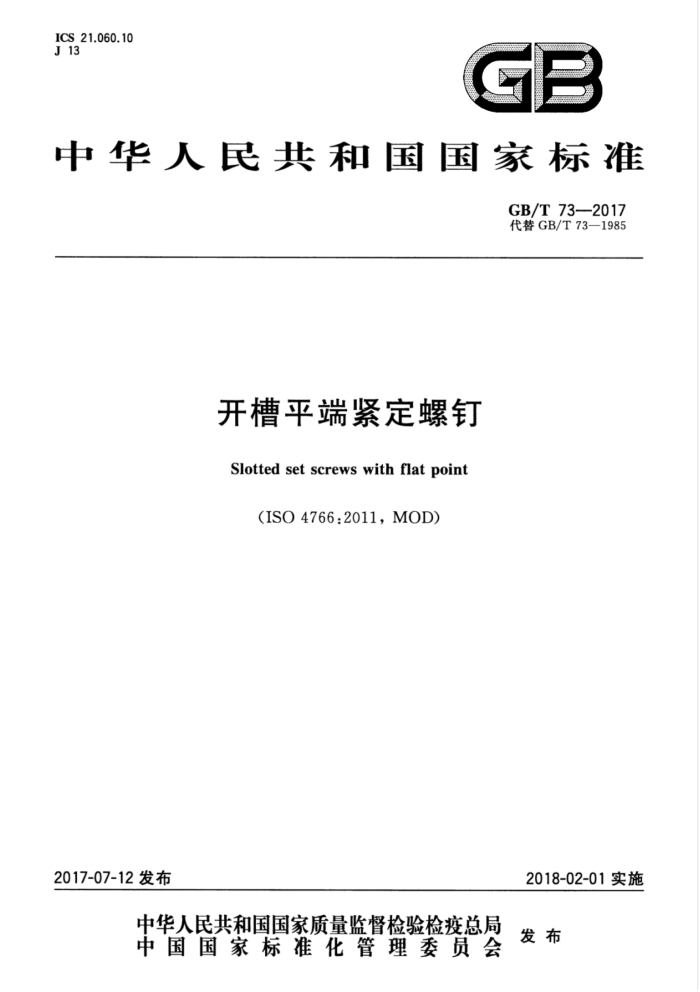

ICS 21.060.10 J 13
CP
中华人民共和国国家标准
GB/T73-2017 代替GB/T73—1985
开槽平端紧定螺钉
Slotted set screws with flat point
(ISO 4766:2011,MOD)
2017-07-12发布
2018-02-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 中华人民共和国
国家标准开槽平端紧定螺钉 GB/T 73—2017
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100029) 北京市西城区三里河北街16号(100045)
网址www.spc.net.cn
总编室：(010)68533533 发行中心：(010)51780238
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16印张0.5字数12千字 2017年7月第一版 2017年7月第一次印刷
*
书号：155066·1-56755定价 14.00元 GB/T73—2017
前言
本标准是“紧定螺钉”系列国家标准之一。该系列包括：
GB/T71开槽锥端紧定螺钉； -GB/T73 3开槽平端紧定螺钉； -GB/T74开槽凹端紧定螺钉； -GB/T75 5开槽长圆柱端紧定螺钉； -GB/T77 内六角平端紧定螺钉； GB/T78 内六角锥端紧定螺钉； GB/T79 内六角圆柱端紧定螺钉； GB/T80 内六角凹端紧定螺钉； -GB/T83 方头长圆柱球面端紧定螺钉； -GB/T84方头凹端紧定螺钉； -GB/T85方头长圆柱端紧定螺钉；
-
-
-
-GB/T86方头短圆柱锥端紧定螺钉； GB/T821方头平端紧定螺钉。
-
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T73一1985《开槽平端紧定螺钉》，与GB/T73一1985相比，主要技术变化如下：
引用螺纹标准统一为GB/T193、GB/T9145（见第2章、表2)； -增加M3.5的螺纹规格（见表1)；增加通用技术条件按GB/T16938（见表2)；不锈钢性能等级修改为：A1-12H（见表2）；增加有色金属CU2、CU3（见表2）； -对钢螺钉，删除表面氧化处理，增加不经处理及非电解锌片涂层技术要求按GB/T5267.2
-
（见表2)；
对不锈钢螺钉，删除不经处理，增加简单处理及钝化处理技术要求按GB/T5267.4（见表2）一增加“如需其他技术要求或表面处理，应由供需协议”（见表2)；一增加对钢螺钉表面缺陷规定（见表2）。 本标准使用重新起草法修改采用ISO4766：2011《开槽平端紧定螺钉》。 本标准与ISO4766：2011的技术性差异及其原因如下：
删除ISO4766规定“如需其他技术要求，..…ISO3506-3和ISO4759-1中选择。”（见第1 章），不属于本标准规定的内容；在规范性引用文件中，用我国标准代替国际标准（见第2章），增加引用GB/T90.2（见表2）和 GB/T1237（见5.1），删除对ISO965-3的引用，以符合我国紧固件基础标准； -增加钢及不锈钢螺钉性能等级“d<1.6mm：按协议”（见表2），明确小规格产品性能等级的规定；一规定有色金属螺钉性能等级（见表2），以符合我国紧固件基础标准；增加包装技术要求（见表2），以符合我国紧固件基础标准；
-
I GB/T 73—2017
修改标记示例为简化标记示例（见5.2），以符合GB/T1237的规定。 本标准由中国机械工业联合会提出。 本标准由全国紧固件标准化技术委员会（SAC/TC85）归口。 本标准负责起草单位：中机生产力促进中心。 本标准参加起草单位：浙江吉达金属有限公司。 本标准由全国紧固件标准化技术委员会负责解释。 本标准所代替标准的历次版本发布情况为：
GB/T73-1958.GB/T73—1966、GB/T73—1976.GB/T73-1985。
Ⅱ GB/T 73—2017
开槽平端紧定螺钉
1范围
本标准规定了开槽平端紧定螺钉的型式尺寸、技术条件和标记。 本标准适用于螺纹规格为M1.2～M12、产品等级为.A级的开槽平端紧定螺钉。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注期的引用文件，仅注目期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T90.1紧固件验收检查（GB/T90.1—2002，idtISO3269：2000） GB/T90.2紧固件标志与包装 GB/T193普通螺纹直径与螺距系列（GB/T193一2003，ISO261:1998，MOD） GB/T1237紧固件标记方法（GB/T1237—2000，eqvISO8991：1986） GB/T3098.3紧固件机械性能紧定螺钉（GB/T3098.3—2016，ISO898-5：2012，MOD） GB/T3098.10 紧固件机械性能有色金属制造的螺栓、螺钉、螺柱和螺母（GB/T3098.10-
1
1993，eqvISO8839:1986)
GB/T3098.16 紧固件机械性能不锈钢紧定螺钉（GB/T3098.16—2014，ISO3506-3：2009， MOD)
GB/T 3103.1 紧固件公差 螺栓、螺钉、螺柱和螺母（GB/T3103.1一2002，idtISO4759-1：2000） GB/T5267.1 紧固件电镀层（GB/T5267.1—2002，ISO4042：1999，IDT) GB/T5267.2 紧固件非电解锌片涂镀层（GB/T5267.2—2002，ISO10683：2000，IDT） GB/T5267.4 紧固件表面处理耐腐蚀不锈钢钝化处理（GB/T5267.4一2009，ISO16048：2003，
IDT)
GB/T 5276 紧固件 螺栓、螺钉、螺柱及螺母尺寸代号和标注（GB/T5276一2015，ISO225： 2010，MOD)
GB/T 5779.1 紧固件表面缺陷 螺栓、螺钉和螺柱一般要求（GB/T5779.1一2000，idtISO 6157-1:1988)
GB/T9145 普通螺纹 中等精度、优选系列的极限尺寸（GB/T9145一2003，ISO965-2：1998， MOD)
GB/T16938 紧固件 螺栓、螺钉、螺柱和螺母运 通用技术条件（GB/T16938—2008，ISO8992： 2005,IDT)
3型式尺寸
螺钉的型式与尺寸见图1和表1。 尺寸代号和标注应符合GB/T5276。
1 GB/T 73—2017
120*或 /90°
8845*
S
1
：不完整螺纹的长度u≤2P。 45°仅适用于螺纹小径以内的末端部分。 ：表中在虚阶梯线以上的短螺钉应制成120°。
图1
表1尺寸
单位为毫米
螺纹规格
M1.2 M1.6 M2 M2.5 M3 (M3.5)* M4 M5 M6 M8 M10 M12 0.25 0.35 0.4 0.45 0.5 0.6 0.7 0.8
pb
1.25 1.5 1.75
1
螺纹小径
dt
max min max 公称 0.2 0.25 0.25 0.4 0.4 0.5 0.6 0.8 1 1.2 1.6 2 min
0.35 0.55 0.75 1.25 1.75 1.95 2.25 3.20 3.70 5.20 6.64 8.14 0.60 0.80 1.00 1.50 2.00 2.20 2.50 3.50 4.00 5.50 7.00 8.50
dp
0.26 0.31 0.31 0.46 0.46 0.56 0.66 0.86 1.06 1.26 1.66 2.06 0.40 0.45 0.45 0.60 0.60 0.70 0.80 1.00 1.20 1.51 1.91 2.31 0.40 0.56 0.64 0.72 0.80 0.96 1.12 1.28 1.60 2.00 2.40 2.80 0.52 0.74 0.84 0.95 1.05 1.21 1.42 1.63 2.00 2.50 3.00 3.60
max min max
[e
公称 min max 2
1.8 2.2
2.5 2.3 2.7
2.8 3.2 3.7 4.3 4.7 5.3 5.7 6.3 7.7 8.3 9.7 10.3
3 4 5 6 8 10 12 11.6 12.4 (14)* 13.6 14.4 16 15.6 16.4 2 GB/T73-—2017
表1(续)
单位为毫米
M1.2 M1.6 M2 M2.5 M3 (M3.5) M4 M5 M6 M8 M10 M12
螺纹规格d
[e
公称 min max 20 19.6 20.4 25 24.6 25.4 30 29.6 30.4 35 34.5 35.5 40 39.5 40.5 45 44.5 45.5 50 49.5 50.5 55 54.4 55.6 60 59.4 60.6 注：阶梯实线间为优选长度范围。
尽可能不采用括号内的规格。 b P 螺距。 e最小和最大值按GB/T3103.1规定，并圆整到小数点后1位
-
技术条件和引用标准
4.
技术条件和引用标准见表2。
表2 技术条件和引用标准
材料通用技术条件
不锈钢 GB/T 16938
有色金属
钢
公 差标 准等 级
6g
螺 纹
GB/T 193,GB/T 9145 d<1.6mm：按协议； d≥1.6mm:A1-12H d<1.6mm：按协议；
d<1.6mm：按协议； d≥1.6mm:14H.22H d<1.6mm：按协议； d≥1.6mmGB/T3098.3 d≥1.6mm:GB/T3098.16
CU2、CU3
机械性能
标 准产品等级标 准
GB/T 3098.10
A GB/T 3103.1
公 差
不经处理；电镀技术要求按GB/T5267.1； 钝化处理技术要求按 电镀技术要求按GB/T5267.1 非电解锌片涂层技术要求按 GB/T5267.4 GB/T 5267.2
简单处理；
简单处理；
表面处理
如需其他技术要求或表面处理，应由供需协议
表面缺陷验收及包装
GB/T 5779.1
GB/T 90.1,GB/T 90.2 GB/T 73—2017
5 标记
5.1 标记方法
标记方法按GB/T1237规定。 5.2 标记示例
螺纹规格为M5、公称长度1=12mm、钢制、硬度等级14H级、表面不经处理、产品等级A级的开槽平端紧定螺钉的标记：
螺钉 GB/T 73 M5×12
