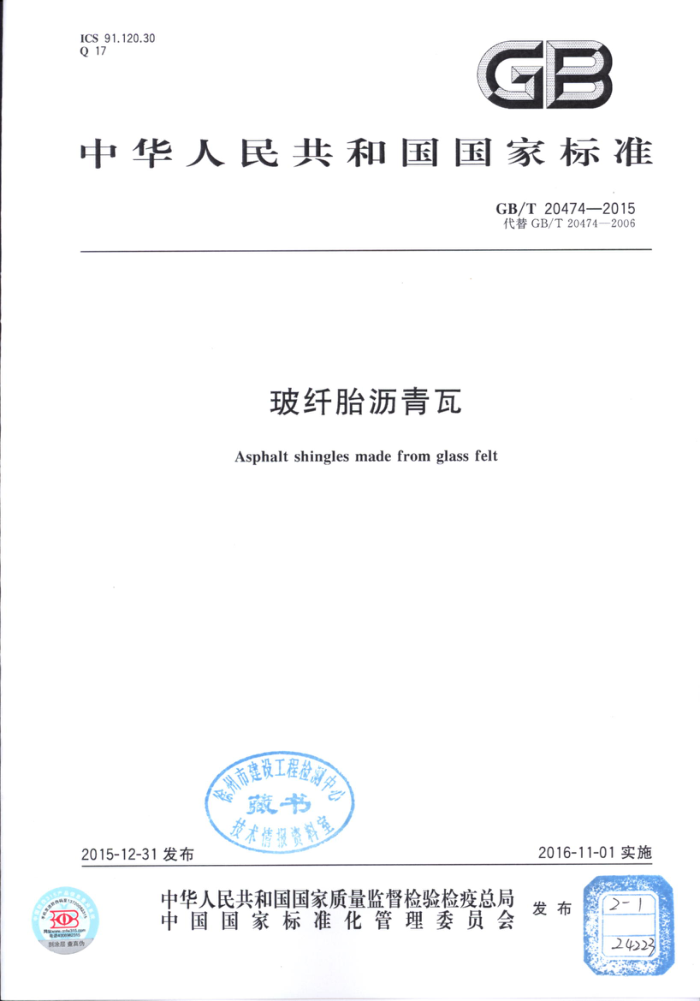

ICS 91.120.30 Q 17
GB
中华人民共和国国家标准
GB/T20474—2015 代替GB/T20474—2006
玻纤胎沥青瓦
Asphalt shingles madefromglass felt
泰市建设工程检测公薇书技术传投资料室
2016-11-01实施
2015-12-31发布
5 2
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布
24223
刮涂层查真 GB/T20474—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T20474一2006《玻纤胎沥青瓦》。 本标准与GB/T20474一2006相比，主要技术内容变化如下：
修改了规范性引用文件（见第2章，2006年版的第2章）；修改了标记（见4.3，2006年版的4.3)；修改了原材料（见5.2、5.3，2006年版的5.2、5.3）；修改了沥青瓦单位面积质量（见6.1.3，2006年版的6.1.1)；删除了上表面为金属面的沥青瓦（见2006年版的4.1.2、5.3、6.1.1、表1和7.12)；修改了物理力学性能指标（见表1，2006年版的表1)；修改了不透水性、玻纤胎沥青瓦抗风揭性能试验方法（见表1、7.9、7.14、附录B，2006年版的表1、7.9、7.16、附录A）；增加了燃烧性能及其试验方法（见表1、7.15）。
本标准由中国建筑材料联合会提出。 本标准由全国轻质与装饰装修建筑材料标准化技术委员会(SAC/TC195)归口。 本标准负责起草单位：建筑材料工业技术监督研究中心、中国建筑材料科学研究总院苏州防水研究
院、中国建筑防水协会、上海建筑防水材料（集团)公司、天津市禹红建筑防水材料有限公司、江苏宏源中孚防水材料有限公司。
本标准参加起草单位：中国建材检验认证集团苏州有限公司、中国建材检验认证集团浙江有限公司、兰溪市天信新型建材有限公司、浙江宏成建材有限公司、江苏欧文斯彩砂科技有限公司、潍坊市正泰防水材料有限公司、杭州晶达建筑材料有限公司、浙江欧耐斯屋面瓦业有限公司、镇江玉宝新型建材有限公司、杭州赛腾多彩瓦有限公司、杭州荣平屋面瓦业有限公司、盘锦禹王防水建材集团有限公司、辽宁九鼎宏泰防水科技有限公司、山东宏恒达防水材料工程有限公司、四川中广建材有限公司。
本标准主要起草人：杨斌、朱志远、洪晓苗、尚华胜、林良、章丹铭、余奕帆、陈斌、责成俊、李德生、 孟凡城、卢建华、曾绍宏、陈云、刘太安、高建民、冯贤明、郑玉宝、严洪明、俞荣良、孙雪钊、高岩、孟宪龙、 毛兰均。
本标准所代替标准的历次版本发布情况为：
GB/T20474—2006。
- GB/T20474—2015
玻纤胎沥青瓦
1范围
本标准规定了玻纤胎沥青瓦（简称沥青瓦）的术语和定义、分类、原材料、要求、试验方法、检验规则、 标志、包装、贮存和运输。
本标准适用于以石油沥青为主要原料，加人矿物填料，采用玻纤毡为胎基、上表面覆以矿物粒（片）料，用于搭接铺设施工的坡屋面用沥青瓦。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T328.4建筑防水卷材试验方法 第4部分：沥青防水卷材厚度、单位面积质量 GB/T 328.8 建筑防水卷材试验方法 第8部分：沥青防水卷材拉伸性能 GB/T328.10—2007 建筑防水卷材试验方法 第10部分：沥青和高分子防水卷材 不透水性 GB/T328.11—2007 建筑防水卷材试验方法 ：第11部分：沥青防水卷材耐热性 GB/T328.17—2007 建筑防水卷材试验方法 第17部分：沥青防水卷材 矿物料粘附性 GB/T328.26 建筑防水卷材试验方法第26部分：沥青防水卷材 可溶物含量（浸涂材料含量） GB8624—2012 建筑材料及制品燃烧性能分级 GB/T8626 建筑材料可燃性试验方法 GB/T 18244 建筑防水材料老化试验方法 GB/T18840 沥青防水卷材用胎基 JC/T1071 沥青瓦用彩砂
3术语和定义
下列术语和定义适用于本文件。
3.1
平面沥青瓦 planeasphaltshingles 以玻纤毡为胎基，用沥青材料浸渍涂盖后，表面覆以保护隔离材料，并且外表面平整的沥青瓦，俗称
平瓦。 3.2
叠合沥青瓦laminatedasphaltshingles 采用玻纤毡为胎基生产的沥青瓦，在其实际使用的外露面的部分区域，用沥青粘合了一层或多层沥
青瓦材料形成叠合状，俗称叠瓦。 3.3
垂片tab 瓦片在屋面上安装后的模仿块瓦的外露部分，通常是被切口所分离的部分。
1 GB/T20474—2015
3.4
切口slit 用来分开垂片的缝隙。
3.5
上表面材料 uppersidesurfacing 外露在空气中，用来保护上表面的材料，如：矿物粒料、板岩。
3.6
下表面材料 underside surfacing 用来保护遮盖下表面防止粘结的连续或不连续的材料，如：砂、石粉、纸、塑料薄膜等，
3.7
粘结点，粘结条 adhesivepoint;stripe 能确保沥青瓦安装在屋面后垂片能被粘结的点、连续或不连续粘结的条
3.8
自粘区域 self adhesive area 自粘能固定垂片并能确保防水的部位。
3.9
保护带 protection stripe 在铺设于屋面之前，防止沥青瓦主的自粘点需区域粘附用的塑料薄膜或防粘纸。
3.10
定位片或企口 guiding tab or cuts 为方便施工过程中拼装在沥青瓦边缘设置的小的点起/凹口拼接具
4分类
4.1 类型
按产品形式分为平瓦（P）和叠瓦（） 4.2规格 4.2.1 长度推荐尺 :1000mm 4.2.2 宽度推荐尺寸：333mm。 4.3标记
按本标准号、产品名称和产品形式顺序标记。 示例：平瓦玻纤胎沥青瓦标记为：
GB/T20474—2015沥青瓦P
5原材料
5.1在浸渍、涂盖、叠合过程中，使用的石油沥青应满足产品的耐久性要求，在使用过程中不应有轻油成分渗出。 5.2所有使用胎基为采用纵向加筋或不加筋的低碱玻纤毡，应符合GB/T18840的要求，胎基单位面积质量不小于90g/m。不应采用带玻纤网格布复合的胎基。 5.3上表面材料应为矿物粒（片）料，应符合JC/T1071的规定。
2
