ICS35.240.60 P 07
CJ

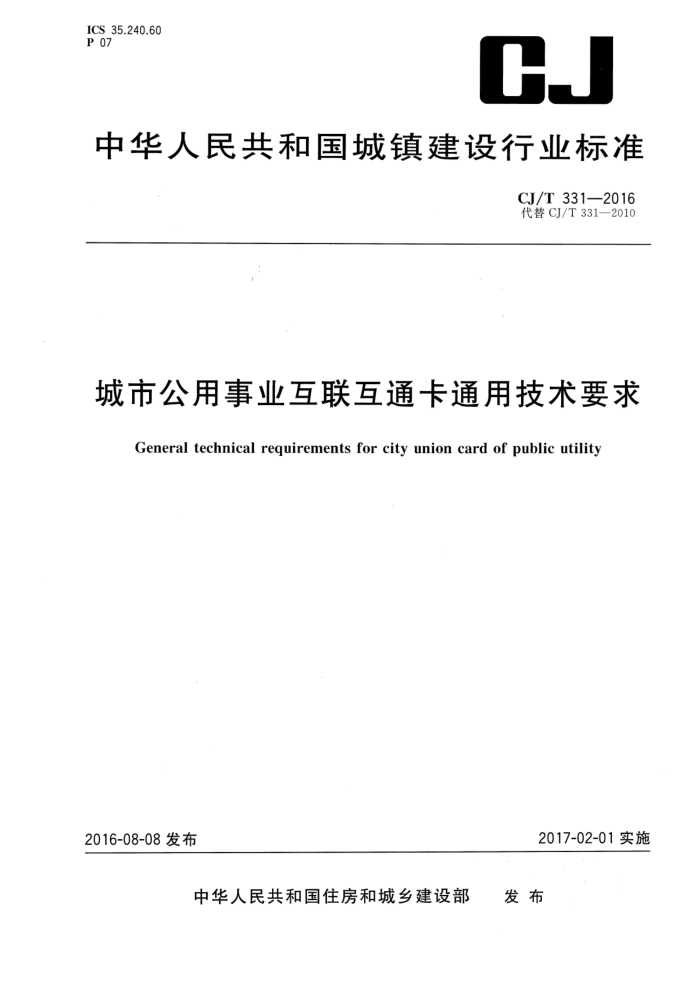

中华人民共和国城镇建设行业标准
CJ/T331—2016 代替CJ/T331—2010
城市公用事业互联互通卡通用技术要求
General technical requirements for city union card of public utility
20.17-02-01实施
2016-08-08发布
发布
中华人民共和国住房和城乡建设部 CJ/T331—2016
目 次
前言
IIl
范围规范性引用文件
A
2 3 术语和定义
缩略语系统要求用户卡技术要求交易流程系统验收..
4
5
2
3
6
7
8
18
附录A（规范性附录） 互联互通标志
20 CJ/T331—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准与CJ/T331一2010相比，主要技术内容变化如下：增加并完善系统要求（见第5章）；一完善用户卡技术要求（见6.1、6.2.2)；一增加并完善交易流程（见第7章）；
增加了系统验证要求（见第8章）。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部信息技术应用标准化技术委员会归口。 本标准负责起草单位：住房和城乡建设部信息中心、住房和城乡建设部IC卡应用服务中心。 本标准参加起草单位：中外建设信息有限责任公司、深圳市华旭科技开发有限公司、深圳市德卡科
技股份有限公司、大唐微电子技术有限公司、北京亿速码数据处理有限责任公司、北京中电华大电子设计有限责任公司、恩智浦半导体（上海)有限公司、英飞凌集成电路(北京)有限公司、上海复旦微电子集团股份有限公司、聚辰半导体（上海)有限公司、北京同方微电子有限公司、中钞信用卡产业发展有限公司、捷德（中国)信息科技有限公司、上海雅斯拓智能卡技术有限公司、广东楚天龙智能卡有限公司、东信和平科技股份有限公司、上海华虹计通智能系统股份有限公司、新开普电子股份有限公司、鸿博股份有限公司、深圳市富士智能系统有限公司、江苏睿博数据技术有限公司、山东华翼微电子技术股份有限公司。
本标准主要起草人：王毅、王辉、张永刚、尚治宇、樊静静、周波、殷骏、张昕、陈勇、王晓雨、张志红、
刘颖、余海泉、黄显明、王宝鹅、王永法、杜俊杰、李岳、丁晓明、陈莹、张丹、黄小鹏、归燕敏、陈云晓、李丽华、 蒋翠军、陈越、王明宇。
本标准所代替标准的历次版本发布情况为：
CJ/T331—2010。
Ⅱ CJ/T331—2016
城市公用事业互联互通卡通用技术要求
1范围
本标准规定了互联互通卡系统要求、用户卡技术要求、交易流程及系统验证要求等本标准适用于互联互通城市间综合交通（公共汽车、地铁、轻轨、轮渡、出租车、公共自行车等）和公
用事业（水、电、气、热等）缴费、风景园林、社区/园区、停车场收费等领域的应用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T16649.3识别卡带触点的集成电路卡第3部分：电信号和传输协议 GB/T31778一2015数字城市一卡通互联互通通用技术要求 GB50918城镇建设智能卡系统工程技术规范 CJ/T166建设事业集成电路（IC)卡应用技术条件 CJ/T304建设事业CPU卡操作系统技术要求 ISO/IEC14443-2识别卡无触点集成电路卡接近式卡第2部分：射频功率和信号接口
(Identification cards-Contactless integrated circuit cards—Proximity cards-Part 2:Radio frequency powerand signal interface)
ISO/IEC14443-3识别卡无触点集成电路卡接近式卡第3部分：初始化和防冲突（Identifi cation cards—Contactless integrated circuit cards—Proximity cards—Part 3:Initialization and anticol lision)
ISO/IEC14443-4识别卡无触点集成电路卡接近式卡第4部分：传输协议（Identification cards—Contactless integrated circuit cards—Proximity cards—Part 4:Transmission protocol)
3术语和定义
下列术语和GB/T31778一2015中规定的术语适用于本文件。
3.1
城市一卡通系统 system of city'scard 互联互通卡系统满足于城市内综合交通（公共汽车、地铁、轻轨、轮渡、出租车、公共自行车等)和公用事业缴费、风景
园林、社区/园区应用、停车场管理等多项业务需求的信息系统。
[GB/T31778—2015,定义3.1]
3.2
互联互通cityunion 实现用户卡城市间应用。 [GB/T31778—2015,定义3.2]
1 CJ/T 331—2016 3.3
城市代码 马citycode 由中心级数据处理系统依据邮政编码规则进行统一管理的代码。 [GB/T31778—2015，定义3.3]
3.4
用户卡 usercard 由发卡机构面向社会发行的具有互联互通应用功能的支付工具。 ［GB/T31778—2015，定义3.6]］
3.5
用户卡应用序列号 applicationnumberofusercard 用于标识用户卡唯一的代码。 ［GB/T31778—2015,定义3.7]
3.6
用户卡黑名单 blacklistofusercard 用于拒绝受理的用户卡标识清单，用户卡标识由城市代码和用户卡应用序列号组成。 [GB/T31778—2015,定义3.9]
4 缩略语
下列缩略语适用于本文件。 AID应用标识符（ApplicationIdentifier） BCD 二进制编码的十进制(BinaryCodedDecimal) COS芯片操作系统（ChipOperatingSystem） HEX十六进制数（Hexadecimal) IC集成电路（IntegratedCircuit) MAC报文认证码（MessageAuthenticationCode） PIN个人识别码（PersonalIdentificationNumber) PSAM 消费安全存取模块（PurchaseSecureAccessModule) SFI短文件标识符（ShortFileIdentifier） TAC交易验证码（TransactionAuthorizationCryptogram）
：系统要求
5
5.1 系统框架
城市一卡通互联互通系统应包括密钥管理子系统、数据处理子系统及应用子系统，系统基本框架，见图1。
2
