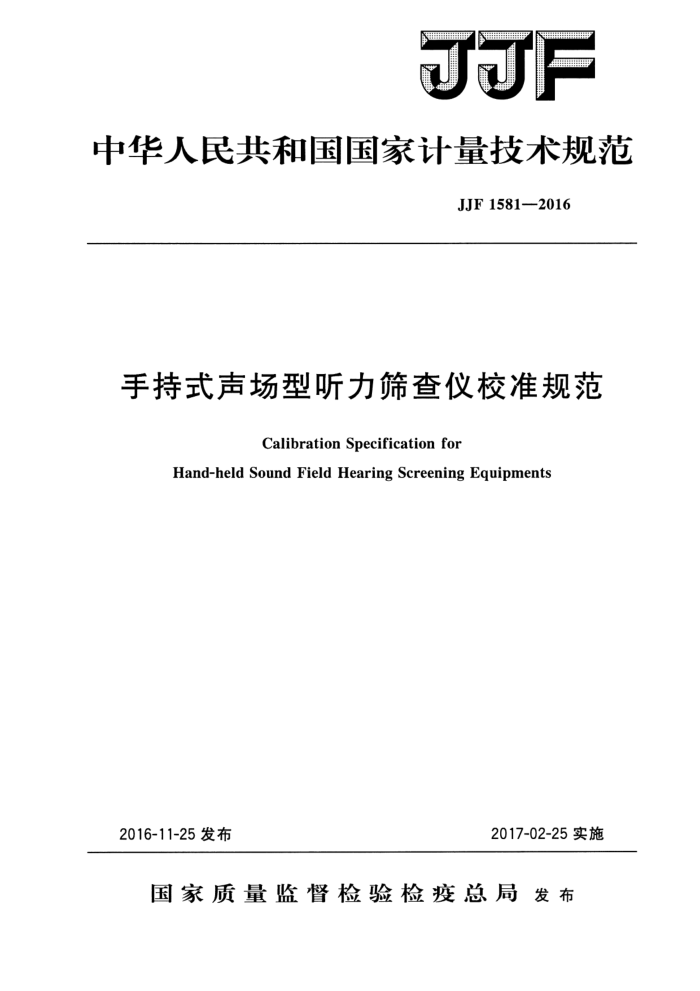

JJF
中华人民共和国国家计量技术规范
JJF1581—2016
手持式声场型听力筛查仪校准规范
Calibration Specificationfor
Hand-held Sound Field Hearing Screening Equipments
2017-02-25实施
2016-11-25发布
国家质量监督检验检疫总局发布 JJF 15812016
手持式声场型听力筛查仪校准规范 Calibration Specificationfor Hand-held Sound Field Hearing
JJF1581—2016
Screening Equipments
归口单位：全国声学计量技术委员会主要起草单位：上海市计量测试技术研究院
中国计量科学研究院
参加起草单位：广州计量检测技术研究院
福建省计量科学研究院
本规范委托全国声学计量技术委员会负责解释 JJF1581—2016
本规范主要起草人：
邓 (上海市计量测试技术研究院) 周子炜（上海市计量测试技术研究院）钟波 (中国计量科学研究院）
参加起草人：
周长华（广州计量检测技术研究院）安兆亮（上海市计量测试技术研究院）李群（福建省计量科学研究院） JJF1581—2016
目录
(Ⅱ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (8) (8) (9) (9) (9) (10) (13) (14) (16)
引言 1范围 2引用文件 3术语和计量单位· 3.1 声频谱特性值 3.2 声失真特性值.· 3.3 滤波复音… 4 概述 5 计量特性 5.1 声自由场测听的基准听阈声压级误差·： 5.2 声频谱特性值· 5. 3 声声压级控制器误差 5. 4 声失真特性值 5.5 窄带噪声扩散场测听的基准听阈声压级误差 5.6 窄带噪声级控制器误差 5. 7 宽带噪声级误差 5.8 滤波复音声压级误差 5. 9 滤波复音声压级控制器误差· 6校准条件 6.1环境条件， 6.2测量标准及其他设备： 7校准项目和校准方法· 7.1校准项目 7.2校准方法 8校准结果表达· 8.1校准数据处理 8.2校准证书 8.3校准结果的测量不确定度 9复校时间间隔··. 附录A自由场与扩散场测听的基准听阈声压级附录B背景噪声修正值的计算方法附录C 筛查仪校准证书的内页格式 .. 附录D测量不确定度评定示例
.
..
.
*.:
I JJF1581—2016
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》编制。 本规范根据手持式声场型听力筛查仪的使用功能，并同时参考GB/T4854.7一
2008《声学校准测听设备的基准零级第7部分：自由场与扩散场测听的基准听》、 GB/T7341.2—1998《听力计第2部分：语言测听设备》和GB/T16296.2—2016 《声学测听方法第2部分：用纯音及窄带测试信号的声场测听》制定。
本规范的不确定度的评定与表示依据JJF1059.1一2012《测量不确定度评定与表示》。
本规范为首次发布。
Ⅱ JJF1581—2016
手持式声场型听力筛查仪校准规范
1范围
本规范适用于手持式声场型听力筛查仪的校准。 2引用文件
本规范引用下列文件： JJG176—2005声校准器 JJG449一2014倍频程和分数倍频程滤波器 JJF1001通用计量术语及定义 JJF1034声学计量名词术语及定义 GB3102.7声学的量和单位 GB/T3947—1996声学名词术语 GB/T4854.7一2008声学校准测听设备的基准零级第7部分：自由场与扩散
场测听的基准听阅
GB/T7341.1一2010电声学测听设备第1部分：纯音听力计 GB/T7341.2一1998听力计第2部分：语言测听设备 GB/T16296.2一2016声学测听方法第2部分：用纯音及窄带测试信号的声
场测听
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
本规范采用GB3102.7规定的量和单位。 JJF1001、JJF1034、GB/T3947-—1996、GB/T4854.7—2008、GB/T7341.1
2010、GB/T7341.2—1998和GB/T16296.2—2016界定的及以下术语和定义适用于本规范。 3.1声频谱特性值characteristicvalueofwarbletonespectrum
声频率所在的1/3倍频带声压级与其他1/3倍频带声压级最大值之间的差值。 3.2声失真特性值characteristicvalueofwarbletonedistortion
声测量时对应的滤波器中心频率所在1/3倍频带电压（方均根值）平方和的算术平方根值与100Hz～20kHz频率范围内总电压（方均根值）的比值，用百分数表示。 3.3滤波复音filteredcomplextone
经滤波处理后所保留的特定频段的复音。
1 JJF1581-2016
4概述
手持式声场型听力筛查仪用于筛查婴幼儿基本听力状况。它既可对婴幼儿进行基本的听觉行为测试，也可对佩戴有助听器的残障人士进行声场测听。手持式声场型听力筛查仪（以下简称筛查仪）由挡位调节开关、信号发生器和扬声器等部分组成，通常在测听室中测试听力。
5计量特性
5.1声自由场测听的基准听声压级误差
声自由场测听的基准听阈声压级的最大允许误差一般不超过土5.0dB（基准声压：20uPa）。声自由场人射方向由制造商提供。 5.2声频谱特性值
输出信号频率为3kHz时声频谱特性值一般不小于20.0dB（基准声压： 20μuPa），输出信号频率非3kHz时声频谱特性值一般不小于10.0dB（基准声压： 20μPa)。 5.3声声压级控制器误差
声声压级控制器的最大允许误差一般不超过步进级的士3/10或士2.0dB（基准声压：20μPa），两者取其较小者。 5.4声失真特性值
声失真特性值一般不超过5.0%。 5.5窄带噪声扩散场测听的基准听阈声压级误差
窄带噪声扩散场测听的基准听阈声压级的最大允许误差一般不超过士5.0dB（基准声压：20μPa）。 5.6窄带噪声级控制器误差
窄带噪声级控制器的最大允许误差一般不超过步进级的士3/10或士2.0dB（基准声压：20μPa），两者取其较小者。 5.7宽带噪声级误差
100Hz20kHz频率范围内的宽带噪声级的最大允许误差一般不超过士5.0dB （基准声压：20μPa）。 5.8滤波复音声压级误差
滤波复音声压级的最大允许误差一般不超过士5.0dB（基准声压：20μPa）。 5.9滤波复音声压级控制器误差
滤波复音声压级控制器最大允许误差一般不超过步进级的士3/10或士2.0dB（基准声压：20uPa），两者取其较小者。
注：以上指标不是用于合格性判别，仅供参考。
6校准条件
6.1环境条件 2 JJF1581—2016
温度：（1535）℃；相对湿度：30%~90%；静压：（86～106）kPa。
6.2测量标准及其他设备 6.2.1测量传声器
应为WS2F型测量传声器和WS2D型测量传声器。 6.2.2声分析仪
在20Hz～20kHz频率范围内的线性频率响应应优于士0.2dB，在校准期间频率响应的漂移应优于土0.1dB。声分析仪的1/3倍频程滤波器部分应满足JJG449一2014中 2级滤波器的要求。 6.2.3全消声室
全消声室的自由场半径不应小于1m，在500Hz～4kHz频率范围内自由场偏差应优于士1.5dB，下截止频率不应高于筛查仪的最低工作频率。 6.2.4混响室
在500Hz～4kHz频率范围内，混响室室内声压级的标准偏差不应大于1.5dB。 6.2.5声校准器
声校准器应满足JJG176一2005中1级的要求。
7 校准项目和校准方法
7.1 校准项目
筛查仪的校准项目见表1。
表1筛查仪校准项目一览表
计量特性的条款号
校准方法的条款号 7. 2. 1 7. 2. 2 7. 2.3 7. 2. 4 7.2.5 7.2. 6 7. 2.7 7.2.8 7.2. 9
序号
项目名称
5. 1 5.2 5. 3 5. 4 5. 5 5. 6 5.7 5. 8 5. 9
声自由场测听的基准听阅声压级误差
1 2 3 4 5 6 7 8 9
声频谱特性值声声压级控制器误差
声失真特性值
窄带噪声扩散场测听的基准听阅声压级误差
窄带噪声级控制器误差
宽带噪声级误差滤波复音声压级误差
滤波复音声压级控制器误差
7.2 校准方法 7.2.1声自由场测听的基准听声压级误差 7.2.1.1校准装置见图1，将声校准器校准过的WS2F型自由场测量传声器和筛查仪
3
