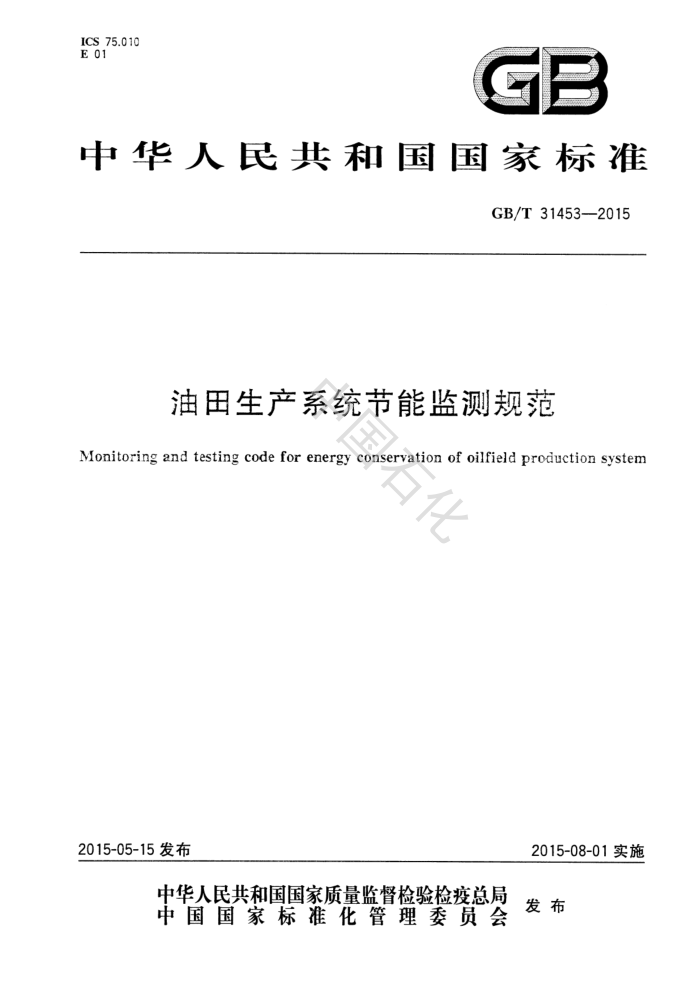

ICS 75.010 E 01
中华人民共和国国家标准
GB/T 31453-—2015
油田生产系统节能监测规范
Monitoring and testing code for energy conservation of oilfieid production system
2015-08-01实施
2015-05-15 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会 发布 GB/T 31453--2015
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义
监测项目与指标要求 4.1 机械采油系统 4.2 原油集输系统 4.3 注水系统 4.4 注聚系统 4.5 供配电系统 4.6 锅炉 4.7 地面主要耗能设备和系统节能检查项目 4.8 新建、扩建和改建工程项目节能检查项目 5节能监测测试方法
X
2 Y
X
?
监测结果评价
6. GB/T 31453--2015
前言
本标准按照GB/T1.1一2009给出的规则起草请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由全国石油天然气标准化技术委员会(SAC/TC355)归口。 本标准起草单位：中国石油天然气集团公司节能技术监测评价中心、中国石油天然气集团公司西北
油田节能监测中心、中国石油天然气集团公司东北油田节能监测中心、中国石化节能监测中心、中国海洋石油总公司节能减排监测中心、东北石油大学、中国石油天然气股份有限公司长庆油田分公司油气工艺研究院。
本标准主要起草人：梁士军、廉守军、田春雨、葛苏鞍、王东、王贵生、刘艳武、徐秀芬、慕立俊、刘磊、 杨军、李辉、成庆林、黄伟、甘庆明、魏立军。
中国石化
Ⅲ GB/T 31453--2015
油田生产系统节能监测规范
1 范围
本标准规定了油田机械采油系统、原油集输系统、注水系统、注聚系统、供配电系统、锅炉等油田生产系统及主要耗能设备的节能监测项目与指标要求、节能监测检查及测试方法和结果评价。
本标准适用于油田机械采油系统、原油集输系统、注水系统、注聚系统、供配电系统、锅炉等油田生产系统及主要耗能设备的节能监测。
2: 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T10180工业锅炉热工性能试验规程 GB/T15317燃煤工业锅炉节能监测 GB/T16664企业供配电系统节能监测方法 GB17167用能单位能源计量器具配备和管理通则 GB 18613 中小型三相异步电动机能效限定值及能效等级 GB 19762 清水离心泵能效限定值及节能评价值 GB 20052 三相配电变压器能效限定值及能效等级 GB/T20901石油石化行业能源计量器具配备和管理要求 GB 24500 工业锅炉能效限定值及能效等级 GB 24848 石油工业用加热炉能效限定值及能效等级 SY/T 5264 油田生产系统能耗测试和计算方法 SY/T 6285 油气储层评价方法
3术语和定义
下列术语和定义适用于本文件。
3.1
节能监测 限定值 limited values for monitoring and testing of energy conservation 在标准规定测试条件下，耗能设备或系统运行时节能监测指标所允许的最低保证值，简称限定值。
3.2
节能蓝测节能评价值 直 evaluating values for monitoring and testing of energy conservation 在标准规定测试条件下,耗能设备或系统达到节能运行的节能监测指标最低保证值，简称节能评
价值。 3.3
泵出口阀节流损失率 losing-ratio of throttle in discharge valve of pump 泵输出功率与泵出口调节阀后有效功率之差与泵输出功率的比值，用百分数表示（简称节流损失率）。
1 GB/T 314532015
表8 掺水泵机组监测项目与指标要求
监测项目 评价指标 Q<25 25 300 Q>400
50 Λ80 《100 ≤150 ≤200 ≤250 ≤300 ≤400
机组效率 限定值 ≥38 ≥41 ≥44 ≥47 ≥49 ≥51 ≥53 >55 ≥57 ≥59 (无调速)
节能评价值 ≥43 ≥46 ≥49 ≥52 ≥54 ≥56 ≥58 ≥60 ≥62 ≥64
%
机组效率 限定值 ≥32 ≥34 ≥37 ≥39 ≥44 ≥46 ≥48 ≥50 ≥51 ≥53 (有调速)
% 节能评价值 ≥36 ≥39 ≥41 ≥44 ≥49 ≥50 >52 ≥54 ≥56 ≥58 节流损失率
10
限定值
<16
% 注1：Q为泵额定排量，单位为立方米每小时（m /h）。 注2：使用调速技术的掺水泵机组仅评价机组效率，该机组效率为泵出口调节阀后有效功率与原动机输入功率
的比值。
4.2.1.3 热洗泵
监测项目与指标要求见表9。
表 9 热洗泵机组监测项目与指标要求
Q≤15 15 监测项目机组效率 (无调速)
评价指标限定值
50 ≤20 ≤25 <30 ≤50 ≤65 80 Q>80 ≥30 ≥34 ≥38 ≥42 ≥46 ≥50 ≥53 ≥55
≥51 ≥55 ≥58 ≥60
% 机组效率 (有调速)
节能评价值 ≥35
≥39
≥43
≥47
限定值节能评价值 ≥29 ≥33 ≥36 ≥39 ≥43 ≥46 ≥49 ≥50
≥25 ≥29 ≥32 ≥35 ≥39 ≥42 ≥45 ≥46
% 节流损失率
限定值
≤16
% 注 1：Q为泵额定排量,单位为立方米每小时(m /h)。 注2：使用调速技术的热洗泵机组仅评价机组效率，该机组效率为泵出口调节阀后有效功率与原动机输人功率
的比值。
4.2.2加热炉 4.2.2.1 燃气加热炉
监测项目与指标要求见表10。 GB/T 31453--2015
表 10 燃气加热炉监测项目与指标要求
0.40 监测项目排烟温度
评价指标
D0.40
0.63 ≤1.25 ≤2.00 ≤2.50 ≤3.15 D>3.15
限定值限定值限定值限定值节能评价值 ≥70 ≥75 ≥80 ≥85 ≥85 ≥88 ≥89
300 ≤250 ≤220 ≤200 ≤200 180 ≤180 ≤2.2 ≤2.0 ≤2.0 ≤1.8 ≤1.8 ≤1.6 1.6
℃ 空气系数
炉体外表面温度
≤50
℃ 热效率 % 注：D为加热炉额定容量,单位为兆瓦（MW)。
≥62 ≥70 ≥75 ≥80 ≥82 ≥85 ≥87
4.2.2.2 燃油加热炉
监测项目与指标要求见表11。
表 11 燃油加热炉监测项目与指标要求
评价指标 D≤0.40 0.40 1.25 监测项目排烟温度
0.63 <1.25 2.00 ≤2.50 ≤3.15 D>3.15
≤300 <250 ≤220 ≤200 200 ≤180 180
限定值
℃ 空气系数
≤2.0 ≤2.0 ≤1.8 ≤1.8 《50
限定值限定值限定值节能评价值
≤2.5
≤2.2
2.2
炉体外表面温度
℃ 热效率 % 注：D为加热炉额定容量，单位为兆瓦（MW)。
≥58 ≥65 ≥70 ≥75 ≥80 ≥82 ≥85
≥78 ≥80 ≥85 ≥87 ≥88
≥70
≥75
4.2.2.3燃煤加热炉
监测项目与指标要求见表 12。
表 12 燃煤加热炉监测项目与指标要求
0.40 评价指标 D≤0.40
监测项目
D>3.15
排烟温度
限定值限定值限定值
≤300 ≤280 ≤250 ≤220 ≤220 《200 ≤180
℃ 空气系数
≤2.6 ≤2.4 ≤2.4 ≤2.4 ≤2.2 ≤2.0
≤2.6
炉体外表面温度
≤50
°℃
