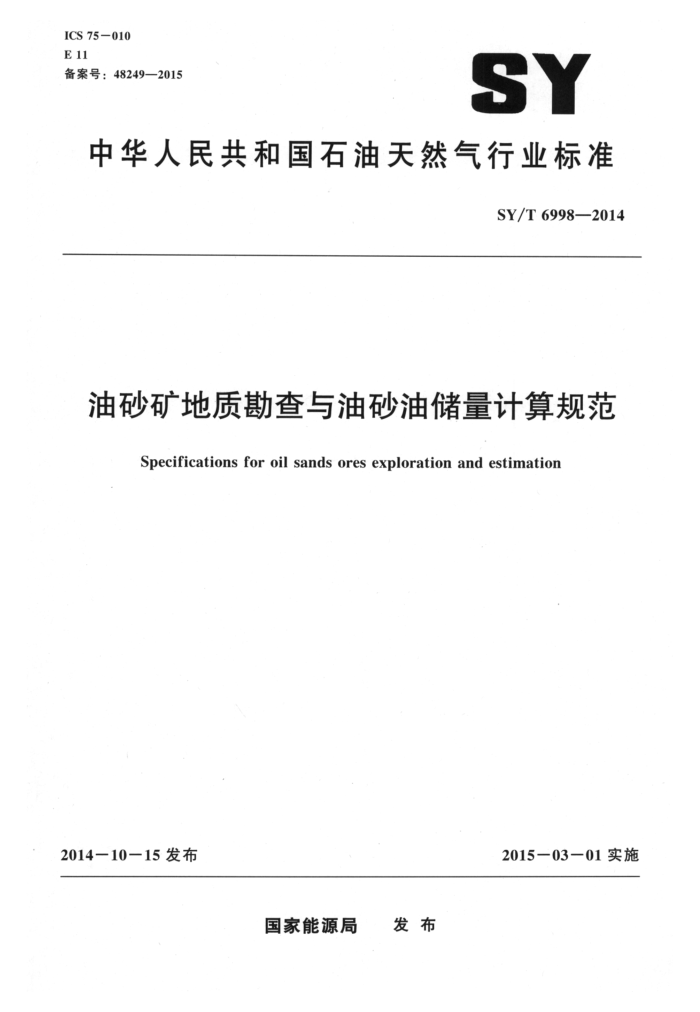

ICS 75-010 E 11 备案号：48249—2015
SY
中华人民共和国石油天然气行业标准
SY/T 6998—2014
油砂矿地质勘查与油砂油储量计算规范
Specifications for oil sands ores exploration and estimation
2014—10—15 发布
2015一03一01实施
国家能源局 发布 SY/T 6998—2014
目 次
前言
1
范围 2 规范性引用文件 3
1
术语和定义油砂矿地质勘查的阶段划分及要求油砂矿地质勘查手段油砂油地质储量计算地质储量计算参数确定原则
4
5
6
7
8 技术可采储量计算 9
经济评价与经济可采储量计算 10资源/储量综合评价附录 A（规范性附录）样品的采集与分析附录B（规范性附录）各级储量的勘探程度和地质认识程度要求附录C（规范性附录） 储量计算公式中的参数名称、符号、计量单位及取值位数附录D（规范性附录） 油砂油储量规模和品位等分类 SY/T 6998—2014
前 言
本标准按照GB/T1.1一2009《标准化工作导则 」第1部分：标准的结构和编写》给出的规则起草。
本标准由石油地质勘探专业标准化技术委员会提出并归口。 本标准起草单位：中国石油新疆油田分公司石油天然气储量管理委员会、国土资源部中国地质调
查局油气资源调查中心、新疆维吾尔自治区克拉玛依市国土资源局。
本标准主要起草人：匡立春、张明玉、吴宝成、黄文华、何爱东、邱海峻、凌支虎、孙茂亭。
Ⅱ SY/T 6998—2014
油砂矿地质勘查与油砂油储量计算规范
1范围
本标准规定了油砂矿地质勘查的阶段划分、工作程度要求、油砂油地质储量的分级、储量计算和储量评价的方法。
本标准适用于地面露头和近地表（埋深小于100m）油砂油的储量计算，也可作为地质勘查工作成果验收、评审的依据。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
DZ/T 0217石油天然气储量计算规范 SY/T5367—2010　石油可采储量计算方法
3术语和定义
下列术语和定义适用于本文件。
3.1
油砂oil sands 油砂又称沥青砂，是一种含有天然沥青的砂岩或其他岩石。通常是由沥青、砂粒、水、黏土等矿
物质组成的混合物。 3. 2
油砂矿oil sands ores 由地质作用形成的油砂自然富集物，出露地表或近地表（埋深小于100m），主要以露天或巷道
开采方式开采。 3.3
油砂油 tar sand oil 油砂油又称沥青砂油或天然沥青（natural bitumen），是指从油砂矿中直接开采出的或从油砂中
经初次提炼的、黏度极高（油藏条件下黏度大于50000mPa·s）的石油。 3. 4
油砂岩密度oil sand rock density 单位体积油砂的质量。
3. 5
重量含油率the weight percentage of bitumen 油砂油与油砂的重量之比值（重量百分数）。 SY/T 6998—2014
4油砂矿地质勘查的阶段划分及要求
4.1普查阶段 4.1.1 普查阶段的任务是寻找油砂油资源并圈定出详查区范围。 4.1.2．普查阶段工作程度要求：
a） 调查勘查区自然地理条件和地貌特征，初步了解勘查区水文地质条件，调查工、农业及生态
等环境现状。
b） 初步查明勘查区的地层层序、构造形态、油砂层位、产状、厚度、岩性、物性和主要油砂
层的分布范围，初步掌握油砂矿品位等特征。 初步了解油砂油基本特性。
c）
d） 初步了解其他有益矿产赋存情况。 e） 估算各油砂层的资源量/储量，即预测储量。
4.2详查阶段 4.2.1 详查阶段的任务是在普查的基础上，圈出评价范围，并提供预可行性研究报告，为矿区总体发展规划提供地质依据。 4.2.2详查阶段工作程度要求：
a） 基本查明勘查区构造形态，控制勘查区的边界和勘查区内可能影响油砂矿藏划分的构造，评
价勘查区的构造情况。 b）基本查明勘查区油砂层位、产状、厚度及展布、黏土矿物成分及含量、油砂矿品位和开采
范围，基本确定油砂矿的空间分布，评价可采油砂矿的稳定程度和可采性。 c）基本查明油砂油流体性质、组分及品质，评价油砂油工业利用方向。 d） 基本查明勘查区水文地质条件，主要可采油砂层顶底板工程地质特征、地温、地层压力等
开采技术条件，对可能影响矿区开发建设的水文地质条件和其他开采技术条件做出评价，评价勘查区环境地质条件。
e）) 对油砂油的加工提取进行实验室流程试验研究，评价其工业价值。 f）基本查明其他有益矿产赋存情况，做出有无工业价值的初步评价 g） 计算可供进一步评价或开采试验的各油砂层的资源/储量，即控制储量。 h）对有工业开采价值的油砂矿提供预可行性研究。
4.3评价与开采试验阶段 4.3.1该阶段是对已知具有工业价值的矿床，通过加密钻孔、采样工程和现场开采试验，计算油砂油探明储量，编制开发设计和经济评价方案。 4.3.2评价与开采试验阶段工作程度要求：
详细查明评价区构造形态、断裂体系及其对矿体的影响程度。
a）
b）详细查明油砂层位、层数、产状、厚度、规模、岩性、岩石结构及构造、物性、黏土矿物
成分及含量、油砂矿品位和开采范围等，确定矿体的连续性，对可采油砂矿的稳定程度和可采性进行详细评价。
c）详细查明油砂油流体性质、组分及品质，确定油砂油工业利用方向。 d) 通过露天开采、井下巷道及井采等中试或开采试验，确定合理的开采方式和开采技术条件、
采收率及其对应的开采技术界限，为开发概念设计和经济评价提供依据。 e）对有工业价值的其他有益矿产详细查明其赋存情况。
2 SY/T 6998—2014
f）在开发设计和经济评价基础上计算各油砂层的探明储量。 4.3.3对于露天开采的油砂矿，根据其开采的特点，其勘查工作程度除应执行4.3.2的要求外，还应符合下列要求：
a）详细查明露天开采对大气、周边水源、耕地、城镇村庄等环境的影响，评价对环境污染程度
的大小。 b）严格控制先期开采地段油砂露头的顶底界面及油砂露头被剥离后的形态，露天开采的最下
个油砂层的露头，其底板深度的误差应控制在5m以内。 详细查明先期开采地段内落差大于10m的断层；查明作为露天开采边界的断层，以及露天
c
边界以外可能影响露天边坡稳定性的断层。 d) 详细查明各油砂层的夹层数、产状、厚度、岩性，对不能分层剥离的夹层和在开采时可能
混人油砂中的顶底板岩石，均应评价其对洗油及尾矿处理的影响。 详细查明剥离岩层中赋存的其他有益矿产，对具有工业价值的应提供必要的地质资料
e）
f) 详细查明露天开采的最下一个可采油砂层顶板以上各含水层，以及油砂层底板以下的含水层
的分布、厚度及水文地质特征 g） 查明露天剥离物及边坡各岩层的岩性、产状、厚度、物理力学性质、水理性质，评价影响
边坡稳定性的主要地质因素。
5油砂矿地质勘查手段
5.1油砂矿地质勘查工作必须根据地形和地质条件，合理选择和使用地质填图、物探、槽探、井探、 测井、采样测试等勘查手段。 5.2油砂矿地质勘查均应在槽探、井探及必要的其他地面物探方法配合下进行地质填图。地质填图的比例尺为：
a）普查阶段1：50000～1：25000。 b）详查阶段1：25000～1：10000。 c）评价与开采试验阶段1：10000～1：5000。
5.3凡地形、地质及埋深等条件适宜的地区，应以地面物探结合槽探、井探为主要手段，配合地质填图、测井、采样测试及其他手段，进行各阶段的地质研究工作。二维地震主测线的间距：普查阶段一般为1km～2km，详查阶段一般为0.5km～1km，评价与开采试验阶段根据需要确定是否实施三维地震。 5.4通过钻孔进行勘查的应进行全井段取心。 5.5各勘查阶段钻孔样品的采集及测试项目应按附录A的要求确定。
6油砂油地质储量计算
6.1＇油砂油地质储量分级
油砂油地质储量划分为预测、控制和探明三级储量，分别对应普查、详查和评价与开采试验三个阶段。
预测、控制和探明三级储量的勘探开发程度和地质认识程度按照附录B的要求确定。 6.2储量计算下限
重量含油率或单井热采油汽比下限见表1。 SY/T 6998—2014
井参数与含油率关系图版解释其含油率大于或等于6%。 7.2.2夹层起扣标准
油砂层夹层起扣厚度为0.2m。 各计算单元油砂有效厚度根据等值线面积权衡求得。
7.3油砂岩密度
单孔（井）油砂岩密度根据取样算术平均法求得。各计算单元根据实际岩样所测的油砂岩石密度值井点算术平均求得。 7.4重量含油率
单孔（井）重量含油率根据取样点所代表的油砂层厚度权衡取值，取样均匀时亦可采用算术平均法。各计算单元重量含油率根据单孔控制油砂层体积权衡求得。
8 技术可采储量计算
8.1 露天开采和井下巷道开采
露天开采和井下巷道开采技术可采储量采用以下公式计算：
NR=N·KR·ER
(2)
式中： NR——油砂油可采储量，单位为万吨（10*t)； KR——矿体可采系数； Er 工业水洗采收率。 矿体可采系数：根据中试矿坑（或巷道开采试验）实际开采的收获率确定，也可采用类比确定。 工业水洗采收率：根据现场中试试验确定。
_WR
KR=WT
(3)
式中： Wr- 采到地面油砂重量，单位为万吨（10*t）； Wt 地下油砂总重量，单位为万吨（10*t）。
公 WR.a
(4)
ER
式中: W. 工业水洗获得油重量，单位为万吨（104t)；
8.2钻井注蒸汽开采
钻井注蒸汽开采的采收率采用SY/T5367一2010的公式（7）计算： Er css = 0. 2114 0. 1795hr - 0. 000033D。 0. 00028h 0. 001366lgK - 0. 03067lgμ。 式中： ERCSs 蒸汽吞吐原油采收率；
.(5)
5
