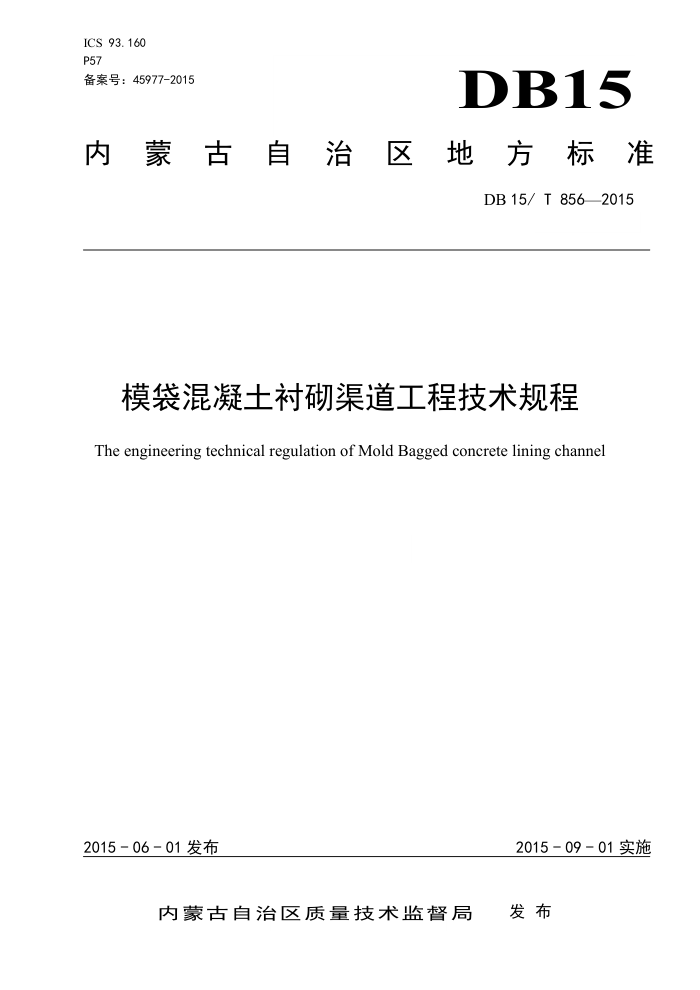

ICS 93.160 P57 备案号：45977-2015
DB15
内蒙古自治区 地方标准
DB15/T8562015
模袋混凝土衬砌渠道工程技术规程
The engineering technical regulation of Mold Bagged concrete lining channel
2015-09-01实施
2015-06-01发布
发布
内蒙古自治区质量技术监督局 DB15/T8562015
目 次
前言 1范围 2规范性引用文件术语和定义
TT
3
材料 4.1土工模袋材料 4. 2 土工模袋基本技术指标 4. 3 混凝土拌合用水水质 5设计 5. 1 适用条件 5. 2 模袋选择 5. 3 混凝土材料 5. 4 衬砌渠道水力计算 5. 5 模袋混凝土厚度、稳定性、排渗核算和抗滑措施 6 施工 6. 1 一般规定 6.2 现场准备工作 6.3 模袋铺设和连接 6.4 混凝土的搅拌生产 6.5 混凝土的泵送、灌注 7运行管理附录A（资料性附录） 土工模袋基本型式. 附录B（规范性附录） 土工模袋基本技术指标. 附录C（资料性附录） 水质检验. 附录D（规范性附录） 模袋混凝土护坡施工质量检测项目和标准
4
V
8
9
10 DB15/T8562015
前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由内蒙古自治区水利厅提出并归口。 本标准起草单位：内蒙古自治区水利科学研究院、巴彦淖尔市水利勘测设计院、内蒙古济禹水
利工程建设有限公司、内蒙古河套灌区管理总局。
本标准主要起草人：程满金、贾宏伟、赵春雷、尹晓云、杨宏志、庞勇、高文慧、郭富强、 范泽华、赵贵成、步丰湖、韩凤兰、郭彦芬。
II DB15/T8562015
模袋混凝土衬砌渠道工程技术规程
1范围
本标准规定了模袋混凝土衬砌渠道设计、施工、管理等技术措施本标准适用于内蒙古地区模袋混凝土衬砌渠道工程规划设计、施工和管理。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB175通用硅酸盐水泥 GB5749生活饮用水卫生标准 GB/T17640土工合成材料长丝机织土工布 GB50288灌溉与排水工程设计规范 DL/T5150水工混凝土试验规范 SL18渠道防渗工程技术规范 SL/T225水利水电工程土工合成材料应用技术规范
3术语和定义
3
下列术语和定义适用于本文件。
3. 1
模袋Moldbag 以土工合成材料机织成双层有一定厚度的袋状结构材料。土工模袋的形式见附录A。
3. 2
流动性混凝土 Mobility concrete 按照落度定义，流动性混凝土其落度宜在10cm～15cm之间，大流动性混凝土其落度宜大于
16cm。 3. 3
模袋混凝土themoldbagconcrete 用高压泵将流动性混凝土灌入模袋中，多余的水分从织物空隙中渗出后凝固形成的整体结构。
4材料
1 DB15/T8562015
4.1土工模袋材料
土工模袋材料采用锦纶、维纶、涤纶或丙纶制作。 4.2土工模袋基本技术指标
土工模袋布要求使用高强机织模袋布，见附录A。 4.3混凝土拌合用水水质
混凝土拌合用水水质应符合附录C规定。
5设计
5.1适用条件 5.1.1模袋混凝土具有整体性好、耐久性好、地形适应性强、施工速度快、省工省时、便于操作等特点，可广泛应用于道路、水库、河渠、海堤等工程上 5.1.2需根据工程要求和当地水文、地质、地形、施工条件及经济等因素综合考虑，选择模袋混凝土衬砌形式。
5.2模袋选择 5.2.1模袋布应具有耐碱性、耐酸性及耐紫外线方面的性能要求，采购专业生产厂家的模袋布产品质量符合设计要求，其技术性能指标应符合GB/T17640规定， 5.2.2模袋布不应有严重缺陷，如破损、断纱等，模袋进场后应逐批检查出厂合格证和试验报告；模袋布的主要技术性能指标，应按设计要求进行抽查复验。 5.2.3模袋上下层的扣带间距应经现场试验确定，采用20cm×20cm为宜；模袋上下两层边框缝制应采用4层叠制法，缝制宽度不应小于5cm，针脚间距不大于0.8cm。 5.3混凝土材料 5.3.1混凝土性能及配合比设计应符合下列规定：
a）大型、中型渠道模袋混凝土衬砌渠道混凝土的配合比，按DL/T5150进行试验确定，其选用配合比满足强度、抗冻胀和和易性的设计要求。小型渠道混凝土的配合比，可参照当地类似工程的经验采用；
b） 混凝土的各项性能指标不应低于表1中的数值。严寒和寒冷地区的冬季过水渠道，抗冻等级比表内数值提高一级，
2
