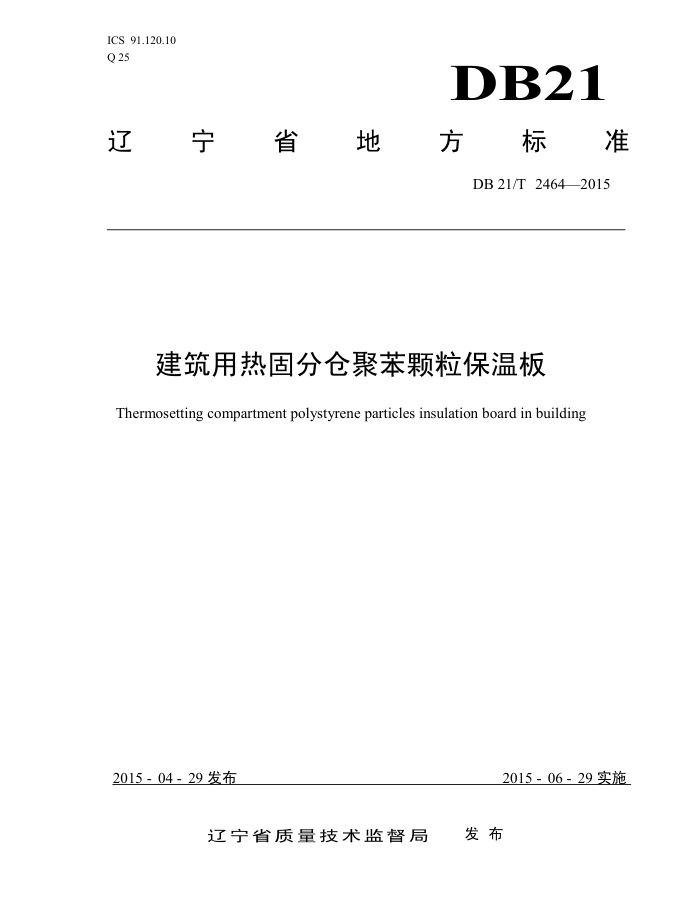

ICS 91.120.10 Q 25
DB21
辽宁省地 方 标准
DB21/T24642015
建筑用热固分仓聚苯颗粒保温板
Thermosetting compartment polystyrene particles insulation board in building
2015-04-29发布
2015-06-29实施
发布
辽宁省质量技术监督局 DB21/T24642015
前言
本标准在GB/T10801.1-2002绝热用模塑聚苯乙烯泡沫塑料的基础上，结合实际应用情况编制而成本标准依据GB/T1.1-2009给出的规则编写。 本标准由辽宁省建筑节能环保协会提出。 本标准由辽宁省质量技术监督局归口。 本标准主编单位：辽宁省建筑节能环保协会、沈阳建筑大学材料科学与工程学院、沈阳大学装配式
建筑研究所、沈阳中天海诺科技发展有限公司。
本标准参加编制单位：沈阳邦诚节能科技有限公司、沈阳鑫逸洲保温材料有限公司、沈阳天宇锐达
新型建材有限公司、辽宁汉特建筑装饰工程有限公司、辽宁秦恒科技有限公司、沈阳宏亮科技建材有限公司、亚士创能科技（上海）股份有限公司。
本标准主要起草人员：谷亚新、刁宏伟、宋怀亮、王静国、李慎博、罗添禹、李铁成、张利群、刘运学、赵忠、李柯燃、李凤国、陈岩、宫少峰、刘庆杨、李辉、于泽波、谢洪亮、任绍先、刘佳敏、徐贺。
本标准审查人员：张业民、尚德群、洪秀岩、刘亚民、刘晓、戚丁文、孙良玺。 本标准由辽宁省建筑节能环保协会负责解释。 本标准2015年04月首次发布，
1 WWV, Xue tutu, co
DB21/T24642015
建筑用热固分仓聚苯颗粒保温板
1范围
本标准规定了建筑用热固分仓聚苯颗粒保温板的术语和定义、标记、原材料、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于工业与民用建筑中外墙外保温薄抹灰系统和外墙外保温装饰一体化系统所采用的热
固分仓聚苯颗粒保温板。
2规范性引用文件
L
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB8624建筑材料及制品燃烧性能分级 GB/T2918塑料试样状态调节和试验的标准环境 GB/T6342泡沫塑料与橡胶线性尺寸的测定 GB/T6343泡沫塑料和橡胶表观密度的测定 GB/T8626建筑材料可燃性试验方法 GB/T8810硬质泡沫塑料吸水率的测定 GB/T8811硬质泡沫塑料尺寸稳定性试验方法 GB/T8812.1硬质泡沫塑料弯曲性能的测定第1部分：基本弯曲试验 GB/T8813硬质泡沫塑料压缩性能测定 GB/T10294绝热材料稳态热阻及有关特性的测定防护热板法 GB/T10295绝热材料稳态热阻及有关特性的测定热流计法 GB/T10801.1绝热用模塑聚苯乙烯泡沫塑料 QB/T2411硬质泡沫塑料水蒸气透过性能的测定 JGJ144外墙外保温工程技术规程
3术语和定义
3
下列术语和定义符合本标准
3.1
热固分仓聚苯颗粒保温板（TC-EPS）thermosettingcompartmentpolystyreneparticle insulation board( TC-EPS)
以阻燃型可发聚苯乙烯为主要原料，通过对其加热发泡形成聚苯乙烯泡体，经阻燃型热固性涂覆料进行覆膜或包覆处理后，采用模压工艺制成的一种新型有机保温材料。
1 wwV. xue tutu, con
DB21/T24642015
热固性涂覆料thermosettingcoatingmaterial 以热固性树脂为基料，配以阻燃剂及其他改性材料均匀混合而成的物料。
3.2
燃烧特性指数(CPI)combustionperformanceindex 将试样按照GB/T8626标准中表面点火方法进行30s的燃烧试验后，最大收缩深度与最大烧损深
度的比值。
4分类和标记
4.1分类
热固分仓聚苯颗粒保温板按聚苯乙烯原料分为白色热固分仓聚苯颗粒保温板和石墨级热固分仓聚苯颗粒保温板。 4.2 2标记
热固分仓聚苯颗粒保温板按以下方式标记：产品名称-密度-长度×宽度×厚度-执行标准号。其中热固分仓聚苯颗粒保温板用TC-EPS标记，白色热固分仓聚苯颗粒保温板标记为TC-WEPS，石墨级热固分仓聚苯颗粒保温板标记为TC-GEPS。密度以kg/m为单位，长度、宽度和厚度以mm为单位。
示例1：密度为40kg/m，规格尺寸为1200mm×600mm×100mm的石墨级热固分仓聚苯颗粒保温板，可标记为： "TC-CEPS-40-1200mm×600mm×100mm-执行标准号"。
5要求
5.1外观
热固分仓聚苯颗粒保温板外观应平整，板面无翘曲、无皱折、破洞、开裂，切口应平直，切面整齐。 5.2尺寸和允许偏差
热固分仓聚苯颗粒保温板规长度宜为900mm~1500mm，宽度宜为300mm~900mm，厚度宜为30mm~100mm，其他规格尺寸由供需双方商定。尺寸偏差应符合表1的规定。
表1热固分仓聚苯颗粒保温板尺寸允许偏差 单位：mm 项目
允许偏差 ±2. 0 ±1. 0 +1.5 ≤3.0 ≤2.0 ≤1.0
长度宽度厚度对角线差板边平直度板面平整度
5.3物理力学性能
2 WwV. xuetutu, con
DB21/T24642015
热固分仓聚苯颗粒保温板物理力学性能应符合表2的规定。
表2热固分仓聚苯颗粒保温板的物理力学性能
单位 kg/m3 MPa MPa N W/(m·K) % ng/Pa.m.s %
技术指标 ≥35 ≥0.20 ≥0.10 ≥35
项 目表观密度压缩强度
垂直于板面方向的抗拉强度
断裂弯曲负荷导热系数尺寸稳定性水蒸气透过系数吸水率（V/V）
TC-GEPS TC-WEPS
≤0.033 ≤0.039
≤2 ≤4.5 ≤3.0
5.4 燃烧性能
热固分仓聚苯颗粒保温板的燃烧性能应不低于B1级，燃烧特性指数CPI不大于0.5。
6 试验方法
6.1 时效和状态调节
型式检验的所有试验样品应自生产之日起在自然条件下存放28d后进行测试。所有试验按GBT 2918中23/50二级环境条件进行，样品在温度（23土2）℃，相对湿度(50土5)%的条件下进行16h状态调节。
6.2 尺寸和允许偏差
按GB/T6342的规定进行试验。 6.3表观密度
按GB/T6343的规定进行试验，试样尺寸（100±1）mm×（100土1）mm×（50土1）mm，试样数量3个。 6.4 压缩强度
按GB/T8813的规定进行试验。相对形变为10%时的压缩应力。试样尺寸（100土1）mm×（100土1） mm×（50±1）mm，试样数量5个，试验速度5mm/min。 6.5 垂直于板面方向的抗拉强度
按JGJ144的规定进行试验。
3
