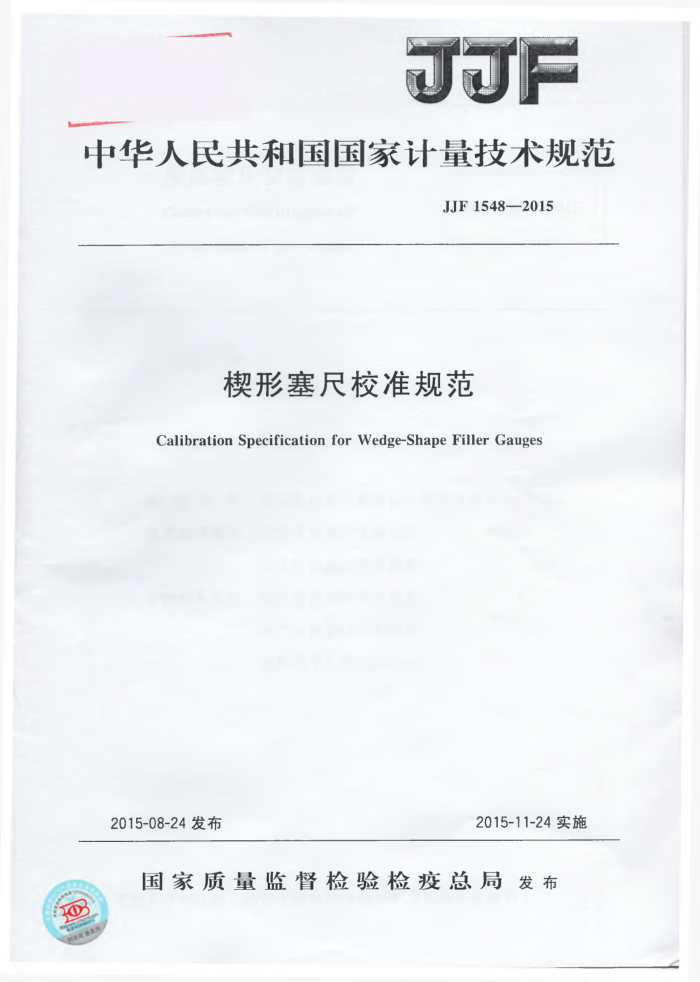

JJF
中华人民共和国国家计量技术规范
JJF1548—2015
形塞尺校准规范
Calibration Specification for Wedge-Shape Filler Gauges
2015-11-24实施
2015-08-24发布
国家质量监督检验检疫总局 发布
E JJF15482015
楔形塞尺校准规范 Calibration Specification for Wedge-Shape Filler Gauges
JJF1548—2015
归口单位：全国几何量工程参量计量技术委员会主要起草单位：安徽省计量科学研究院
河北省计量监督检测院
参加起草单位：浙江省计量科学研究院
辽宁省计量科学研究院沈阳佳宇工具有限公司
本规范委托全国几何量工程参量计量技术委员会负责解释 JJF15482015
本规范主要起草人：
马琳（安徽省计量科学研究院）胡登山（安徽省计量科学研究院）王少平 (河北省计量监督检测院）金美峰（安徽省计量科学研究院）
参加起草人：
周闻青（浙江省计量科学研究院）刘娜 (辽宁省计量科学研究院) 赵霞（沈阳佳宇工具有限公司） JJF1548—2015
目 录
(II) (1) (1) (1) (3) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (5) (5) (6) (6) (6) (7) (11) (15)
引言 1 范围· 2 引用文件… 3 概述· 4 计量特性 4.1表面粗糙度 4.2 侧边直线度 4.3 测量面的平面度 4. 4 示值变动性 4.5 示值误差 4.6 漂移 5 校准条件· 5.1 环境条件 5.2 校准用设备 6 校准项目和校准方法 6.1 表面粗糙度 6.2 侧边直线度 6.3 测量面的平面度 6. 4 示值变动性 6.5 示值误差 6.6漂移 7 校准结果表达 8复校时间间隔附录AI型楔形塞尺示值误差测量结果不确定度评定附录B数显形塞尺示值误差测量结果不确定度评定附录C 校准证书内容及内页格式
- JJF1548—2015
引言
JJF1071-2010《国家计量校准规范编写规则》、JJF1001—2011《通用计量术语及定义》、JJF1059.12012《测量不确定度评定与表示》共同构成支撑本校准规范制定的基础性系列规范。本规范主要参考标准为JB/T12202一2015《楔形塞尺》。
本规范为首次发布。 JJF1548—2015
楔形塞尺校准规范
1范围
本规范适用于分度值为0.05mm、0.1mm，测量范围上限至60mm的I型楔形塞尺；分度值为0.05mm、0.1mm、0.5mm，测量范围上限至15mm的Ⅱ型楔形塞尺；分辨力为0.01mm，测量范围上限至40mm的数显楔形塞尺的校准。 2引用文件
本规范引用了下列文件： JJF1094--2002测量仪器特性评定 JB/T12202--2015楔形塞尺凡是注日期的引用文件，仅注日期的版本适用于本规范；凡不注日期的引用文件，
其最新版本（包括所有的修订单）适用于本规范。 3概述
楔形塞尺是用于测量间隙和孔径尺寸的量具。常见结构型式有I型楔形塞尺、Ⅱ型楔形塞尺、数显楔形塞尺。
I型楔形塞尺为楔形薄片状，具有锥形角度，尺面上有一组有序的标尺标记和标尺
数字，标尺数字表示相应标记位置的尺身宽度。其结构型式见图1。
Ⅱ型楔形塞尺为楔块状，具有楔形角度，尺面上有一组有序的标尺标记和标尺数字，标尺数字表示相应标记位置垂直于测量基面的厚度。其结构型式见图2。
数显楔形塞尺又称通流间隙测量尺，是利用带有数字显示器的移动测量头在尺身工相对运动，以数显形式显示移动测量头的端面处垂直于上测量面的楔块厚度。其结构型式见图3。
867555
So
(a)
8
3 图1I型形塞尺外形结构示意图 1，3—侧边；2一尺面；4一标记和标尺数字
(b) JJF1548—2015
a
(b)
图2 Ⅱ型楔形塞尺外形结构示意图 1-尺面：2 2一标记和标尺数字，3一测量基面
6
(b)
图3数显楔形塞尺外形结构示意图
1-上测量面；2—移动测量头；3-数字显示器；4--尺身标尺；5—尺身；6—下测量面 JJF1548—2015
4计量特性 4.1表面粗糙度
I型楔形塞尺和Ⅱ型楔形塞尺测量面的表面粗糙度一般不超过Ra1.6μm，数显楔形塞尺测量面的表面粗糙度一般不超过Ra0.4μm。 4.2 侧边直线度
I型楔形塞尺的侧边直线度一般不大于0.01mm。
4.3测量面的平面度
测量面的平面度一般不超过表1的规定。Ⅱ型楔形塞尺的测量基面只允许呈凹形。
表1测量面的平面度
mm
楔形塞尺名称
测量面的平面度
分度值/分辨力
0. 05 0. 1 0. 5 0. 01
0. 01 0.02 0.10 0.005
Ⅱ型楔形塞尺
数显楔形塞尺
4.4 示值变动性
数显楔形塞尺的示值变动性一般不超过0.01mm。
4.5示值误差
示值最大允许误差一般不超过表2的规定。
表2最大允许误差
mm
楔形塞尺名称 I型楔形塞尺
分度值/分辨力 0.05,0.1
最大允许误差
±0.05 ±0. 05 ±0.10 ±0.20 ±0. 03
0. 05 0. 1 0. 5 0. 01
Ⅱ型楔形塞尺
数显楔形塞尺
4.6漂移
数显楔形塞尺的数字漂移在1h内一般不大于0.01mm，带有自动关机功能的可不校准此项。
注：校准工作不判断合格与否，上述计量特性要求仅供参考。 5校准条件 5.1环境条件
校准室温度：（20士5）℃。
3
