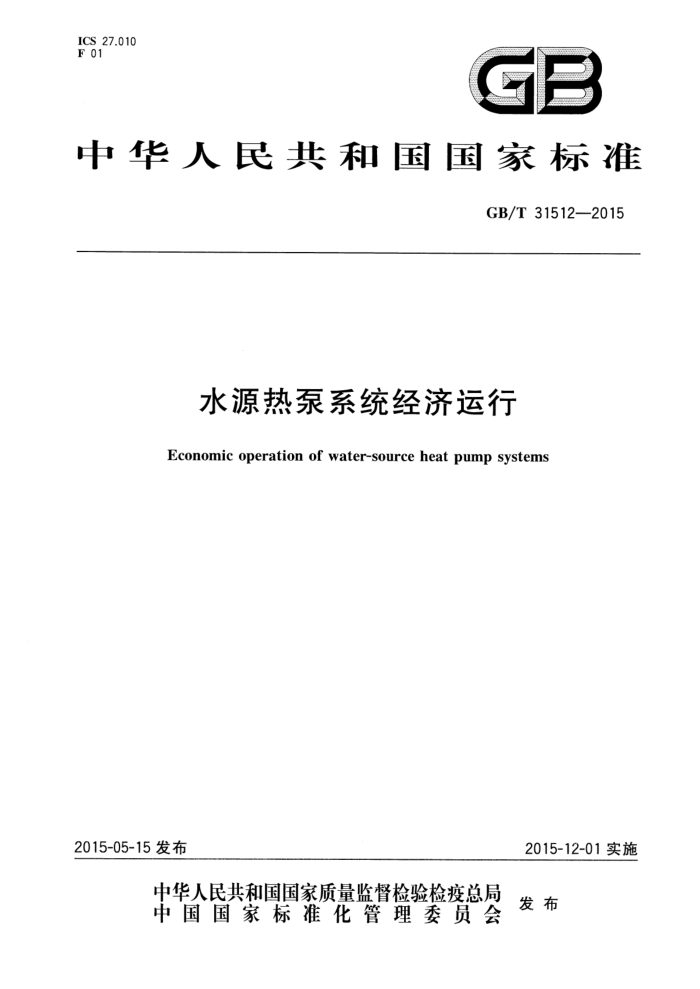

ICS 27.010 F 01
GP
中华人民共和国国家标准
GB/T 31512—2015
水源热泵系统经济运行
Economic operation of water-source heat pump systems
2015-05-15发布
2015-12-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 31512—2015
前 #言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由全国能源基础与管理标准化技术委员会（SAC/TC20)提出并归口。 本标准起草单位：合肥通用机械研究院、中国标准化研究院、合肥通用机电产品检测院、深圳麦克维
尔空调有限公司、广东欧科空调制冷有限公司、珠海格力电器股份有限公司广东美的暖通设备有限公司、合肥通用环境控制技术有限责任公司。
本标准主要起草人：成建宏、张明圣、李芳、李燕、潘李奎、张平、王汝金、张龙、郑崇开。 GB/T31512—2015
水源热泵系统经济运行
1范围
本标准规定了水源热泵系统经济运行的基本要求、评价指标与方法、测试方法和管理措施。 本标准适用于以水为冷（热）源，户用、工商业用和类似用途的电动机械压缩式水源热泵系统。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17981空气调节系统经济运行 GB/T19409 9水（地）源热泵机组 GB50366地源热泵系统工程技术规范
3术语和定义
GB/T17981、GB/T19409界定的以及下列术语和定义适用于本文件。
3.1
水源热泵系统 water-sourceheatpump systems 水源热泵机组及与之相配套的水系统（包括水泵、冷却塔等）和风系统所组成的总体（以下简称“系
统")。 3.2
经济运行 economicoperation 在满足工艺要求、生产安全和运行可靠的基础上，通过对水源热泵系统进行科学管理、运行工况调
节或技术改进，使系统达到合理匹配，从而实现系统耗能低、经济性好的运行方式。 3.3
系统制冷运行效率systemenergyefficiencyratioEERs 水源热泵系统在计量周期内制取的累计制冷量与系统消耗的总用电量之比。
3.4
系统制热运行效率systemcoefficientofperformance；COPs 水源热泵系统在计量周期内制取的累计制热量与系统消耗的总用电量之比。
4系统经济运行的基本要求
4.1基本要求
系统经济运行应符合GB/T17981规定的基本要求。 4.23 对系统使用环境的要求
4.2.1水源热泵机组的冷（热）源的运行温度应在产品说明书中明确规定的温度范围内，且应接近水源
1 GB/T31512—2015
热泵机组变工况运行的高效范围，应避免超出GB/T19409规定的水源热泵机组正常工作的运行温度范围。 4.2.2对冷（热）源的水质要求如下：
a）水源热泵机组冷（热）源水质的一般要求见表1。 b） 若水源热泵机组使用现场的水质达不到表1的要求，则应采取相应措施，以降低水质不达标而
导致的对机组换热性能的影响。
表1冷(热)源水质
倾向
基准值 6.5~8.0 <800 <200 <200 <100 <200 <1.0 检验不出 <1.0 <50
项 目
腐蚀 0 0 0 0
结垢 0 0
酸碱度pH(25℃) 导电率(25℃) 氟离子CI 硫酸根离子SO 酸消耗量(pH=4.8) 全硬度铁Fe 硫离子S"- 铵离子NH 氧化硅SiO
μS/cm mg(CI-)/L mg(SO-) /L mg(CaCO)/L mg(CaCO:)/L mg(Fe)/L mg(S*-)/L mg(NHt)/L mg(SiOz)/L
基准项
0 0 0
0 0 0
参考项目
0
注：“0"表示腐蚀或结垢倾向的有关因素。
4.2.3在有可能冻结的地区，闭式循环系统中水源热泵机组的（冷）热源侧的水中应添加防冻剂，添加防冻剂后的水溶液的冰点宜比设计最低运行水温低3℃～5℃。 4.2.4对于地下水式和地下环路式水源热泵系统，在方案设计前应进行工程场地状况调查，并应对浅层地热能资源进行勘察。
4.3对系统的要求 4.3.1 设计的要求
系统的设计要求如下： a) 系统设计应以经济运行为前提，并应对设计方案的系统制冷运行效率（EERs)和系统制热运行
效率(COPs)进行评估。 b) 地下环路式系统设计应进行全年动态负荷计算，最小计算周期为1年。计算周期内，系统的总
释热量宜与其总吸热量平衡。 c) 当地下环路式系统的最大吸热量与最大释热量相差较大时，宜采用辅助散热（如增加冷却塔）
或辅助供热。 d) 水平埋管的地下环路式系统，其水平环路集管坡度宜为0.002。 e) 竖直埋管的地下环路式系统，其埋管深度宜大于20m。 f) 地下水式系统抽水井和回灌井的数目应满足持续出水量和完全回灌的需求，且应符合
GB50366的要求。 g) 地下水式系统的抽水井和回灌井应能相互转换，其间应设排气装置；抽水管和回灌管上均应设
2 GB/T31512—2015
置水样采集口及监测口。 h) 系统的（冷)热源侧、使用侧水系统均宜采用变流量设计。 i）系统中的水管路系统应尽量减小阀门和过滤器的阻力。
4.3.2选型的要求
系统的选型要求如下： a)2 水源热泵机组应能满足使用的要求，应根据使用现场的情况如负荷大小、（冷）热源侧水温和
水量等选择合适的机型。
b) 水源热泵机组及系统其他主要用能设备宜选用能效等级达到2级及以上的产品。 c) 应根据负荷大小选择水源热泵机组的台数。 d) 设计运行工况点应在水源热泵机组制造厂规定的经济工作区内。 e) 建议可根据使用现场情况选用效率高的水泵组合；水泵应与机组的冷量相匹配，应选择使用负
荷在其高效运行范围内的水泵。 f) 冷却塔可选用单台或多台，应与机组的冷量相匹配，冷却塔风机宜采用变风量调节。
4.3.3 ：施工的要求
系统的施工要求如下： a）应按照设备制造厂的规定以及设计文件和施工图纸进行施工。 b)[ 除按规定的方式进行试验所需要的装置和仪器的连接外，未经规定程序批准和确认，不能对系
统进行更改和调整。 c) 地下环路式系统在地埋管换热器安装前后均应对管道进行冲洗。 d）地下水式系统的抽水井和回灌井在成井之后应及时洗井，洗井结束后应进行抽水试验和回灌
试验。 e） 地表水系统在安装前后应对管道进行冲洗，并在系统安装过程中进行水压试验。
4.4经济运行的要求 4.4.1运行调度
间歇运行的水源热泵机组应根据实际需要选择合理运行时间。
4.4.2机组的经济运行
机组的经济运行包括： a）水源热泵机组应具有能量调节功能，应根据实际水温的高低调节输出的冷量或热量。 b）当单台水源热泵机组的能力满足实际负荷时，应只开启单台机组；当开启多台机组时，应尽量
使每台机组都处在高效运行状态。
4.4.3水系统的经济运行
水系统的经济运行包括： a）系统中应安装压力传感系统来控制水流量以适应负荷的变化，同时对冷却塔的出水温度也应
进行监视及控制。 b）冷冻水系统循环水泵和冷却水系统循环水泵的流量和运行台数应满足水源热泵机组的运行
要求。 c） 应综合考虑冷却塔的性能对水源热泵机组耗能的影响，调节冷却塔风机的风量，使冷却塔出水
3
