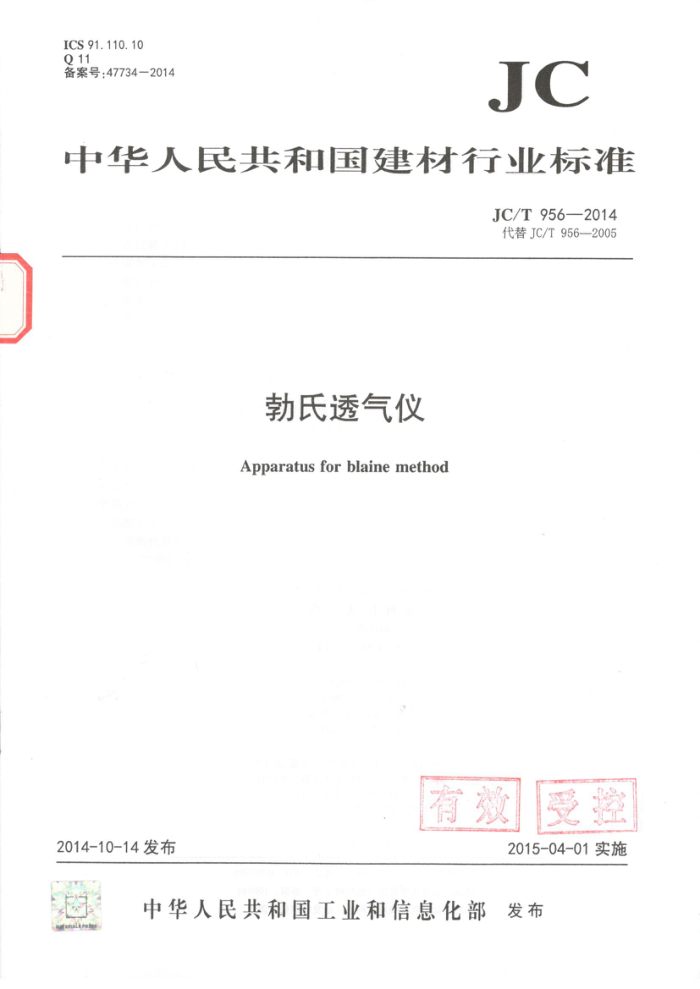

ICS 91.110.10 Q 11 备案号：47734—2014
JC
中华人民共和国建材行业标准
JC/T956—2014 代替JC/T956—2005
勃氏透气仪
Apparatusforblainemethod
有效受控
2014-10-14发布
2015-04-01实施
E EtERALAPRt
中华人民共和国工业和信息化部 发布 JC/T956—2014
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JC/T956—2005。与JC/T956—2005相比，主要变化如下：
增加了规范性引用文件（见第2章）；穿孔板材质只用不锈钢，取消了铜质穿孔板（见4.1.2.1，2005年版3.2.1条）； -取消了手动勃氏仪示意图(2005年版第2章；增加了自动勃氏仪的结构（见第3章)；增加了对自动勃氏仪光电管的要求及检查方法（见4.2.4条，5.9条）；增加了对自动勃氏仪空隙率常数的要求及检查方法（见4.2.5条，5.10条）； -增加了对自动勃氏仪单片机计算程序、显示结果和示值重复性误差的要求及检测方法（见 4.2.6条，5.11条)； -增加了对自动勃氏仪密封性的检查（见5.8.2条）；在规范性附录A中增加了自动勃氏仪常数的标定方法（见附录A.3)。
本标准由中国建筑材料联合会提出。 本标准由全国水泥标准化技术委员会(SAC/TC184)归口。 本标准起草单位：中国建筑材料科学研究总院、厦门艾思欧标准砂有限公司、陕西波特兰电子科技
有限责任公司。
本标准主要起草人：宋立春、陈萍、王宇行、马兆模、贺西顺。 本标准所代替标准的历次版本发布情况为：
-JC/T956—2005。
- JC/T956—2014
勃氏透气仪
1范围
本标准规定了勃氏透气仪（以下简称勃氏仪）的结构、技术要求、检验方法、检验规则以及标志和包装。
本标准适用于勃氏透气仪。
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T8074水泥比表面积测定方法勃氏法 GSB14-1511水泥细度和比表面积标准样
结构
3号
勃氏仪分手动和自动两种。手动勃氏仪由透气圆简、穿孔板、捣器、U形压力计、抽气装置等组成自动勃氏仪由透气圆筒、穿孔板、捣器、U形压力计、抽气装置、光电管、单片机等组成。
技术要求
4.1手动勃氏仪 4.1.1透气圆筒 4.1.1.1 材质为不锈钢或铜质材料。 4.1.1.2内径为12.700.0mm 4.1.1.3内表面和阳锥外表面的粗糙度不大于Ra1.6。 4.1.1.4在内壁距离上口边55mm士1mm处有一突出的宽度为0.5mm~1.0mm的边缘，以放置穿孔板， 4.1.1.5阳锥锥度为19/38。19：（19±1）mm：38:34mm~38mm。两者1:10增减。
穿孔板
12
4.1.2.1米 材质为不锈钢。 4.1.2.2 厚度为（1.0±0.1)mm。 4.1.2.3直径为12.70.csmm。 4.1.2.4 面上均匀地打有35个直径为（1.00土0.05)mm的小孔。35个小孔的分布：穿孔板中心1个小孔，中心小孔外第一圈6个小孔，中心小孔外第二圈12个小孔，中心小孔最外圈16个小孔。 4.1.3捣器
1 JC/T956——2014
4.1.3.1 材质为不锈钢或铜质材料。 4.1.3.2与透气圆筒的间隙不大于0.1mm。 4.1.3.3底面应与主轴垂直，不垂直角度小于6。 4.1.3.4 侧面扁平槽宽度为（3.0±0.3)mm。 4.1.3.5 当捣器放入透气圆筒，捣器的支持环与圆筒上口边接触时，捣器底面与穿孔板间的距离为 (15.0±0.5)mm。
单位为毫米
19/38标准阴锥与圆简底部紧密连接
高度使料层厚度达15.0±0.5
阀门
第三条刻度线
捣器与圆筒间隙小于0.1
第二条刻度线
150~160
b）捣器
70±1
12.70*0.0
1
4 15±1
35个小孔
55±1
第一条刻度线
-
130~140
0±0.5
穿孔板
滤纸
19/38标准阳锥与压力计顶端紧密连接
a)U形压力计
c）透气圆筒
图1U形压力计、捣器和透气圆筒的结构及部分尺寸示意图
4.1.4U形压力计 4.1.4.1材质为玻璃。 4.1.4.2玻璃管内径为7.0±0.5)mm。 4.1.4.3U形管的间距为(25±1)mm。 4.1.4.4在连接透气圆筒的一臂上刻有环形线，U形管底部到第一条刻度线的距离（如图1所示）： 130mm~140mm。 4.1.4.5 第一条刻度线与第二条刻度线的距离（如图1所示）为（15土1)mm。 4.1.4.6 第一条刻度线与第三条刻度线的距离（如图1所示）为（70土1)mm。 4.1.4.7 底部往上280mm～300mm处有一出口管，出口管上装有阀门，连接抽气装置。 4.1.4.8 与透气圆筒相连的阴锥锥度：19/38。19：（19±1)mm；38：34mm～38mm。两者1:10增减。
2
龙牛网www.longniu.com下载 JC/T956-—2014
4.1.5抽气装置
抽气装置的吸力能保证水面超过第三条刻度线。 4.1.6密封性
透气圆筒阳锥与U形压力计的阴锥应能严密连接。U形压力计上的阀门以及软管等接口处应能密封。 在密封的情况下，压力计内的液面在3min内应不下降。 4.2自动勃氏仪 4.2.1透气圆筒、穿孔板、捣器同4.1条手动勃氏仪中有关规定。 4.2.2U形压力计：
a）材质、玻璃管内径、U形管的间距和U形管上环形刻线的技术要求同4.1.4条手动勃氏仪中有
关规定； b）底部往上280mm～300mm处的出口管无阀门，直接连接抽气装置。
4.2.3自动勃氏仪抽气装置吸力能保证水面超过第三条刻度线，并根据第三条刻度线处或第三条刻度线以上处的光电管传给单片机的指令自动停止抽气。 4.2.4光电管至少应有两对，分别处于U形管第二条刻度线处和第三条刻度线处。光电管不需要借助 U形管内漂浮的遮光球即可对U形压力计内无色或有色液面的升降进行感应。 4.2.5自动勃氏仪空隙率等常数可根据实验需要进行调整。 4.2.6自动勃氏仪计算程序应按GB/T8074给定的公式进行，计算显示的结果相对误差不大于0.01%；并计算出的示值重复性误差不大于0.1%。
5检验方法
5.1检验条件
检验应在无腐蚀性气体、相对湿度小于50%、温度波动小于2℃的室内进行。 5.2# 检验用计量器具和辅助设备
a) 游标卡尺，分度值不大于0.02mm； b) 深度尺，分度值不大于0.02mm； c) Φ0.95mm和Φ1.05mm的钢丝棒； d) 表面粗糙度比较样块： e) 万能角度尺； f) 钢板尺，分度值不大于1mm； g) 锥度专用检具。
5.3透气圆筒的检测
5.3.1 内径的检测
用游标卡尺进行。 5.3.2内表面和阳锥外表面的粗糙度的检测
用表面粗糙度比较样块进行。
