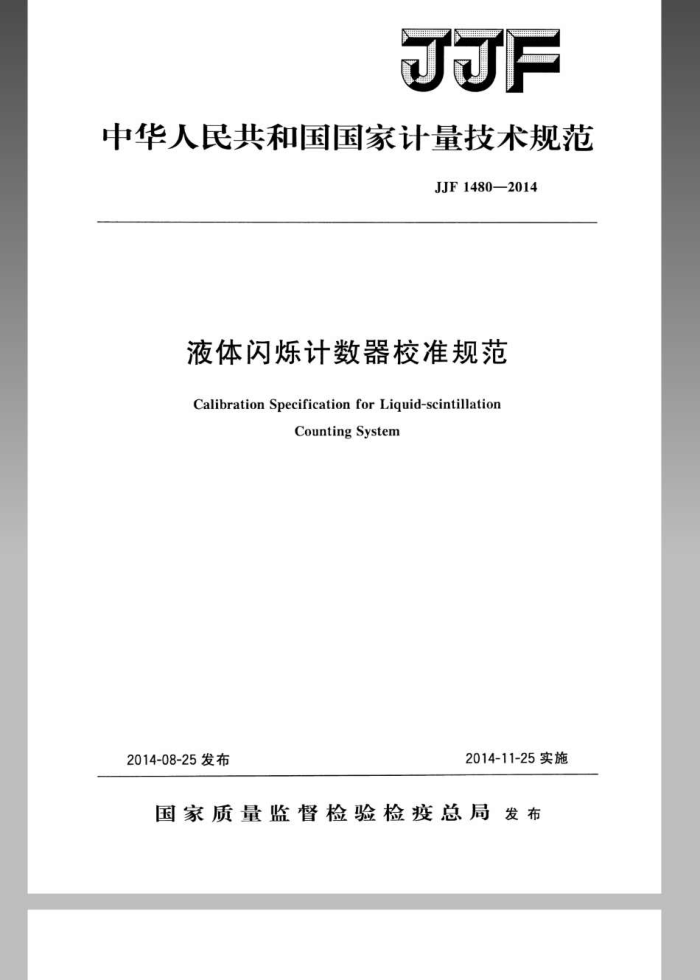

JJF
中华人民共和国国家计量技术规范
JJF1480—2014
液体闪烁计数器校准规范
Calibration Specification forLiquid-scintillation
Counting System
2014-11-25实施
2014-08-25发布
国家质量监督检验检疫总局发布 JJF1480—2014
液体闪烁计数器校准规范
JJF1480—2014
Calibration Specification for Liquid-scintillation Counting System
归口单位：全国电离辐射计量技术委员会起草单位：上海市计量测试技术研究院
中国计量科学研究院
本规范委托全国电离辐射计量技术委员会负责解释 JJF14802014
本规范主要起草人：
何林锋（上海市计量测试技术研究院）唐方东（上海市计量测试技术研究院）梁珺成（中国计量科学研究院）
参加起草人：
刘皓然（中国计量科学研究院）徐一鹤（上海市计量测试技术研究院） JJF1480—2014
目 录
引言 1范围 2引用文件 3术语和计量单位· 3.1术语 3.2计量单位· 4概述 5计量特性· 5.1能量范围· 5.2活度测量范围 5.3本底计数率 5.4探测效率 5.5重复性 6校准条件 6.1环境条件 6.2测量标准…· 7校准项目和校准方法 7.1本底计数率.. 7.2无猝灭标准源探测效率.. 7.3重复性 7.4效率猝灭校准曲线 8校准结果表达· 9复校时间间隔附录A液体闪烁计数器校准记录推荐格式附录B液体闪烁计数器校准证书内页内容附录C液体闪烁计数器?H探测效率校准结果不确定度评定示例
(I) (1) (1) (1) (1) (2) (2) (2) (2) (2) （2) （2） (2) (2) (2) （2) (3) (3) (3) (3) (4) （4) (4) (5) (6) (7)
福
1
龙牛网www.longniu.com下载 JJF1480—2014
引言
本规范按照JJF1071一2010《国家计量校准规范编写规则》编写，编制的主要依据为GB/T102592013《液体闪烁计数器》，并参考了国际电工委员会标准 IEC61304：1994《核仪器液体闪烁计数器性能验证》（Nuclearinstrumentation Liquid-scintillation counting systems一Performance verification）和美国国家标准AN- SIN42.15：1990《液体闪烁计数系统性能检验》（Performanceverificationof liquid- scintillationcountingsystem）、ANSIN42.16：1986《用于液体闪烁计数器的密封放射性检查源规格》（Specifications forSealedRadioactiveCheckSourcesUsedinLiquid ScintillationCounters)。
作为放射性核素活度测量仪器，液闪计数器较多地应用于发射β射线的核素、尤其是低能β射线核素"H和C活度的测量。本校准规范规定液体闪烁计数器测量"H和C 核素的探测效率校准方法，也适用于其他核素探测效率的校准。
本规范为首次制定。
Ⅱ JJF1480-—2014
液体闪烁计数器校准规范
1范围
本规范适用于放射性核素活度测量范围为（0~105）Bg的液体闪烁计数器（分析仪）的校准。 2引用文件
本规范引用下列文件： JJF1001—2011通用计量术语及定义 GB/T4960.1—2010核科学技术术语第1部分：核物理与核化学 GB/T4960.6一2008核科学技术术语第6部分：核仪器仪表 GB/T10259—2013液体闪烁计数器 IEC61304:1994 核仪器 液体闪烁计数器 性能验证（Nuclear
instrumentationLiquid-scintillation counting systemsPerformance verification)
上述注日期的引用文件，仅注日期的版本适用于本规范。 3术语和计量单位
3.1术语
JJF1001—2011、GB/T4960.1-—2010、GB/T4960.6—2008界定的及以下术语和定义适用于本规范。 3.1.1本底计数率backgroundcountrate
测量本底样品时仪器单位时间计数。 3.1.2探测效率detectionefficiency
仪器计数率除以标准源的活度。 3.1.3液体闪烁标准源liquidscintillationreferencesource
将已知活度的某种放射性核素与闪烁液互溶，密封于标准尺寸的玻璃瓶中，用于确定液体闪烁计数器探测效率的标准源。 3.1.4闪烁物质scintillatingmaterial
在电离辐射作用下，能以闪烁方式发光辐射的物质。 3.1.5猝灭剂quenchingagent
能降低荧光体发光强度的物质。 3.1.6猝灭标准源quenchedstandardsource
带有减少光输出因素的标准源。 3.1.7无淬灭标准源unquenchedstandardsource
带有较小（可忽略）影响光输出因素的标准源。
1
龙牛网www.longniu.com下载 JJF1480—2014
3.1.8计数道 countingchannel
甄别器上、下阅值界定的脉冲高度谱计数区间。 3.2计量单位 3.2.1本底计数率的常用单位是每秒计数或每分钟计数，符号：s-1或min-1。 3.2.2【放射性］活度：贝可［勒尔］；符号：Bq。 3.2.3探测效率无量纲，以“%”表示。 4概述
液体闪烁计数器由样品传送、辐射探测、数据处理等系统组成。样品中射线引起的闪烁发光由辐射探测系统（主要包括光电倍增管）探测，转换为表征射线强度与能量信息的电信号，电信号经电子学线路处理后转换为计数。
液体闪烁计数器广泛应用于核医学、生命科学研究及辐射防护、环境监测等领域，可测量发射α、β射线核素的放射性活度，探测弱射线、X射线和俄歇电子，甚至可用于分析中子、辐射和高能带电粒子。 5计量特性 5.1能量范围
能量范围：（0~2）MeV（β射线）。 5.2 活度测量范围
活度测量范围：（0~105）Bq。 5.3本底计数率
"H计数道的本底计数率：<50min-1； 14c计数道的本底计数率：≤60min-1。
5.4探测效率
3H计数道的无猝灭探测效率：≥40%； 14C计数道的无猝灭探测效率：≥80%。
5.5重复性
测量重复性：≤2%。 注：以上指标不是用于合格性判别，仅供参考。
6校准条件
6.1环境条件 6.1.1温度：（15~35）℃； 6.1.2相对湿度：不大于85%； 6.1.3仪器使用时不应受到震动和电磁场干扰。 6.2测量标准 6.2.1无猝灭标准源
无猝灭标准源一般使用H、1*C核素。闪烁液为甲苯体系，闪烁液体积为（15土
2 JJF1480—2014
0.2）mL，每升甲苯中的PPO的含量为（5士1）g。
活度范围：（2.0~5.0）kBq；扩展不确定度：<3.5%（k=2）。
6.2.2本底标准源
本底标准闪烁液为甲苯体系，闪烁液体积为（15土0.2）mL，且每升甲苯中的 PPO的含量为（5土1）g。 6.2.3猝灭系列标准源
采用闪烁液和猝灭剂构成一定体积规格的猝灭系列标准源。 活度范围为：（2.0~5.0）kBq；扩展不确定度：≤3.5%（k=2）。
7校准项目和校准方法 7.1本底计数率
校准前液体闪烁计数器预热至稳定状态，分别在"H和C计数道测量的本底标准源，测量时间10min，重复测量不少于3次，按式（1）取算术平均值。
ZN 1
N,=
(1)
式中： N，—本底计数率，min-1， N——液闪计数器本底读数，min-1; n 一 测量次数，n=3。
7.2无猝灭标准源探测效率
液体闪烁计数器正常工作状态下，在H和C计数道分别测量"H和C核素无猝灭标准源，测量时间的设置应使得累积计数不小于1×105，重复测量5次，取算术平均值，按式（2）计算探测效率。
N-N
×100%
(2)
7=
A
式中： 7—探测效率，%； N—液闪计数器读数的算术平均值，s-； N，—液闪计数器本底读数的算术平均值，s-I， AH或4C核素无猝灭标准源的活度值，Bq。
7.3重复性
液体闪烁计数器分别连续测量3H或C核素无猝灭标准源，测量时间应使单次计数高于4×10*，重复测量10次，按式（3）计算相对实验标准差。
Z(N,-N)* n-1
1 N
X100%
(3) 3
V:
