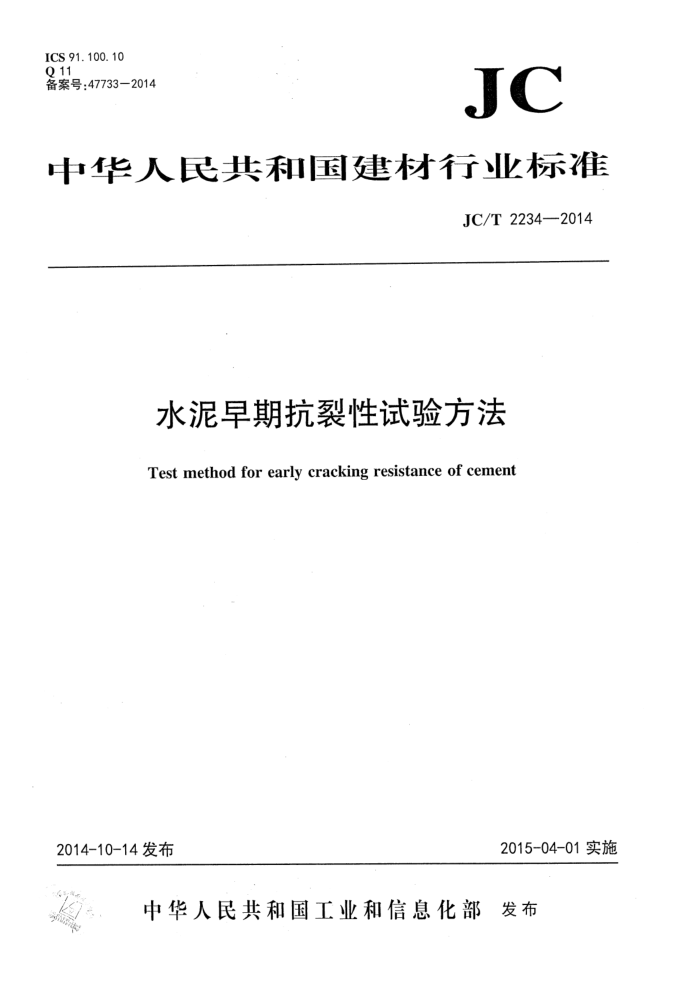

ICS 91.100.10 Q 11 备案号：477332014
JC
中华人民共和国建材行业标准
JC/T 2234—2014
水泥早期抗裂性试验方法
Test method for early cracking resistance of cement
2015-04-01实施
2014-10-14发布
中华人民共和国工业和信息化部发布 中华人民共 和国建材行业标准水泥早期抗裂性试验方法
JC/T2234—2014
*
中国建材工业出版社出版建筑材料工业技术监督研究中心
（原国家建筑材料工业局标准化研究所）发行新华书店北京发行所发行各地新华书店经售
地矿经研院印刷厂印刷版权所有不得翻印
*
开本880×1230 1/16印张0.5字数12千字 2015年3月第一版 2015年3月第一次印刷
印数1800 定价16.00元
书号：155160-484
* 编号：0983
网址：www.standardcnjc.com 电话：(010)51164708 地址：北京朝阳区管庄东里建材大院北楼邮编：100024 本标准如出现印装质量问题，由发行部负责调换。 JC/T22342014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国水泥标准化技术委员会（SAC/TC184)归口。 本标准负责起草单位：中国建筑材料科学研究总院、绍兴市肯特机械电子有限公司、河北科析仪器
设备有限公司、福建省建材产品质量监督检验站。
本标准参加起草单位：上虞市东关建工仪器厂、 浙江锡仪试验机制造有限公司。 本标准主要起草人：肖忠明、郭俊萍、张明珊。 本标准为首次发布。
I JC/T22342014
水泥早期抗裂性试验方法
范围
1
本标准规定了水泥早期抗裂性试验方法的术语和定义、方法原理、试验室和仪器设备、材料、试验步骤、数据处理以及方法的重复性和再现性。
本标准适用于水泥早期抗裂性试验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1346水泥标准稠度用水量、凝结时间、安定性检验方法 JC/T681行星式水泥胶砂搅拌机 JC/T727水泥净浆标准稠度与凝结时间测定仪 JC/T959水泥胶砂试体养护箱
3术语和定义
下列术语和定义适用于本文件。
3. 1
水泥早期抗裂性earlycrackingresistanceofcement 水泥浆体抵抗早期收缩造成开裂的能力。
4方法原理
用按规定成型并养护的水泥浆体在单轴约束下的开裂时间表征水泥浆体的抗裂性。水泥浆体开裂时间越长表明水泥的抗裂性能越好。
5 试验室和仪器设备
5.1试验室
试体成型试验室的温度应保持在（20土2)℃，相对湿度应不低于50%。 5.2仪器设备 5.2.1行星式水泥胶砂搅拌机
符合JC/T681的规定。 5.2.2水泥胶砂试体养护箱
1
龙牛网www.longniu.com下载 JC/T2234—2014
符合JC/T959的规定。 5.2.3抗裂试模
抗裂试模的结构和尺寸见图1所示。
单位为毫米
- 6
5
7
350 290
.?
2
250
说明： 1固定块； 4——底板： 7——约束轴；
3—侧板： 6-内六角螺栓； 9— 一沉头螺钉。
2-端板； 5——衬板： 8一一盘头螺钉：
图1抗裂试模结构和尺寸示意图
5.2.4抗裂试验箱
抗裂试验箱应置于温度(20土2)℃的室内。 抗裂试验箱由多个控制单元组成。控制单元的相对湿度通过碳酸钾饱和溶液控制在(43土2)%。 抗裂试验箱控制单元的结构、尺寸见图2。
单位为毫米
450
150
500
图2 2抗裂试验箱控制单元的结构、尺寸示意图
2
