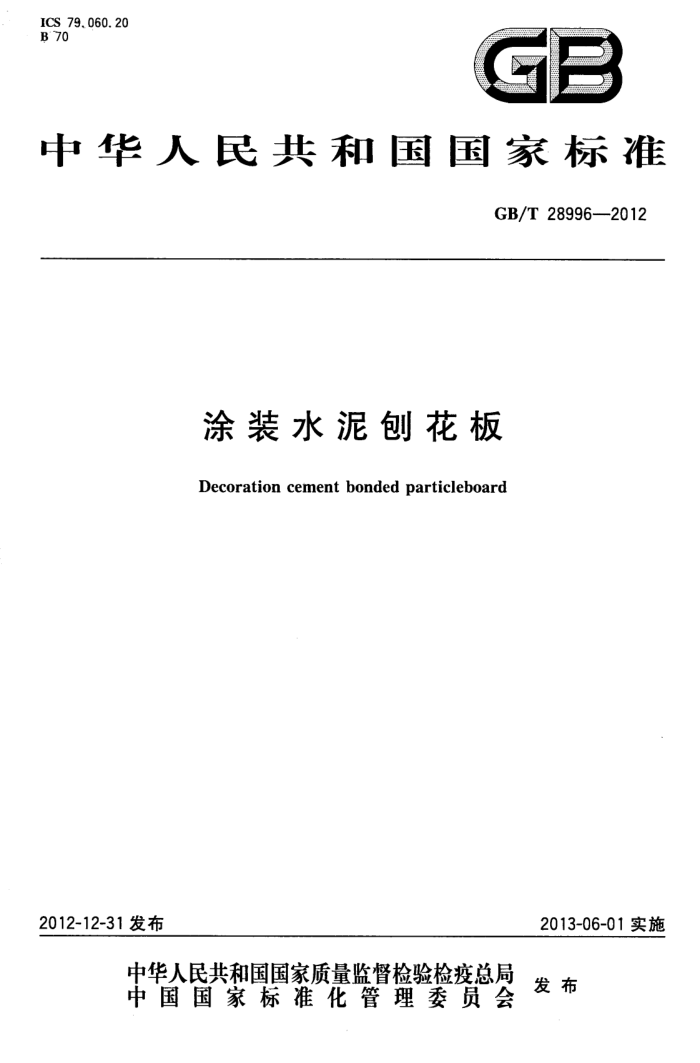

ICS79.060.20 B70
GB
中华人民共和国国家标准
GB/T28996--2012
涂装水泥刨花板
Decoration cement bonded particleboard
2012-12-31发布
2013-06-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T289962012
前言
本标准按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由国家林业局提出。 本标准由全国人造板标准化技术委员会（SAC/TC198)归口。 本标准起草单位：南京林业大学、南京新人类房屋制造有限公司、上海木材工业研究所。 本标准主要起草人：邓玉和、易庠华、梁星宇、金菊婉、孙国建、许新同、韩振华、廖承斌、陈曼。
I GB/T28996—2012
涂装水泥刨花板
1范围
本标准规定了涂装水泥刨花板的术语、定义、分类、要求、检验方法、检验规则、标志、包装、运输和贮存。
本标准适用于涂装水泥刨花板。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划
GB8624一2006建筑材料及制品燃烧性能分级 GB/T9286一1998色漆和清漆漆膜的划格试验 GB/T9755--2001合成树脂乳液外墙涂料 GB/T17657人造板及饰面人造板理化性能试验方法 GB/T19367—2009人造板的尺寸测定 GB/T24312—2009水泥刨花板
3术语和定义
GB/T243122009界定的以及下列术语和定义适用于本文件。
3. 1
涂装水泥刨花板decorationcementbondedparticleboard 表面经涂饰加工的外墙用水泥刨花板。
3.2
透裂partial rupture or rupture mark 板厚度方向产生局部通透的裂隙或断裂痕迹。
3. 3
色泽不均 colorunevenness 涂饰表面光泽和颜色不均的现象。
3. 4
污斑spot 涂饰过程中污染物在板面上形成的痕迹。
3. 5
漏涂exposedundercoat 局部无涂层的加工缺陷。 GB/T28996—2012
4分类
按表面状态分为： a）平面型； b) 浮雕型。
5要求
5.1基材
涂装水泥刨花板基材的理化性能应符合GB/T24312一2009中合格品及以上等级的要求。 5.2产品幅面规格及尺寸偏差 5.2.1厚度
基本厚度为12mm、14mm、15mm、20mm、26mm等。 注：经供需双方协议，可生产其他厚度的涂装水泥创刨花板。
5.2.2幅面 5.2.2.1 长度2440mm~3600mm。 5.2.2.2宽度615mm~1250mm。
注：经供需双方协议，可生产其他幅面尺寸的涂装水泥刨花板。 5.2.3尺寸偏差 5.2.3.1 长度和宽度的允许偏差为士1.0mm。 5.2.3.2 厚度允许偏差应符合表1的规定。
表1厚度允许偏差
单位为毫米
厚度允许偏差
15~17 ±1. 2
≤14 ±1. 0
18~19 ±1. 4
20~23 ±1. 6
24~26 ±2. 0
5.2.4 边缘直度、平整度、垂直度偏差
边缘直度、平整度、垂直度偏差应符合表2规定。
表2边缘直度、平整度和垂直度允许偏差
指标值
项 目边缘直度平整度垂直度
单 位 mm/m mm mm/m
±1
≤幅面对角线长×0.5%
≤2
厚度≤10mm的不测。
2 GB/T28996—2012
5.3外观质量
外观质量应符合表3规定。
表3外观质量
要求不允许不明显* 不明显不明显
缺陷名称裂纹、透裂、漏涂
缺损、表面夹杂物、表面龟裂花纹以外的凹凸、污斑、擦伤、划痕
色泽不均
在视距3m处不能清晰地观察到的缺陷
5.4理化性能要求
理化性能应符合表4的规定。
表4理化性能指标单 位
指 标 ≤16 ≥9. 0
项目含水率静曲强度涂层附着性能
% MPa %
涂层的剥离面积不大于5 600h不起泡、不剥落、无裂纹
耐人工气候老化性能
粉化，不大于1级变色，不大于2级其他色，商定
白色和浅色
表面的剥离面积率小于2%，无明显的层间剥离，
耐冻融循环性试验
并且厚度变化率小于10%
耐透水性能吸水引起的弯曲变形
减水高度不大于10
mm mm
<2 不产生透裂 >2 000 B级
抗冲击性能表面耐洗刷性能
次一
燃烧性能厚度小于14mm的板不测。
检验方法
6
6.1规格尺寸检验 6.1.1长度、宽度
按GB/T19367—2009的规定。 6.1.2 厚度
按GB/T19367—2009的规定。
3
