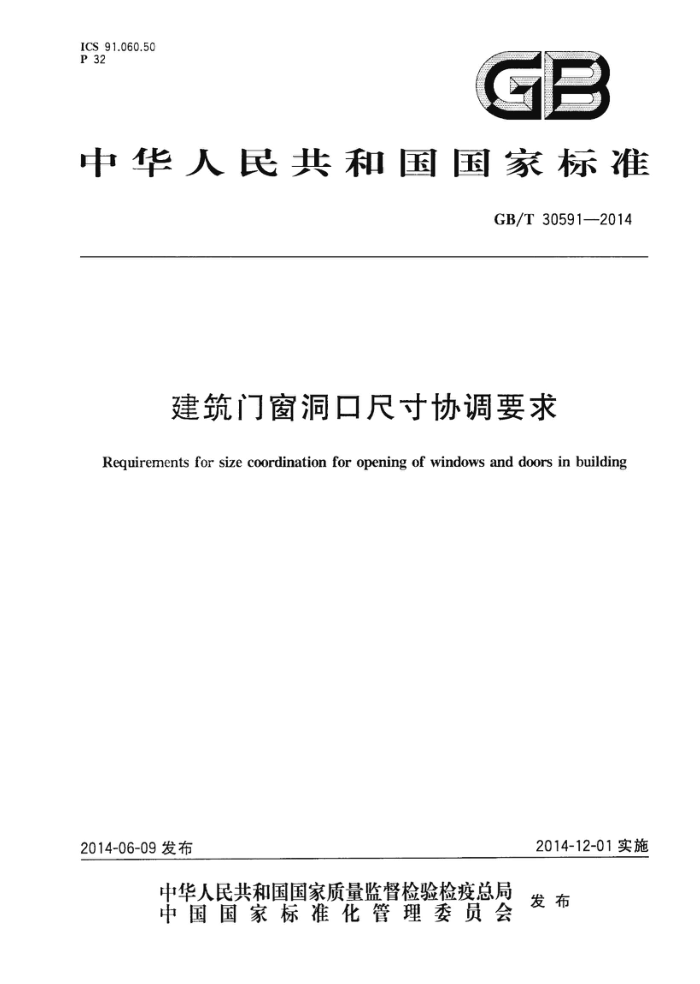

ICS91.060.50 P 32
GB
中华人民共和国国家标准
GB/T 30591—2014
建筑门窗洞口尺寸协调要求
Requirements for size coordination for opening of windows and doors in building
2014-12-01实施
2014-06-09发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 中 华人民共 和 国
国家标 准建筑门窗洞口尺寸协调要求
GB/T 30591—2014
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100029) 北京市西城区三里河北街16号（100045)
总编室：(010)64275323发行中心：(010)51780235
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×1230 01/16 5印张0.5 字数7千字 2014年7月第一版 2014年7月第一次印刷
*
书号：155066·1-49593 定价 14.00元
如有印装差错 告由本社发行中心调换
版权专有侵权必究举报电话：(010)68510107 GB/T 30591—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中华人民共和国住房和城乡建设部提出。 本标准由全国建筑幕墙门窗标准化技术委员会（SAC/TC448）归口。 本标准起草单位：中国建筑科学研究院、中国建筑标准设计研究院、中国建筑金属结构协会、广东省
建筑科学研究院、深圳市新山幕墙技术咨询有限公司、广东坚朗五金制品股份有限公司、中山盛兴股份有限公司、旭格幕墙门窗系统（北京)有限公司、大连实德集团有限公司、北京嘉寓门窗幕墙股份有限公司、河北奥润顺达窗业有限公司、四川省产品质量监督检验检测院、北京米兰之窗节能建材有限公司、深圳富诚幕墙装饰工程有限公司、北京日上工贸有限公司、重庆美心·麦森门业有限公司、重庆华厦门窗有限责任公司、浙江梦天木业有限公司、武汉鸿和岗科技有限公司、山东鑫泽装饰工程有限公司、中冶置业南京有限责任公司、北京和平铝业有限公司。
本标准主要起草人：王洪涛、顾泰昌、刘会涛、黄圻、谭宪顺、闫雷光、梁岳峰、石民祥、窦铁波、杜万明、 姜清海、孙德岩、程先胜、张国峰、魏贺东、陈洪根、潘福、蔡贤慈、沈武勇、夏明宪、赖怒涛、姚雄伍、李井冈、 许恒富、马源、主有青、邱铭、方成龙、刘彬。
- GB/T305912014
引言
建筑门窗洞口土建施工尺寸误差远大于建筑门窗加工精度，导致建筑门窗的实际安装位置在洞口定位时存在较大偏差，造成安装后的建筑门窗性能下降，甚至影响到安全使用。对建筑门窗和洞口尺寸进行规范和协调，是实现建筑门窗标准化、工业化生产和确保安装质量的关键措施
本标准将部分常用基本参数尺寸的门窗列为标准规格门窗，并与门窗标准洞口尺寸协调，有利于实现建筑门窗大批量工业化生产、保证加工质量和安装质量稳定。标准规格门窗应在工厂完成框、扇组装及五金安装后整体出厂，并在洞口装修阶段或装修完成后整体安装，可简化安装过程，为后续更换维修提供便利，推动建筑门窗的技术进步。 GB/T30591—2014
建筑门窗洞口尺寸协调要求
1范围
本标准规定了建筑标准门窗洞口尺寸协调和应用要求。 本标准适用于民用建筑常用的标准规格外门窗和洞口的尺寸协调。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T5823建筑门窗术语 GB/T5824 建筑门窗洞口尺寸系列
3术语和定义
GB/T5823、GB/T5824界定的以及下列术语和定义适用于本文件。
3.1
附框appendent-frame 预埋或预先安装在门窗洞口中，用于固定门窗的杆件系统。 [GB/T5823—2008,定义2.4]
3.2
洞口安装完成面宽、高构造尺寸widthandheightofdecoratedopening 经保温、装饰后完成的门窗洞口宽度、高度的实际尺寸，包括内、外两种安装完成面构造尺寸。
4尺寸协调
4.1洞口尺寸系列
门窗洞口尺寸以门窗洞口标志尺寸表示，常用的标准门窗洞口应符合表1和表2的规定。
表1 常用的标准规格门洞口的标志尺寸系列
单位为毫米
800 900 1000 1 200 1 500 1 800 2
标志尺寸洞口高度
洞口宽度序号
700 1
3
4
6
5
7
口 口 0 口 口 0 口 口 0 口 口 口
口
2 100
1
2 400
2
