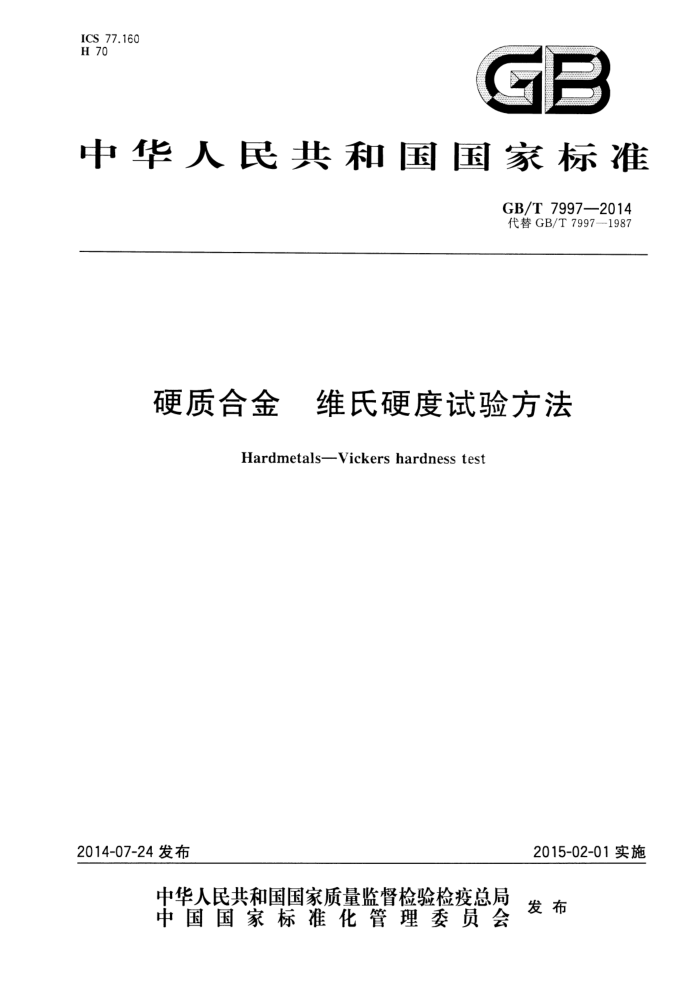

ICS 77.160 H 70
GB
中华人民共和国国家标准
GB/T7997—2014 代替GB/T 79971987
硬质合金 维氏硬度试验方法
HardmetalsVickershardnesstest
2015-02-01实施
2014-07-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 7997—2014
前言
本标准是按照GB/T1.1一2009给出的规则起草的。 本标准代替GB/T7997一1987《硬质合金维氏硬度试验方法》。 本标准与GB/T7997-1987相比主要变化如下：
增加了“2 2规范性引用文件”；一一对硬度计、压头的规定进行重新描述 —“6试样”中增加“试验面上应无外来污物，尤其不应有润滑剂”； ——“7试验要求”中增加“试验一般在10℃～35℃下进行，对于温度要求严格的试验，室温应
为23℃±5℃”； -将“结果的表示”中“应按GB1.1--1981《标准化工作导则编写标准的一般规定》中的附录C数字修约规则，将硬度值修约至HV的十位数。”改为“应按GB/T8170中数值修约规则，将报出值修约至十位数。”；修改了部分内容的表述方法。
-
本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准起草单位：国家钨材料工程技术研究中心、厦门金鹭特种合金有限公司、株洲硬质合金集团
有限公司。
本标准主要起草人：朱桂容、陈栋、谢海唯、张守全、张淑彬、彭鑫。 本标准所代替的历次版本发布情况为：
GB/T 7997-1987。
I GB/T7997—2014
硬质合金 维氏硬度试验方法
1范围
本标准规定了硬质合金维氏硬度的试验方法。 本标准适用于硬质合金维氏硬度的测定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3489硬质合金孔隙度和非化合碳的金相测定 GB/T4340.2金属材料维氏硬度试验第2部分：硬度计的校验与校准 GB/T8170数值修约规则与极限数值的表示和判定
3试验原理
将顶部两相对面具有规定角度的正四棱锥体金刚石压头用一定的试验力压人试样表面，保持规定时间后，卸除试验力，测量试样表面压痕对角线长度，见图1。维氏硬度值与试验力除以压痕表面积的商成正比，压痕被视为具有正方形基面并与压头角度相同的理想形状。
a）维氏硬度压痕
b）压头（金刚石锥体）
图1试验原理示意图
4符号、说明和单位
4.1符号、说明和单位见表1。 GB/T 7997—2014
表1： 符号、说明和单位
单位度() 牛顿(N) 毫米(mm)
符号 Q F d
说 明
金刚石压头顶部两相对面夹角（136°）试验力压痕两对角线长度d，和d2的算术平均值
维氏硬度=常数×压痕表面积
试验力
HV
2Fsin 136°
=0.102X d ~0.1891元
E
2
1
注：常数= 1
~0.102，g。为kgf转化为N的转化因子。
g. 9.80665
维氏硬度用符号HV表示，HV前面为硬度值，HV后面表示试验力，单位为千克力（kgf)。 示例：用30kgf(294.2N)试验力，测得的维氏硬度值为1500，表示为：1500HV30。
4.2
5 试验设备
5.1 硬度计
硬度计应符合GB/T4340.2的相关规定，能施加的试验力范围应为9.807N～490.3N（1kgf~ 50 kgf)。 5.2 压头
压头应是具有正方形基面的金刚石锥体，并符合GB/T4340.2的相关规定。 5.3 测量装置
用于测量压痕对角线长度的装置的测量精度应满足表2的要求：
表2 测量装置的精度
对角线长度d d<100 μm
测量装置的精度
±0.2 μm ±1.0 μm ±0.5%
100μm≤d<200μm
d≥200 μm
6试样
6.1 从试样表面去除的表层厚度应不小于0.2mm。 6.2 试验面上应无外来污物，尤其不应有润滑剂；试样表面应按GB/T3489的制样方法进行制备。 6.3 在试样的制备过程中，应使由于过热或冷加工等因素对试样表面硬度的影响减至最小。 2 GB/T 7997—2014
6.4制备后的试样厚度不得小于1mm；试样应具有足够的厚度，使在所选的试验力下进行试验时，试样不发生破裂或变形。 6.5当试验表面为曲面时，应在曲面上制备出一个平整面，再进行试验。 6.6对于横截面小或形状不规则的试样，必须采取某些形式的附加支撑措施，例如镶在塑性材料中。
7试验
7.1试验一般在10℃～35℃下进行，对于测量温度要求严格的试验，室温应为23℃士5℃。 7.2试验力应在9.807N(1kgf)到490.3N(50kgf)范围内。推荐试验力为294.2N(30kgf)。 7.3试样应稳固地放在刚性支撑台上，使其在试验过程中不发生移动。试验接触的表面，应该清洁且无外来污物。 7.4在没有冲击或振动的情况下，把压头垂直压人试样的试验面，直至施加的试验力达到规定的数值为止。从加力开始至全部试验力施加完毕的时间应在2s～8s，试验力保持时间为10s～15s。 7.5在整个试验过程中，试验装置应避免冲撞和震动。 7.6在一个试样上至少进行三次硬度测定。 7.7从任何一个压痕的中心到试样边缘的距离不小于压痕对角线平均值的2.5倍。两个相邻压痕之间的中心距离应不小于压痕对角线的平均值的3倍。如果两个相邻压痕尺寸不同，间隔应以大压痕对角线的平均值为依据。 7.8压头应经常校验保持良好状态。如果压痕形状不规则，可能表明压头损坏。经检查确实损坏，那么此试验应作废，并且更换新压头。 7.9测量压痕两条对角线的长度，并以这两个读数的算术平均值计算维氏硬度值或在附录A中查得维氏硬度值。 7.10在平面上压痕两对角线长度之差，应不超过对角线长度平均值的5%，如果超过5%，则应在试验报告中注明。
8结果表示
记录所获得硬度值的算术平均值，应按GB/T8170中数值修约规则，将报出值修约至十位数。
9试验报告
试验报告应包括以下内容： a）本标准编号； b）美 辨别试样所必需的详细情况； c) 测试结果； d) 本标准未规定的或自选的一切操作； e) 有可能影响结果的任何现象的细节。 GB/T7997—2014
附录A （资料性附录）
硬质合金维氏硬度值(HV)表
表A.1～表A.7分别给出了9.807N(1kgf)、29.42N(3kgf)、49.03N(5kgf)、98.07N(10kgf)、 196.1N(20kgf)、294.2N（30kgf)、490.3N（50kgf)试验力下压痕对角线平均值与其对应的维氏硬度值。
表A.1试验力F为9.807N(1kgf）压痕对角线平均值与其对应的维氏硬度值
压痕对角线 维氏 压痕对角线 维氏 压痕对角线 维氏 压痕对角线 维氏平均值
硬度 HV 2 967 2 920 2 874 2 830 2 786 2 743 2 702 2 661 2 622 2 582 2 544 2 507 2 470 2 434 2 400 2 365 2 332 2 299 2 267 2 236 2 205 2 175 2 146 2 117 2 088 2 061 2 033 2 007 1 981 1 955 1 930 1 905 1 881 1 857 1 834 1 811 1 789 1 767 1 745 1 724
平均值 d/mm 0.033 0 0.033 2 0.033 4 0.033 6 0.033 8 0.034 0 0.034 2 0.034 4 0.034 6 0.034 8 0.035 0 0.035 2 0.035 4 0.035 6 0.035 8 0.036 0 0.036 2 0.036 4 0.036 6 0.036 8 0.037 0 0.037 2 0.037 4 0.037 6 0.037 8 0.038 0 0.038 2 0.038 4 0.038 6 0.038 8 0.039 0 0.039 2 0.039 4 0.039 6 0.039 8 0.040 0 0.040 2 0.040 4 0.040 6 0.040 8
硬度 HV 1 703 1 682 1 662 1 643 1 623 1 604 1586 1 567 1 549 1 531 1 514 1 497 1 480 1 463 1 447 1 431 1 415 1 400 1 384 1 369 1 355 1 340 1 326 1 312 1 298 1 284 1 271 1 258 1 245 1 232 1 219 1 207 1195 1183 1 171 1 159 1 148 1136 1 125 1 114
平均值 d/mm 0.041 0 0.041 2 0.041 4 0.041 6 0.041 8 0.042 0 0.042 2 0.042 4 0.042 6 0.042 8 0.043 0 0.043 2 0.013 4 0.043 6 0.043 8 0.044 0 0.044 2 0.044 4 0.044 6 0.044 8 0.045 0 0.045 2 0.045 4 0.045 6 0.045 8 0.046 0 0.046 2 0.046 4 0.046 6 0.046 8 0.047 0 0.047 2 0.047 4 0.047 6 0.047 8 0.048 0 0.048 2 0.048 4 0.048 6 0.048 8
平均值 d/mm 0.049 0 0.049 2 0.049 4 0.049 6 0.049 8 0.050 0 0.050 2 0.050 4 0.050 6 0.050 8 0.051 0 0.051 2 0.051 4 0.051 6 0.051 8 0.052 0 0.052 2 0.052 4 0.052 6 0.052 8 0.053 0 0.053 2 0.053 4 0.053 6 0.053 8 0.054 0 0.054 2 0.054 4 0.054 6 0.054 8
硬度 HV 772 766 760 754 748 742 736 730 724 719 713 707 702 697 691 686 681 675 670 665 660 655 650 646 641 636 631 627 622 618
硬度 HV 1 103 1 093 1082 1 072 1 061 1 051 1 041 1 032 1 022 1 012 1 003 994 985 976 967 958 949 941 932 924 916 908 900 892 884 876 869 861 854 847 840 832 825 818 812 805 798 792 785 779
d/mm 0.025 0 0.025 2 0.025 4 0.025 6 0.025 8 0.026 0 0.026 2 0.026 4 0.026 6 0.026 8 0.027 0 0.027 2 0.027 4 0.027 6 0.027 8 0.028 0 0.028 2 0.028 4 0.028 6 0.028 8 0.029 0 0.029 2 0.029 4 0.029 6 0.029 8 0.030 0 0.030 2 0.030 4 0.030 6 0.030 8 0.031 0 0.031 2 0.031 4 0.031 6 0.031 8 0.032 0 0.032 2 0.032 4 0.032 6 0.032 8 4 GB/T 79972014
表A.2 试验力F为29.42N(3kgf）压痕对角线平均值与其对应的维氏硬度值
压痕对角线 维氏 压痕对角线 维氏 压痕对角线 维氏 压痕对角线 维氏平均值
硬度 HV 2 874 2 848 2 822 2 797 2 772 2 747 2 723 2 699 2 676 2 652 2 629 2 607 2 584 2 562 2 540 2 519 2 497 2 476 2 455 2 435 2 415 2 395 2 375 2 355 2336 2 317 2 298 2 280 2 261 2 243 2 225 2 208 2 190 2 173 2156 2 139 2122 2 106 2 090 2 073 2 058 2 042 2 026 2 011 1 996 1 981 1 966 1 951 1 937 1 922
平均值 d/mm 0.074 0 0.074 2 0.074 4 0.074 6 0.074 8 0.075 0 0.075 2 0.075 4 0.075 6 0.075 8 0.076 0 0.076 2 0.076 4 0.076 6 0.076 8 0.077 0 0.077 2 0.077 4 0.077 6 0.077 8 0.078 0 0.078 2 0.078 4 0.078 6 0.078 8 0.079 0 0.079 2 0.079 4 0.079 6 0.079 8 0.080 0 0.080 2 0.080 4 0.080 6 0.080 8 0.081 0 0.081 2 0.081 4 0.081 6 0.0818 0.082 0 0.082 2 0.082 4 0.082 6 0.082 8 0.083 0 0.083 2 0.083 4 0.083 6 0.083 8
平均值 d/mm 0.054 0 0.054 2 0.054 4 0.054 6 0.054 8 0.055 0 0.055 2 0.055 4 0.055 6 0.055 8 0.056 0 0.056 2 0.056 4 0.056 6 0.056 8 0.057 0 0.057 2 0.057 4 0.057 6 0.057 8 0.058 0 0.058 2 0.058 4 0.058 6 0.058 8 0.059 0 0.059 2 0.059 4 0.059 6 0.059 8 0.060 0 0.060 2 0.060 4 0.060 6 0.0608 0.061 0 0.061 2 0.061 4 0.061 6 0.061 8 0.062 0 0.062 2 0.062 4 0.062 6 0.062 8 0.063 0 0.063 2 0.063 4 0.063 6 0.063 8
硬度 HV 1 908 1 894 1880 1 866 1 853 1 839 1826 1 813 1800 1 787 1 774 1 761 1 749 1 737 1 724 1 712 1 700 1 689 1 677 1 665 1 654 1 642 1 631 1 620 1 609 1 598 1 587 1 577 1 566 1 556 1 545 1 535 1 525 1 515 1 505 1 495 1 485 1 476 1 466 1 457 1 447 1 438 1 429 1 420 1 411 1 402 1 393 1 384 1 375 1 367
平均值 d/mm 0.064 0 0.064 2 0.064 4 0.064 6 0.064 8 0.065 0 0.065 2 0.065 4 0.065 6 0.065 8 0.066 0 0.066 2 0.066 4 0.066 6 0.0668 0.0670 0.067 2 0.067 4 0.067 6 0.067 8 0.068 0 0.068 2 0.068 4 0.068 6 0.068 8 0.069 0 0.069 2 0.069 4 0.069 6 0.069 8 0.070 0 0.070 2 0.070 4 0.070 6 0.070 8 0.071 0 0.071 2 0.071 4 0.071 6 0.071 8 0.072 0 0.072 2 0.072 4 0.072 6 0.072 8 0.073 0 0.073 2 0.073 4 0.073 6 0.073 8
硬度 HV 1 358 1 350 1 341 1 333 1 325 1 317 1 309 1 301 1 293 1 285 1 277 1 270 1262 1 254 1 247 1 239 1 232 1 225 1 217 1210 1 203 1 196 1 189 1 182 1 175 1 169 1 162 1 155 1 148 1142 1 135 1 129 1 122 1 116 1110 1 104 1 097 1 091 1 085 1 079 1 073 1 067 1 061 1055 1 050 1 044 1 038 1 033 1 027 1 021
硬度 HV 1 016 1 010 1 005 1 000 994 989 984 979 973 968 963 958 953 948 943 938 933 929 924 919 914 910 905 900 896 891 887 882 878 874 869 865 861 856 852 848 844 840 835 831 827 823 819 815 811 808 804 800 796 792
d/mm 0.044 0 0.044 2 0.044 4 0.044 6 0.044 8 0.045 0 0.045 2 0.045 4 0.045 6 0.045 8 0.046 0 0.046 2 0.046 4 0.046 6 0.046 8 0.047 0 0.047 2 0.047 4 0.047 6 0.047 8 0.048 0 0.048 2 0.048 4 0.048 6 0.048 8 0.049 0 0.049 2 0.049 4 0.049 6 0.049 8 0.050 0 0.050 2 0.050 4 0.050 6 0.050 8 0.051 0 0.051 2 0.051 4 0.051 6 0.051 8 0.052 0 0.052 2 0.052 4 0.052 6 0.052 8 0.053 0 0.053 2 0.053 4 0.053 6 0.053 8
5 GB/T 7997—2014
表A.3 试验力F为49.03N(5kgf）压痕对角线平均值与其对应的维氏硬度值
维氏 压痕对角线 维氏 压痕对角线 维氏 压痕对角线 维氏
压痕对角线平均值 d/mm 0.062 0 0.062 2 0.062 4 0.062 6 0.062 9 0.063 0 0.063 2 0.063 4 0.063 6 0.063 8 0.064 0 0.064 2 0.064 4 0.064 6 0.064 8 0.065 0 0.065 2 0.065 4 0.065 6 0.065 8 0.066 0 0.066 2 0.066 4 0.066 6 0.066 8 0.067 0 0.067 2 0.067 4 0.067 6 0.067 8 0.068 0 0.068 2 0.068 4 0.068 6 0.068 8 0.069 0 0.069 2 0.069 4 0.069 6 0.069 8 0.070 0 0.070 2 0.070 4 0.070 6 0.070 8 0.071 0 0.071 2 0.071 4 0.071 6 0.071 8 6
硬度 HV 1 096 1 091 1 086 1 081 1 077 1 072 1 067 1 063 1 058 1 054 1 049 1 045 1 040 1 036 1 032 1 027 1 023 1 019 1 015 1 010 1 006 1 002 998 994 990 985 981 977 973 969 965 962 958 954 950 946 942 938 935 931 927 909 891 874 857 841 825 810 795 780
硬度 HV 2 412 2 397 2 381 2 366 2 351 2 336 2 321 2 307 2 292 2 278 2 264 2 250 2 237 2 222 2 208 2 195 2 181 2 168 2 155 2 142 2 129 2 116 2 103 2 090 2 078 2 066 2 053 2 041 2 029 2 017 2 005 1 993 1 982 1 970 1 959 1 948 1 936 1 925 1 914 1 903 1 892 1 881 1 871 1 860 1 850 1 839 1 829 1 819 1 809 1 799
平均值 d/mm 0.072 0 0.072 2 0.072 4 0.072 6 0.072 8 0.073 0 0.073 2 0.073 4 0.073 6 0.073 8 0.074 0 0.074 2 0.074 4 0.074 6 0.074 8 0.075 0 0.075 2 0.075 4 0.075 6 0.075 8 0.076 0 0.076 2 0.076 4 0.076 6 0.076 8 0.077 0 0.077 2 0.077 4 0.077 6 0.077 8 0.078 0 0.078 2 0.078 4 0.078 6 0.078 8 0.079 0 0.079 2 0.079 4 0.079 6 0.079 8 0.080 0 0.080 2 0.080 4 0.080 6 0.080 8 0.081 0 0.081 2 0.081 4 0.081 6 0.081 8
硬度 HV 1 789 1 779 1 769 1 759 1 749 1 740 1 730 1 721 1 712 1 702 1 693 1 684 1 675 1 666 1 657 1 648 1 640 1 631 1 622 1 614 1 605 1 597 1 588 1 580 1 572 1 564 1 556 1 548 1 540 1 532 1 524 1 516 1 508 1 501 1 493 1 486 1 478 1 471 1 463 1456 1 449 1 442 1 434 1 427 1 420 1 413 1 406 1 399 1 392 1 386
平均值 d/mm 0.082 0 0.082 2 0.082 4 0.082 6 0.082 8 0.083 0 0.083 2 0.083 4 0.083 6 0.083 8 0.084 0 0.084 2 0.084 4 0.084 6 0.084 8 0.085 0 0.085 2 0.085 4 0.085 6 0.085 8 0.086 0 0.086 2 0.086 4 0.086 6 0.096 8 0.087 0 0.087 2 0.087 4 0.087 6 0.087 8 0.088 0 0.088 2 0.088 4 0.088 6 0.088 8 0.089 0 0.089 2 0.089 4 0.089 6 0.089 8 0.090 0 0.090 2 0.090 4 0.090 6 0.090 8 0.091 0 0.091 2 0.091 4 0.091 6 0.091 8
硬度 HV 1 379 1 372 1 366 1 359 1 352 1 346 1 339 1 333 1 327 1 320 1 314 1 308 1 302 1 295 1 289 1 283 1 277 1 271 1 265 1 260 1 254 1 248 1 242 1 236 1 231 1 225 1 219 1 214 1 208 1 203 1 197 1 192 1 187 1 181 1 176 1 171 1165 1 160 1155 1150 1 145 1 140 1 135 1130 1125 1 120 1 115 1 110 1 105 1 100
平均值 d/mm 0.092 0 0.092 2 0.092 4 0.092 6 0.0928 0.093 0 0.093 2 0.093 4 0.093 6 0.093 8 0.094 0 0.094 2 0.094 4 0.094 6 0.094 8 0.095 0 0.095 2 0.095 4 C.095 6 0.0958 C.C960 0.096 2 0.096 4 0.096 6 0.096 8 0.097 0 0.097 2 0.097 4 0.097 6 0.097 8 0.098 0 0.098 2 0.098 4 0.098 6 0.098 8 0.099 0 0.099 2 0.099 4 0.099 6 0.099 8 0.100 0.101 0.102 0.103 0.104 0.105 0.106 0.107 0.108 0.109
