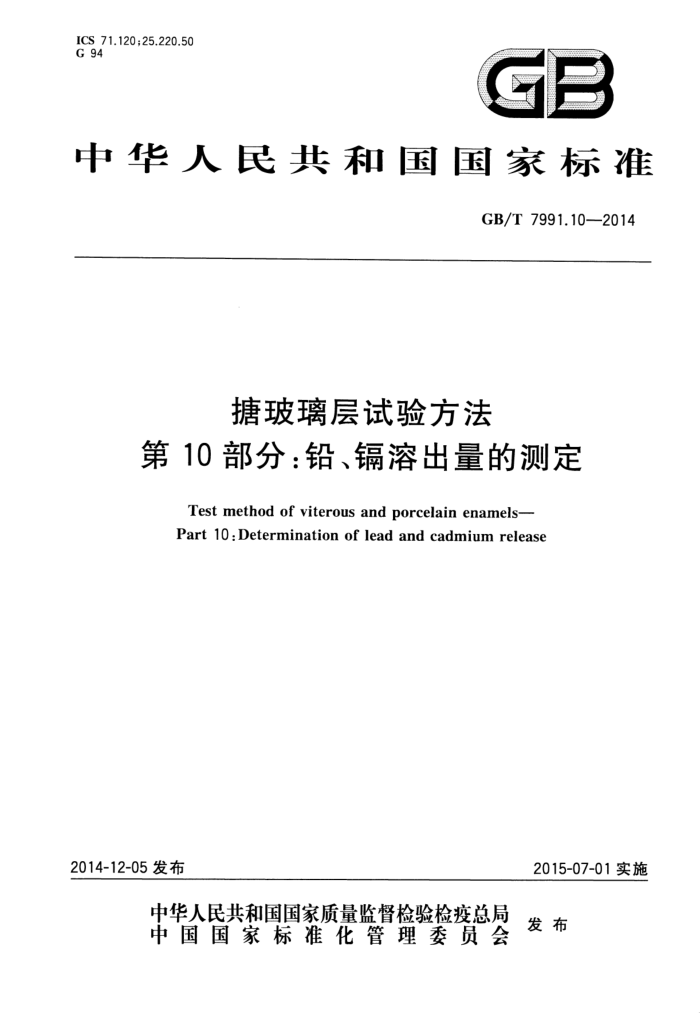

ICS 71.120;25.220.50 G 94
GB
中华人民共和国国家标准
GB/T 7991.10—2014
塘玻璃层试验方法
第10部分：铅、镉溶出量的测定
Test method of viterous and porcelain enamels- Part 10:Determination of lead and cadmium release
2014-12-05发布
2015-07-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 中华 人民共 和国
国家标 准塘玻璃层试验方法
第10部分：铅、镉溶出量的测定
GB/T 7991.10—2014
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100029) 北京市西城区三里河北街16号（100045)
网址www.spc.net.cn
总编室：(010)64275323 发行中心：(010)51780235
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×1230 1/16 印张0.75 字数15千字 2014年12月第一版 2014年12月第一次印刷
*
书号：155066·1-50366定价 16.00元
如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话：(010)68510107 GB/T7991.10—2014
前言
GB/T7991《塘玻璃层试验方法》分为10个部分：
第1部分：耐碱性溶液腐蚀性能的测定；第2部分：耐沸腾酸及其蒸气腐蚀性能的测定；第3部分：耐温差急变性；
一
第4部分：耐机械冲击；第5部分：用电磁法测量厚度；第6部分：高电压试验；第7部分：平均线热膨胀系数的测定；第8部分：抗划伤性能的测定；第9部分：抗拉强度的测定；第10部分：铅、镉溶出量的测定。
本部分为GB/T7991的第10部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国石油和化学工业联合会提出。 本部分由全国玻璃设备标准化技术委员会（SAC/TC72)归口。 本部分主要起草单位：无锡市钱桥化工机有限公司、合兴集团有限公司、广州特种承压设备检测
研究院、浙江天瑞药业有限公司、天华化工机械及自动化研究设计院有限公司。
本部分主要起草人：夏天保、蔡庆明、李茂东、崔友、周科、应仁爱、戚荣伟、涂欣、吴文栋、张楠。
I GB/T7991.10—2014
4.5 5氧化镉（CdO）
氧化镉应为优级纯。 4.6净化剂
净化剂为无水乙醇（CzHsOH)，符合GB/T678的要求，或使用含少许液态清洗剂的水，用于清洗试样或去除试样表面油渍。 4.7中性洗涤剂
中性洗涤剂用来清洗试件表面的污渍。
仪器、设备及用具
h
5.1原子吸收分光光度计
仪器灵敏度：1%铅（波长217.0nm）为0.20mg/L或1%铅（波长283.3nm）为0.45mg/L，1% （波长228.8nm时）为0.02mg/L。 5.2铅、镉空心阴极灯
铅空心阴极灯，波长为217.0nm或波长为283.3nm。 镉空心阴极灯，波长为228.8nm。
5.3 3玻璃器皿
量筒（符合GB/T12804的规定）、移液管（符合GB/T12807的规定）、容量瓶（符合GB/T12806的规定）等，应用具有耐化学腐蚀且不含铅、镉元素的硼硅质玻璃制成。 5.4 盛放溶液的容器
用于盛放溶液的容器应用耐化学腐蚀且不含铅、镉元素的硼硅质玻璃或聚氯乙烯等材料制成。 5.5 5分析天平
精度不低于0.0001g。 5.6 5烘箱
温度范围为0℃～150℃。 5.7 干燥器
内径大于200mm。 5.8海绵
质地柔软。 5.9萃取装置 5.9.1 玻璃筒（见图1)
玻璃筒由硼硅酸盐玻璃制成，玻璃筒的两个端面要平整。按GB/T6579的要求进行温差急变试验 2 GB/T 7991.10—2014
时，玻璃筒应至少通过120℃的温差急变而不破坏。
注：试验过程应用橡胶塞将注液孔密封。
单位为毫米
B
00
5
_48±3
0
82
90
说明：
标准磨口；
1- -
2- 注液口。
图1玻璃筒
5.9.2圆板（见图2)
圆板两块，由表面钝化处理的耐蚀不锈钢板制成。 5.9.3六角螺母
六角螺母3个，具有与螺柱相配合的螺纹，由耐蚀不锈钢制成。 5.9.4翼型螺母
翼型螺母3个，具有与螺柱相配合的螺纹，由耐蚀不锈钢制成。 GB/T 7991.10—2014
5.9.5 螺柱（见图3）
螺柱3个，由耐蚀不锈钢制成。
单位为毫米
3×$9均布
通孔
图2 圆板
单位为毫米
014
210
图3螺柱
5.9.6石棉垫圈
石棉垫圈两个，在140℃时能耐酸和水的腐蚀。 5.9.7盲板
由聚四氟乙烯板制成，厚度至少2mm，直径105mm。 5.9.8密封垫片
材料为氯丁橡胶外包覆聚四氟乙烯塑料，外径100mm，内径80mm士1mm，氯丁橡胶厚2mm。
4 GB/T7991.10—2014
6标准溶液的配制
6.1 铅标准溶液 6.1.11000mg/L铅标准溶液
称取经105℃～110℃烘干2h的硝酸铅（见4.4)1.5980g士0.0001g，置于400mL烧杯中，用 40mL4%乙酸溶液（见4.3)温热溶解后，冷却，移人1000mL容量瓶中，用蒸馏水稀释至刻度，摇勾备用。该溶液保存期限不得超过30关。 6.1.2100mg/L铅标准溶液
准确移取浓度为1000mg/L的铅标准溶液100mL于1000mL容量瓶中，以4%乙酸溶液（见4.3）稀释至刻度，摇匀。该溶液保存期限不得超过30天。 6.1.3铅标准系列溶液
准确移取浓度为100mg/L的铅标准溶液0.0、0.5、1.0、2.0、3.0、4.0、5.0、6.0、7.0mL分别置于9个 100mL容量瓶中，以4%乙酸溶液（见4.3）稀释至刻度，摇匀。该溶液每毫升分别含铅0.0、0.5、1.0、 2.0、3.0、4.0、5.0、6.0、7.0μg。该溶液保存期限不得超过30天。 6.2镉标准溶液 6.2.11000mg/L镐标准溶液
称取经105℃～110℃烘干2h的氧化（见4.5)1.1423g士0.0001g，置于400mL烧杯中，用 40mL4%乙酸溶液（见4.3）温热溶解后，冷却，移人1000mL容量瓶中，用蒸馏水稀释至刻度，摇匀备用。该溶液保存期限不得超过30天。 6.2.210mg/L镉标准溶液
准确移取浓度为1000mg/L的标准溶液10mL于1000mL容量瓶中，以4%乙酸溶液（见4.3）稀释至刻度，摇匀。该溶液保存期限不得超过30天。 6.2.3标准系列溶液
准确移取浓度为10mg/L的镉标准溶液0.00、0.50、1.00、2.00、3.00、4.00、5.00、6.00、7.00mL分别置于9个100mL容量瓶中，以4%乙酸溶液（见4.3)稀释至刻度，摇匀。该溶液每毫升分别含镉0.00 0.50、1.00、2.00、3.00、4.00、5.00、6.00、7.00μg。该溶液保存期限不得超过30天。
7试验步骤
7.1试板制备
试样为圆形，按照HG/T3105的要求制备，试样的数量要足够试验用。 7.2试板的挑选
将表面不平整、爆瓷及有裂纹、粉瘤等缺陷的试样剔除，并用10kV高电压检测通过。挑选后的试样应不少于3块。
15 ICS 71.120;25.220.50 G 94
