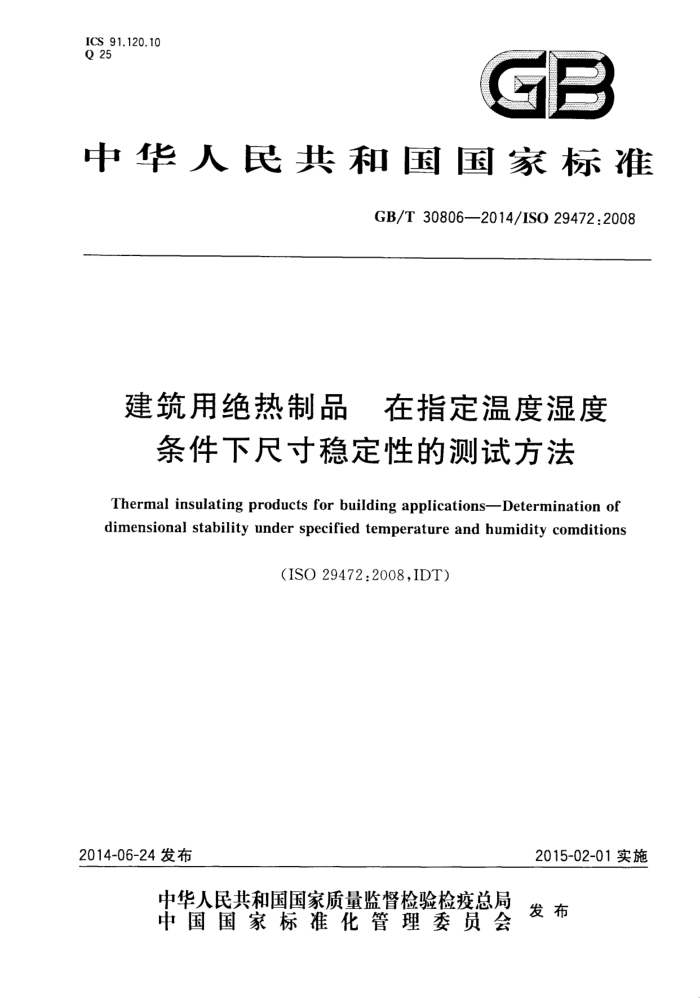

ICS 91.120.10 Q 25
G
中华人民共和国国家标准
GB/T30806—2014/IS029472:2008
建筑用绝热制品 在指定温度湿度
条件下尺寸稳定性的测试方法
Thermal insulating products for building applications-Determination of dimensional stability under specified temperature and humidity comditions
(ISO29472:2008,IDT)
2014-06-24发布
2015-02-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T30806—2014/ISO29472:2008
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准等同采用国际标准ISO29472：2008《建筑用绝热制品 在指定温度湿度条件下尺寸稳定性
的测试方法》。
本标准由中国建筑材料联合会提出。 本标准由全国绝热材料标准化技术委员会（SAC/TC191)归口。 本标准负责起草单位：南京玻璃纤维研究设计院有限公司、国家玻璃纤维产品质量监督检验中心。 本标准主要起草人：陈丽华、崔军、姜鹏飞、杨超。
1 GB/T30806-—2014/IS029472:2008
建筑用绝热制品在指定温度湿度
条件下尺寸稳定性的测试方法
1范围
本标准规定了在规定温度和相对湿度的条件下，测定建筑用绝热制品尺寸稳定性的仪器和方法。 本标准列出了多种试验环境可供选择。 本标准适用于绝热制品。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO29768建筑用绝热材料试样线性尺寸的测定（Thermalinsulatingproductsforbuilding applications-Determination of linear dimensions of test specimens first edition)
1SO5725-2测试方法与结果的准确度（正确度与精密度）第2部分：确定标准测试方法重复性和再现性的基本方法[Accuracy（truenessandprecision）ofmeasurementmethodsandresultsPart2： Basic methods for the determination of repeatability and reproducibility of a standard measurement method]
3术语和定义
下列术语和定义适用于本文件。
3.1
长度length 试样主要表面上较长两条边的线性尺寸。
3.2
宽度width 试样主要表面上垂直于长度的线性尺寸。
3.3
厚度thickness 垂直于长度和宽度平面的线性尺寸。
4原理
将试样在规定的试验条件下放置一定的时间后，其线性尺寸会发生变化。试样经过调试，放入规定的环境下段时间，然后重新调试，测定试样产生的线性尺寸变化
1 GB/T30806—2014/ISO29472:2008
5仪器
5.1 恒温或恒温恒湿箱
能满足7.1试验要求的恒温或恒温恒湿箱。 5.2量具
测量的器具能够符合ISO29768中的方法测量试样的线性尺寸，精确到0.1mm。
6试样
6.1试样的制备
试样应从完整的产品上切取具有代表性的部分，任何表皮、贴面或外覆层均应保留。长度和宽度方向应在试样上作出标记， 6.2试样的尺寸
试样的厚度应为制品的初始厚度，试样应切割成边长为（200土1)mm的正方形。如果使用较大尺寸的试样，精度应达到5.2中的要求，精确到0.1mm。 6.3试样的数量
试样的数量应按照相关标准中的规定。如果没有规定，则至少应有3个试样进行试验。如果缺乏相应的产品标准，试样的数量也可以由双方商定。 6.4 状态调节
试样应在（23土2）℃，相对度（50土5）%的环境中调节至平衡。根据7.2中的测量方法，试样的长
度和宽度尺寸在相隔两周时间内发生的变化小于0.1%，则认为达到平衡。
其他的间隔时间可以在相关的产品标准或者技术规范中给出。
7 试验方法
7.1试验条件 7.1.1规定温度但不规定相对湿度：
(—40±3)℃; ---(30±3)℃; （+40±2)℃; -（+60±2)℃。
7.1.2 2规定温度并且相对湿度在30%～90%之间，湿度误差为士5%：
(+20±2)℃; -(+23±2)℃; -(+60±2)℃; —(+70±2)℃。
2 GB/T30806—2014/ISO29472:2008
7.2试验步骤 7.2.1初始尺寸的测量
在进行状态调节相同的试验环境中，测定每个试样的初始长度和宽度（分别记为L。和B。）测量三个位置的数值（分别记为L1，L02，L3和B。1，Bo2，B3），初始厚度（D。），测量五个位置的数值（D。1，Do2， D3，Dc4，Ds）。具体位置如图1所示。
单位为毫米
+20+
-20
80
80 I-o
+00
Do2
Do.
-
I-od
De3
M
0
豆
L-o
Do4
Do5
2
图1测量试样尺寸的位置
7.2.2试验条件的选择
将试样放置在有关产品标准中规定的环境中，如果缺少相关规范，可以由双方约定试验条件，可从 7.1.1或7.1.2中选择。其他条件也可被使用。 7.2.3试样的放置
将试样水平或垂直放置在试验箱内，试样之间距离不小于25mm。将试样放置在网状的硬质金属上或是带孔的金属板上，这样试样周围的空气可以自由流通。试样不应受加热元件的直接辐射。 7.2.4试验的时间
试验持续时间为（24士1)h或（48土1)h。如果相关产品标准中有要求，可以采用其他的试验时间，或由双方商定。 7.2.5试验后的尺寸测量
将试样从试验环境中取出，放置在（23士2)℃，相对湿度（50士5）%的环境中至少（3士1)h。 测量试样最终的长度、宽度、厚度尺寸（分别记为Lt，B，和D,)在和初始测量的位置同样的位置测
