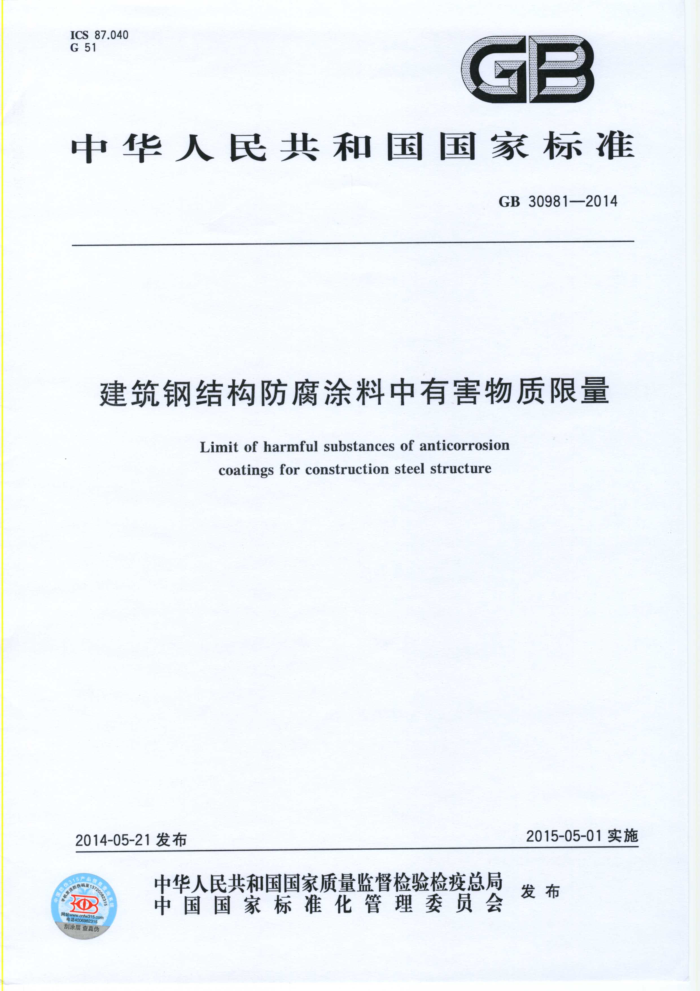

ICS 87.040 G51
GB
中华人民共和国国家标准
GB 30981—2014
建筑钢结构防腐涂料中有害物质限量
Limit of harmful substances of anticorrosion
coatings for construction steel structure
2015-05-01实施
2014-05-21发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB 30981—2014
前言
本标准中除5.3和6.2.4为推荐性条款外，其余技术内容均为强制性条款。 本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国涂料和颜料标准化技术委员会（SAC/TC5)归口。 本标准起草单位：中海油常州涂料化工研究院、海虹老人涂料（中国)有限公司、重庆三峡油漆股份
有限公司、北京碧海舟腐蚀防护工业股份有限公司、嘉宝莉化工集团股份有限公司、中华制漆（深圳)有限公司、佐敦涂料（张家港）有限公司、福建百花化学股份有限公司、中远关西涂料化工有限公司、威士伯涂料（广东)有限公司、冶建新材料股份有限公司、江苏考普乐新材料股份有限公司、江苏冠军涂料科技集团有限公司、江苏金陵特种涂料有限公司、伊士曼（上海）化工商业有限公司、深圳广田装饰集团股份有限公司、河北晨阳工贸集团有限公司、肇庆千江高新材料科技有限公司。
本标准主要起草人：黄宁、马胜军、武春梅、李华刚、魏雪峰、李依璇、王代民、程红旗、刘新、吴远光、 刘会成、胡恒盛、史优良、李昊、谢海、下大荣、赵岚、李少强、花东栓、李会宁。 GB30981—2014
建筑钢结构防腐涂料中有害物质限量
1范围
本标准规定了建筑钢结构防腐涂料中对人体和环境有害的物质容许限量的术语和定义、产品分类、 要求、测试方法、检验规则和包装标志等内容。
本标准适用于对建筑物和构筑物钢结构表面进行防护和装饰的溶剂型防腐涂料和水性防腐涂料。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1725一2007色漆、清漆和塑料不挥发物含量的测定 GB/T3186色漆、清漆和色漆与清漆用原材料取样 GB/T6750—2007 色漆和清漆密度的测定比重瓶法 GB/T8170—2008数值修约规则与极限数值的表示和判定 GB/T9750涂料产品包装标志 GB24408一2009建筑用外墙涂料中有害物质限量
3术语和定义
下列术语和定义适用于本文件。
3.1
建筑物building 用建筑材料构筑的空间和实体，供人们居住和进行各种活动的场所。 [GB/T50504—2009，术语2.1.4] 注：例如，住宅、办公大楼、厂房、仓库、商场、体育馆、展览馆、图书馆、医院、学校、体育馆、机场、车站、剧院、教堂等。
3.2
构筑物construction 为某种使用目的而建造的、人们一般不直接在其内部进行生产和生活活动的工程实体或附属建筑
设施。
[GB/T50504—2009，术语2.1.5] 注：例如，桥梁、铁塔、碑塔、电视塔等结构。
3.3
建筑钢结构 construction steel structure 以钢材制作的建筑物和构筑物。
3.4
建筑钢结构防腐涂料anticorrosioncoatingsforconstruction steel structure 涂覆在建筑钢结构上的防腐涂料。 GB309812014
3.5
挥发性有机化合物volatileorganiccompound；VOC 在所处的大气温度和压力下，可以自然挥发的任何有机液体或固体。 [ISO4618:2006，定义2.239]
3.6
挥发性有机化合物含量 volatileorganiccompoundcontent VOC含量在规定的条件下，所测得的涂料中存在的挥发性有机化合物的含量。 [ISO4618:2006，定义2.240]
4产品分类
本标准中防腐涂料分为预涂底漆（车间底漆）、底漆、联接漆、中间漆、面漆。
5要求
5.1产品中挥发性有机化合物（VOC)含量应符合表 1的限量要求。该要求仅限溶剂型涂料。
1挥发性有机化合物（VOC)的限量要求
挥发性有机化合物（VOC)的限量
涂料类
无机类环氧树脂类他树脂类
680 680
预涂底漆（车间底漆）
其
二
660
无机类（富锌醇酸树脂类氯化橡胶类氧化聚烯经树脂类环氧树脂类（富锌") 环氧树脂类其他树脂类
620
底漆
650 580 650 720 490 550 600 700 550 500
联接漆
醇酸树脂类环氧树脂类氯化橡胶类氯化聚烯烃树脂类丙烯酸酯类其他树脂类
中间漆 GB30981—2014
表1 (续)
挥发性有机化合物(VOC)的限量值
涂料类型
g/L 590 650 600 610 720 630 700 390 700
醇酸树脂类丙烯酸树脂类环氧树脂类氯化橡胶类氯化聚烯烃树脂类聚氨酯树脂类氟碳树脂类硅氧烷树脂类其他树脂类
面漆
注：按产品明示的配比和稀释比例混合后测定。如稀释剂的使用量为某一范围时，应按照推荐的最大稀释量稀
释后进行测定。 富锌底漆是指不挥发分中金属锌含量≥60%的底漆在无机富锌底漆上涂覆的一道过渡涂料作为联接（封闭）涂层。
5.2产品中有害溶剂含量应符合表2的限量要求。该要求适用于溶剂型涂料和水性涂料
表2有害溶剂的限量要求
限量值 1
项目
≤
苯含量/% 卤代烃（二氯甲烷、三氯甲烷、二氯乙烷、三氯乙烷、1，2-二氯丙烷、三氯乙烯、四氯化碳）总和含
< ≤ ≤
量/% 甲醇含量（限无机类涂料）/% 乙二醇醚（乙二醇甲醚、乙二醇乙醚）总和含量/%
注：溶剂型涂料按产品明示的配比和稀释比例混合后测定。如稀释剂的使用量为某一范围时，应按照推荐的最
大稀释量稀释后进行测定。水性涂料不考虑稀释配比。
3对产品中有害重金属含量的推荐性要求见表3。该要求仅限色漆，适用于溶剂型涂料和水性涂料。
5.3
表3有害重金属含量的推荐性要求
推荐值 1 000 100 1000 1000
项目
≤ < ≤ ≤
铅（Pb）含量/（mg/kg）镉(Cd)含量/(mg/kg) 六价铬(Cre+）含量/(mg/kg) 汞(Hg)含量/（mg/kg)
注：按产品明示的配比（稀释剂无须加人)混合各组分样品，并制备厚度适宜的涂膜。在产品说明书规定的干燥
条件下，待涂膜完全干燥后，对干涂膜进行测定。
W
