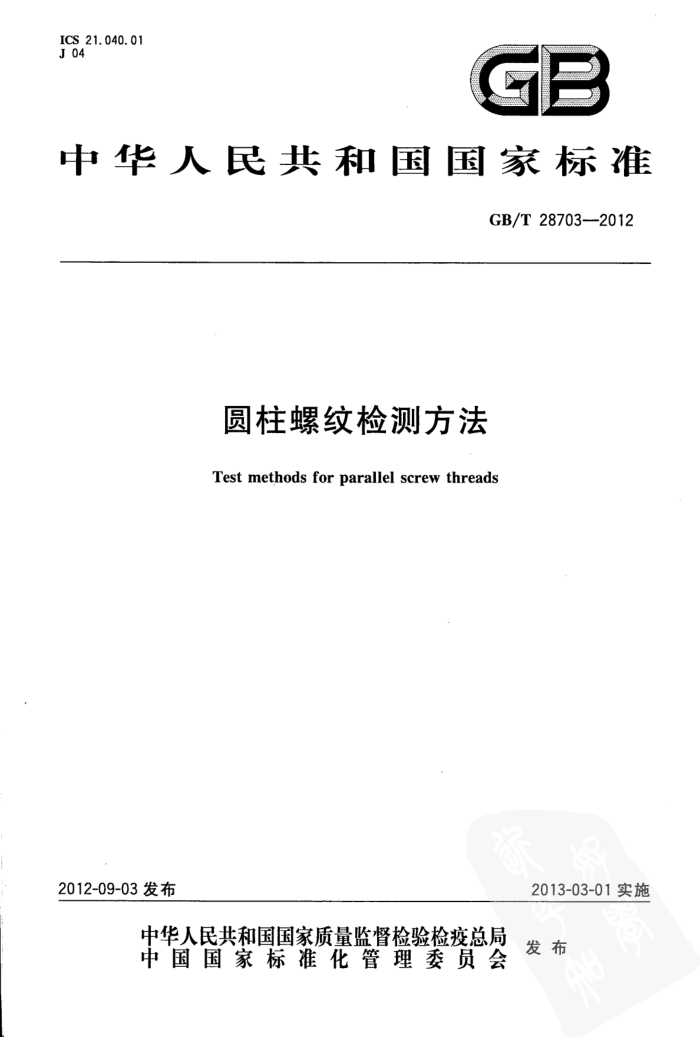

ICS 21.040.01 J 04
中华人民共和国国家标准
GB/T28703--2012
圆柱螺纹检测方法 Test methods for parallel screw threads
2012-09-03发布
2013-03-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T28703—2012
目 次
前言
I
范围规范性引用文件
1
2
3 术语和定义、代号
检测条件 4.1标准参考条件 4.2测量温度条件 4.3 检测器具条件.. 检测方法螺纹单参数测量 6.1外螺纹单参数测量 6.1.1 中径
4
5 6
6.1.1.1 概述 6.1.1.2 量球法 6.1.1.3 三针法 6.1.1.4 轴切法· 6.1.1.5 外径于分尺法： 6.1.1.6 螺纹千分尺法 6.1.2牙侧角 6.1.2.1 概述· 6.1.2.2 影像法· 6.1.2.3 衍射干涉法 6.1.3螺距(导程). 6.1.3.1 概述·· 6.1.3.2 测长仪法 6.1.3.3 影像法· 6.1.4 大径 6.1.5 小径 6.1.6 中径圆柱的圆度和锥度. 6.1.7 大径相对中径跳动· 6.1.8 牙底圆弧半径 6.2内螺纹单参数测量· 6.2.1 中径··
13 16 18 18 18 18 20 20 20 ...20
-+
23 23 23 23 23 24 24 24 24 24 26 26 I
.*+
..
6.2.1.1 概述 6.2.1.2 量球法·
6.2.2牙侧角· 6.2.3 螺距(导程) GB/T28703—2012
26 27 27 27 27 28 29 30 31 47 48 55
6.2.4中径圆柱的圆度和锥度 6.2.5小径 6.2.6小径相对中径跳动 6.3测量结果报告： 7 螺纹检验 8合格判定附录A（资料性附录） 螺纹多参数测量附录B（资料性附录） 螺纹指示量规附录C（资料性附录） 用于中径测量的量针(球)直径选择附录D（资料性附录) 三针法中径测量的测力选择附录E（资料性附录） 测量不确定度评估实例参考文献
-
II GB/T 28703—2012
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国螺纹标准化技术委员会（SAC/TC108)提出并归口。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准负责起草单位：上海市计量测试技术研究院。 本标准参加起草单位：上海市紧固件和焊接材料技术研究所、中机生产力促进中心。 本标准主要起草人：蔡明钢、王健、薛俊义、李晓滨、祝逸庆、刘远模、王莺、唐英娜、茅振华、
王蔚、余桂英。 GB/T28703—2012
圆柱螺纹检测方法
1范围
本标准规定了圆柱螺纹参数（螺距、导程、牙侧角、大径、中径、小径、中径圆柱圆度、中径圆柱锥度、 牙底圆弧半径、顶径相对中径跳动)的检测方法。
本标准适用于圆柱螺纹参数的检测。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单适用于本文件。
GB/T3934普通螺纹量规技术条件 GB/T8124 梯形螺纹量规技术条件 GB/T10922 55°非密封管螺纹量规 GB/T14791 螺纹术语 JB/T10865 统一螺纹量规 JJF1001 通用计量术语及定义 JJF1059 测量不确定度评定与表示
3术语和定义、代号
GB/T14791、JJF1001和JJF1059界定的以及下列术语和定义、代号适用于本文件。
3. 1
螺纹检测testonscrewthreads 为确定螺纹产品是否符合相应标准要求的一组操作。 注：这些操作通常包括对螺纹参数量值的测量和（或)是否超过允许极限的检验。
4检测条件
4.1标准参考条件
标准参考温度：to=20℃；标准参考测力：F。=0。 4.2测量温度条件
环境温度及被测件与测量器具温差要求应符合表1的规定。 GB/T28703—2012
表1环境温度及被测件与测量器具温差要求
环境温度
被测件与测量器具
测量准确度
对参考温度允许偏差/℃ 每小时允许温度变化/℃
允许温差/℃
0. 1 0. 5 1
高中低
±1 ±2 ±10
±0.2 ±0. 5 ±1
4.3 检测器具条件
被检参数、检测方式和方法、检测器具及相关要求应符合表2的规定。
表 2 被检参数、检测方式和方法、检测器具及相关要求
被检 检测方式参数 测量 检验
相关章节
方法 检测器具
检测器具要求
1
测长仪 最大允许示值误差：优于士（0.15μm+ ×10-$L） 6.1.1.2
6.1.1.3 6.2.1.2 6.1. 6 6.2. 4 6.1.1.3 6.2.1.2 6.1.6 6.2.4
量针(球) 电感仪 测量重复性：≤0.1μm
中径尺寸、 单一中径尺寸、 中径圆柱圆度、 中径圆柱锥度
量针(球) 直径测量不确定度：≤0.5μm 量块 3等测长仪 最大允许示值误差：优于±（0.5μm+5×10-6L）
量针(球)b 电感仪 测量重复性：≤0.1μm
量针(球) 直径测量不确定度：≤0.5μm
光学 万能工具 最大允许示值误差：优于±（1μm+10×10-6L) 6.1.1. 4
显微镜螺纹
6.1. 6 6.1.1.6 6.1. 6 6.1.1.5 6.1. 6
量具
千分尺 最大综合误差：土28μm 外径
量具 千分尺 最大允许示值误差：土4μm
量针 直径测量不确定度：≤0.5μm 螺纹极限
单中径极限作用中径
极限量规
经检测符合相应标准要求
7
量规止端螺纹极限
极限量规
量规通端 经检测符合相应标准要求
7
极限
测长仪 测长仪 最大允许示值误差：优于±（0.5μm+5×10-6L)
外螺纹大径尺寸
万能工具显微镜
光学量具 外径千分尺 最大允许示值误差：士4μm 极限量规
最大允许示值误差：优于士（1μm+10×10-6L)
6.1. 4
外螺纹大径极限 2
光滑极限 经检测符合相应标准要求环规
7 GB/T28703-2012
表2（续)
被检 检测方式
相关章节 6.1.5
参数 测量 检验 方法 检测器具外螺纹
检测器具要求
万能工具显微镜量块 3等标准圆柱 直径测量不确定度：≤0.5μm
光学
最大允许示值误差：优于±（1μm+10×10-5L)
小径尺寸
量块
内螺纹小径尺寸
6.2.5
量具 内测千分尺 经检定合格
内螺纹小径极限牙侧角
光滑极限
7
极限量规
塞规 经检测符合相应标准要求万能工具 最大测角允许示值误差：土1 显微镜测长仪 最大允许示值误差：优于士（0.15μm+ 号×10-6L) 6.1.3.2
6.1.2 6. 2. 2
光学
测长仪
6. 2.3
螺距 (导程)
电感仪 测量重复性：≤0.1μm 万能工具
光学
显微镜 最大允许示值误差：优于±（1μm+10×10-5L） 6.1.3.3 万能工具显微镜、
牙底圆弧半径
6.1.8
光学
投影仪、 标准圆弧半径测量不确定度：≤0.1mm 标准圆弧测长仪 最大允许示值误差：优于±（0.5μm+5×10-5L）量针 直径测量不确定度：≤0.5μm 外径千分尺 最大允许示值误差：士4um
测长仪
外螺纹大径相对中径跳动
6.1.7
量具
直径测量不确定度：≤0.5μm
量针
内螺纹小径相对中径跳动
内螺纹指示量规
经检测符合相应标准要求
指示量规
6.2.6
可满足目标测量不确定度大于1.5μm的中径测量要求。 b可满足目标测量不确定度大于4μm的中径测量要求。
5检测方法
圆柱螺纹参数检测方法分为螺纹参数测量和检验两种。 螺纹参数测量分为单参数测量和多参数测量。在第6章规定了单参数测量方法，多参数测量方法
见附录A。 GB/T 28703—2012
6螺纹单参数测量
6.1 外螺纹单参数测量 6.1.1中径 6.1. 1.1 概述
根据不同准确度的测量要求，可选择合适的中径测量方法。外螺纹中径测量方法主要有量球法、量针法、光学法和量具法等。
量球法是将量球置于外螺纹的两侧牙槽内，通过测量T型测头的位移△L，再按中径的测量模型计算，求得中径测量结果的测量方法。
量针法是将量针置于外螺纹的两侧牙槽内，通过测量量针的跨距值，再按中径的测量模型计算，求得中径测量结果的测量方法。按所用量针的数量，可分为单针法、二针法和三针法。最常用的是三针法。
采用量球法和三针法测量时，如选用高精度的测量仪器，对各影响量进行精密测量，再按中径的测量模型进行精密计算（对各项系统误差进行足够准确的修正），可满足高准确度的测量要求。如选用中等精度的测量仪器，省略对某些影响量的测量，再按中径的测量模型进行近似计算（忽略某些系统误差的修正），可满足中、低准确度的测量要求。
根据不同的中径和测量准确度要求，量球法和三针法的中径测量分类见表3。
表3量球法和三针法的中径测量分类
假设
分类
测量准确度
参数
不确定度评估时考虑
测量
单一中径
V
量球中心距m 牙侧角αi、α2
测量不确定度
中、低
在公差范围内
公差带
1a
一
螺距P 量球中心距m 牙侧角α1α2
名义值 V V 名义值
测量不确定度测量不确定度
-
1b
高
螺距P
中径
测量不确定度
量球中心距m 牙侧角α1a2
V
公差带公差带测量不确定度
低
在公差范围内在公差范围内
2a
螺距P 量球中心距m 牙侧角α2 螺距P 量球中心距m 牙侧角α1、z 螺距P
V
在公差范围内
公美带测量不确定度测量不确定度测量不确定度测量不确定度
2b
中
V
V V
2c
高
-
